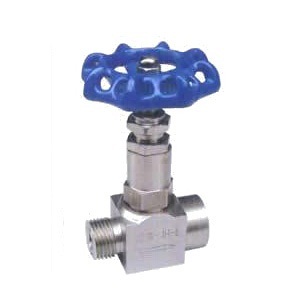

J21W壓力表針型閥產品詳情：
產品名稱：壓力表針型閥
產品型號：J21W
產品特點：
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 內外螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水，油，氣等腐蝕性及非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
壓力表針型閥主要零件材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
閥蓋墊片 |
紫銅PTFE |
|
3 |
閥蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料墊 |
PTFE 柔性石墨、金屬盤根 |
|
5 |
填料 |
PTFE 柔性石墨 |
|
6 |
格南螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料壓蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
閥桿 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手輪 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
帶帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
壓力表針型閥主要外形尺寸：
|
公稱通徑 DN |
H |
L |
M |
D0 |
|
DN6 |
85 |
65 |
G1/4 |
60 |
|
DN10 |
87 |
68 |
G1/2 |
60 |
|
DN15 |
87 |
86 |
ZG3/4 |
70 |
|
DN20 |
100 |
100 |
ZG1 |
80 |
