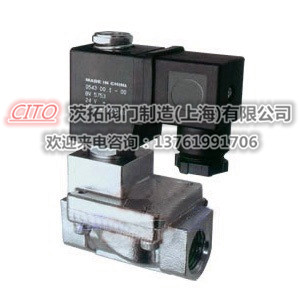

內螺紋先導式ZCS-10P水用電磁閥

產品價格：￥30（人民幣）

規格：ZCS-10C

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

茨拓閥門制造（上海）有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：茨拓閥門制造（上海）有限公司

商鋪名稱：茨拓閥門制造（上海）有限公司

聯系人：王經理（先生）

聯系手機：

固定電話：

企業郵箱：shctvf@126.com

聯系地址：上海市奉賢區奉賢工業區

郵編：201414

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

ZCS水用電磁閥適用于以水或液體、氣體為介質，進入液位、濃度、流量、計量或排放循環等自動控制的二位式通斷切換二口二位式常閉或常開式。

結構特點
電磁先導膜片式操作結構
閥門流量比普通閥提高10%
采用特殊密封結構和特種密封材料無泄漏
壽命長是同類產品的5倍以上
工作平穩噪音低、無水錘沖擊、無顫抖聲
采用膜片式、對介質潔凈度要求較低
不銹鋼可動鐵芯經久耐用，反應快速；
配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上
防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
引用標準：GB3836•9 防爆標志 Exm I/IIT4(國產線圈)

結構原理
本閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力：將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外世，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵祁副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

型號說明

主要技術參數

公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介質	液體、水、≤^ΟE、及其他非腐蝕性流體
功耗VA	17						30
閥體材質	鑄鐵銅不銹鋼						鑄鐵
流量系數 Kv值	2.8	5	8.5	12	18	28	45	70	110	180	250	600	870	1000
動作方式	常開常閉
型式	先導式
介質溫度（℃）	-5～80						-50～60
工作壓力（Mpa）	0.05～1.0						0.1～1.0					0.15～1.0
額定電壓	AC220V·DC24V其余規格可作特殊訂貨

主要外形尺寸

公稱通徑 DN	內螺紋連接			法蘭連接
	內螺紋	外形尺寸		外形尺寸		法蘭尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
15	1/2″	105	90
20	3/4″	114	100
25	1″	138	120	130	160	115	85	65	4-φ14	16	3
32	11/4″	151	137	137	180	140	100	76	4-φ18	18	3
40	11/2″	155	145	152	200	150	110	84	4-φ18	18	3
50	2″	187	188	152	230	165	125	99	4-φ18	20	3
65				222	290	185	145	118	4-φ18	20	3
80				239	310	200	160	132	8-φ18	20	3
100				255	350	220	180	156	8-φ18	22	3
125				416	360	250	210	184	8-φ18	22	3
150				440	400	285	240	211	8-φ22	24	3
200				443	600	340	295	266	8-φ22	24	3
250				493	750	395	350	319	12-φ22	26	3
300				549	850	445	400	370	12-φ22	26	4
