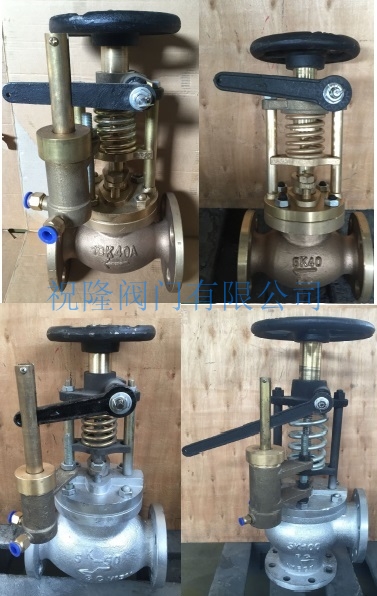

船用日標5K,10K青銅手動,氣動快關閥(快速切斷閥)JIS F7399
公稱壓力：5K,10K
公稱通徑：DN15-DN80
主要零部件材質說明：閥體,閥蓋,閥盤,閥座的材料為ZCuSn5Pb5Zn5,閥桿材料為HPb59-1,操作桿為1Cr13,墊片為非石棉,手輪為HT200
主要外形尺寸：
|
DN |
SIZE |
L |
D |
PCD |
t |
n-d |
H |
|
15 |
1/2 |
100 |
80 |
60 |
14 |
4-12 |
130 |
|
20 |
3/4 |
110 |
85 |
65 |
14 |
4-12 |
130 |
|
25 |
1 |
120 |
95 |
75 |
14 |
4-12 |
130 |
|
32 |
1 1/4 |
140 |
115 |
90 |
16 |
4-15 |
165 |
|
40 |
1 1/2 |
160 |
120 |
95 |
16 |
4-15 |
165 |
|
50 |
2 |
210 |
130 |
105 |
16 |
4-15 |
335 |
|
65 |
2-1/2 |
250 |
155 |
130 |
18 |
4-15 |
395 |
|
80 |
3 |
280 |
180 |
145 |
18 |
4-19 |
420 |
主要零件材料、牌號
|
零件名稱 Part name |
材料 Material |
|
|
名稱 Name |
牌號 Mark |
|
|
閥體、閥蓋（Body、Cover） |
青銅（Bronze） |
ZQSn10-21 |
|
閥盤、閥桿（Disk、stem） |
青銅(Bronze) |
QA19-21 |
|
填料（Fill in） |
聚四氟乙烯 |
SFT-2 |
|
性能、規范
|
