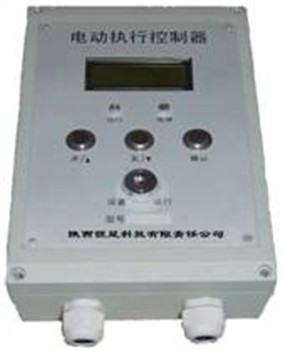

CDK型開關型電動執行控制器安裝于執行機構外部，現場安裝與調試方便。
根據所驅動的電機不同，CDK分為CDK-A型（驅動三相電機）和CDK-B型（驅動單相電機）兩類。
CDK型開關型電動執行控制器的種類。
型號
|
驅動電機
|
控制指令
|
CDK－A
|
三相電機／380V
|
開關量控制
|
CDK－B
|
單相電機／220V
|
開關量控制
|
主要功能
1、全部控制通過按鍵操作完成，控制全部采用DC24V安全電壓。
2、“現場”“遠方”控制無須切換，可方便的進行控制
3、通過兩個指示燈可觀查執行器運行的七種狀態信息：
開指示（綠燈）:
常亮—執行器全開
高頻閃亮—正在向全開運行
低頻閃亮—開過力矩。
關指示（紅燈）：
常亮—執行器全關
高頻閃亮—正在向全關運行
低頻閃亮—關過力矩。
在全關--全開之間的任意位置“停”，兩個指示燈都不亮。
4、機械限位
執行器運行到全開（全關）機械限位開關動作，電路會在10mS內切斷電機開（關）方向電源。使閥門可靠定位在全開（全關）位置。
5、過力矩保護
過力矩開關動作，保護電路會在20mS內切斷電機電源。有效地保護閥門與電動執行器的機械部分不受損壞。
主要技術指標
1、輸入信號： 脈沖式開關量。
2、輸出信號： 閃爍式燈光指示。
3、轉換誤差： 不大于±0.1％FS。
4、限位設置范圍：限位0～100％（由機械限位開關決定）。
5、長期穩定性： ±0.1％FS.
6.電源： AC380V±20% AC220V±20%。
7、環境溫度： －40～75℃ ；環境濕度： ≤95％。
