一、用途：
D940J-0.5單連桿手動電動密閉閥門用于轉換通風方式，改變空氣流程，適用于人防、國防和民用工業程介質為空氣的通風和排風管路上。本閥適用公稱壓力PN≤0.05MPa, 工作溫度- 30～+40℃，相對濕度30～90％，介質為空氣的管路上，作為單向閉路機構。手電動密閉閥具有一定的抗沖擊波余壓能力，可以電動和手動兩用，安裝時注意介質流向應與閥體上所標注的箭頭方向一致。
二、技術參數和性能
|
單連桿手動電動密閉閥門電動執行器技術參數 |
D940J單連桿手動電動密閉閥門閥體參數 |
|||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN150～1000mm |
|
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN0.05MPa |
|
|
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
碳鋼 |
|
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳鋼 |
|
|
動作時間 |
15秒/30秒/60秒 |
閥板材質 |
球墨鑄鐵、碳鋼 |
|
|
環境溫度 |
-30°～60° |
閥座密封 |
NBR |
|
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線型 |
|
|
限 位 |
電氣、機械二重限位 |
溫度 |
NBR≤68℃ |
|
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
空氣 |
|
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
遠程控制、啟閉靈活、結構緊湊 |
|

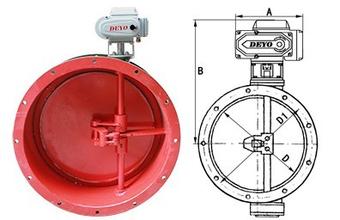

三、外形尺寸
公稱通徑DN
A
B
D
D1
L
額定功率
額定電流
150
155
320
166
195
92
15W
0.2A
200
155
450
215
250
118
15W
0.2A
250
155
472
260
320
130
15W
0.2A
300
155
500
315
360
145
15W
0.2A
400
208
556
441
490
175
25W
0.5A
500
208
622
560
622
225
25W
0.5A
600
208
764
666
720
275
25W
0.5A
700
256
806
770
820
290
50W
0.8A
800
256
866
870
920
290
50W
0.8A
900
256<, /S, PAN>
900
960
1010
290
90W
1.0A
1000
288
1005
1090
1160
300
120W
1.2A
四、安裝
1、可以安裝在水平或垂直管道上，使用時要求閥門板全啟或全閉，不能作調節流用。
2、安裝時，應保證標志壓力通徑的剪頭與受沖擊波的方向一致，并應便于閥門手柄的操作。
3、可以采用支架或吊架形式安裝。
4、接管的法蘭和橡膠墊圈按圖加工。
五、注意事項:
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
