一、氣動法蘭角座閥制造技術規范：
|
控制形式 |
直動式 |
閥體 |
不銹鋼CF8M |
|
結構 |
角座閥 |
閥芯材料 |
不銹鋼 |
|
接口 |
G1/2-G2 |
閥座密封 |
PTEF |
|
粘度 |
600mm2/s |
活塞密封 |
FKM/NBR |
|
介質溫度 |
PTFE:-10℃~+180℃ |
安裝 |
任何位置 |
|
環境溫度 |
-10℃~+60℃ |
控制介質 |
空氣 中性 氣體 蒸汽 |

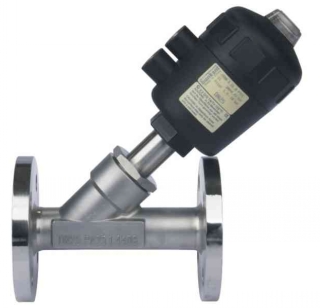

二、氣動法蘭角座閥主要連接尺寸：深圳閥門，JZF41F氣動法蘭角座閥，深圳角座閥，上海角座閥廠家
|
DN |
L |
T |
f |
D |
D1 |
D2 |
H |
A |
B |
n-￠d |
執行器 |
|
15 |
120 |
14 |
2 |
95 |
65 |
40 |
145 |
185 |
62 |
4-14 |
50 |
|
20 |
130 |
14 |
2 |
105 |
75 |
50 |
155 |
188 |
62 |
4-14 |
50 |
|
25 |
140 |
14 |
2 |
115 |
85 |
60 |
158 |
198 |
62 |
4-14 |
50 |
|
32 |
150 |
16 |
2 |
135 |
100 |
70 |
195 |
225 |
76 |
4-18 |
63 |
|
40 |
180 |
16 |
2 |
145 |
110 |
80 |
205 |
240 |
76 |
4-18 |
63 |
|
50 |
195 |
16 |
2 |
160 |
125 |
92 |
208 |
255 |
76 |
4-18 |
63 |
|
65 |
230 |
18 |
2 |
185 |
145 |
92 |
220 |
270 |
96 |
4-18 |
80 |
|
80 |
250 |
18 |
2 |
195 |
160 |
92 |
262 |
290 |
114 |
8-18 |
100 |
|
100 |
280 |
18 |
2 |
215 |
180 |
115 |
292 |
320 |
114 |
8-18 |
100 |
三、氣動法蘭角座閥主要計算參數
|
接口 |
內孔 |
KV值 |
最大工作 |
要求最小 |
執行機構 |
流向 |
|
G3/8 |
13 |
3.7 |
0-16 |
4.0 |
40 |
閥座上方 |
|
G1/2 |
13 |
4.2 |
0-16 |
2.7 |
50 |
閥座上方 |
|
G3/4 |
20 |
8.0 |
0-16 |
2.7 |
50 |
閥座上方 |
|
G1 |
25 |
19.0 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G11/4 |
32 |
27.5 |
0-16 |
2.0 |
63 |
閥座上方 |
|
G11/2 |
40 |
42.0 |
0-16 |
2.0 |
63 |
閥座上方 |
