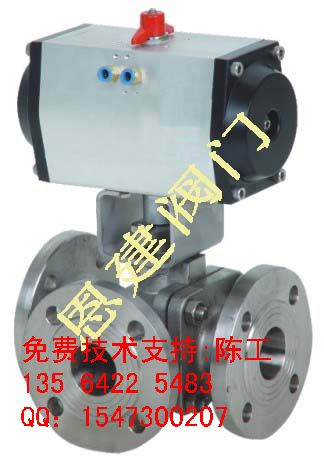

Q644F/Q645F氣動三通球閥
Q644F/Q645F氣動三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
結構特點及用途
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
執行標準
1、設計和制造：GB／T12237-1989； APl608。
2、檢驗和試驗：GB／T13927-1992； APl 598。
3、法蘭連接：JB／T79.2-1994； ASME／ANSI B165。
4、結構長度：JD-2002性能規范
試驗壓力
單位：Mpa 使用范圍
|
公稱壓力 PN |
常溫最大 |
殼體 |
氣密封 |
高壓密封 |
|
1．6 |
1．6 |
2．4 |
0．6 |
1．76 |
|
2．5 |
2．5 |
3．8 |
0．6 |
2．75 |
|
4．0 |
4．0 |
6．0 |
0．6 |
4．4 |
|
C1aSSl50 |
2．0 |
3．0 |
0．6 |
2．2 |
