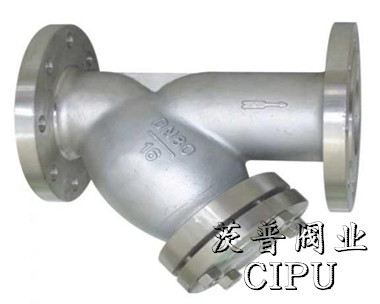

一、Y型過濾器產品概述
茨普閥門廠生產的Y型過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍， 用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱；用于各種用汽設備，如:蒸汽儀表、疏水閥、壓縮空氣和各類用汽設備前均需安裝，在額定流速下壓損為0.05-0.2米水柱；油過濾器該主品濾眼密度有多種，例如：64孔、200孔、300孔/cm2，用于各種輸油管道上一切設備，例如：油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。
我廠生產的Y型 過濾器是水力控制閥及精密易堵塞機械設備產品用戶所必須具備的過濾設備。該產品是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、 泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成堵塞，以保護設備管道上的配件免受磨損和堵塞。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。
我廠的Y型過濾器濾網采用不銹鋼雙層濾網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。根據不同需要設置過濾網目數，一般通水網為 18~30 目，通氣網為 40~100 目，通油網為 100~480 目(特殊情況可按用戶要求制作過濾網)。
二、Y型過濾器主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
碳鋼 |
|
2 |
濾芯網 |
304、316 |
|
3 |
墊片 |
金屬石墨 |
|
4 |
濾網蓋 |
碳鋼 |
|
型號 |
公稱壓力(MPa) |
耐壓試驗壓力(MPa) |
工作壓力(MPa) |
|
GL41H-C |
1.0 |
1.1 |
1.0 |
|
1.6 |
1.8 |
1.6 |
|
|
2.5 |
3.8 |
2.5 |
|
|
4.0 |
4.4 |
4.0 |
|
|
設計壓力 |
PN0.6-25.0MPa |
||
|
設計標準 |
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
|
法蘭標準 |
GB/T 9112-2000、HG 20592-97、HG 20615-97 |
|
結構長度標準 |
GB/T 12221 |
|
試驗與檢驗標準 |
JB/T 9092 |
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
碳鋼 |
|
2 |
濾芯網 |
304、316 |
|
3 |
墊片 |
金屬石墨 |
|
4 |
濾網蓋 |
碳鋼 |
三、Y型過濾器主要技術參數表
|
型號 |
公稱壓力(MPa) |
耐壓試驗壓力(MPa) |
工作壓力(MPa) |
|
GL41H-C |
1.0 |
1.1 |
1.0 |
|
1.6 |
1.8 |
1.6 |
|
|
2.5 |
3.8 |
2.5 |
|
|
4.0 |
4.4 |
4.0 |
|
|
設計壓力 |
PN0.6-25.0MPa |
||
四、Y型過濾器主要執行標準表
|
設計標準 |
HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
|
法蘭標準 |
GB/T 9112-2000、HG 20592-97、HG 20615-97 |
|
結構長度標準 |
GB/T 12221 |
|
試驗與檢驗標準 |
JB/T 9092 |
五、Y型過濾器主要外型尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 |
|
|
L |
H |
||
|
1.6 |
DN15 |
130 |
69 |
|
DN20 |
145 |
70 |
|
|
DN25 |
160 |
72 |
|
|
DN32 |
180 |
90 |
|
|
DN40 |
200 |
110 |
|
|
DN50 |
220 |
120 |
|
|
DN65 |
250 |
150 |
|
|
DN80 |
285 |
180 |
|
|
DN100 |
300 |
190 |
|
|
DN125 |
350 |
215 |
|
|
DN250 |
380 |
250 |
|
|
DN200 |
480 |
290 |
|
|
DN250 |
560 |
355 |
|
|
DN300 |
610 |
420 |
|
|
DN350 |
695 |
500 |
|
|
DN400 |
780 |
620 |
|
|
DN450 |
850 |
700 |
|
|
DN500 |
900 |
765 |
|
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸 |
|
|
L |
H |
||
|
1.6 |
DN15 |
130 |
69 |
|
DN20 |
145 |
70 |
|
|
DN25 |
160 |
72 |
|
|
DN32 |
180 |
90 |
|
|
DN40 |
200 |
110 |
|
|
DN50 |
220 |
120 |
|
|
DN65 |
250 |
150 |
|
|
DN80 |
285 |
180 |
|
|
DN100 |
300 |
190 |
|
|
DN125 |
350 |
215 |
|
|
DN250 |
380 |
250 |
|
|
DN200 |
480 |
290 |
|
|
DN250 |
560 |
355 |
|
|
DN300 |
610 |
420 |
|
|
DN350 |
695 |
500 |
|
|
DN400 |
780 |
620 |
|
|
DN450 |
850 |
700 |
|
|
DN500 |
900 |
765 |
|
六、Y型過濾器主要結構圖
尊敬的客戶！訂購Y型過濾器時請注明產品公稱通徑、公稱壓力、閥體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片，我公司可按客戶需求承接定制，歡迎來電咨詢一、18217035071
