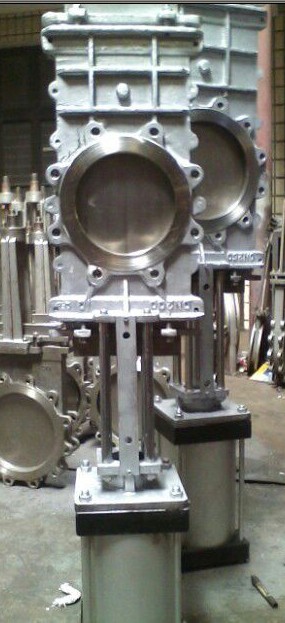

SCZ673H/F/X穿透式氣動刀閘閥，不銹鋼刀型閘閥，對夾法蘭式穿透式刀閘閥，插板閥 概述：
氣動穿透式刀閘閥是一種長行程氣缸和穿透式刀閘閥組成的控制閥。穿透式刀閘閥，閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣穿透式刀閘閥在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通狀態。該閥門適用于排渣、紙漿、泥漿、污水等管道的控制。可廣泛應用于造紙、冶金、石化、電力、化纖、制藥、環保、食品等行業。
SCZ673H/F/X穿透式氣動刀閘閥，不銹鋼刀型閘閥，對夾法蘭式穿透式刀閘閥，插板閥 主要連接尺寸(mm):
本產品驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。氣動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，氣動裝置應在合同中注明。
SCZ673H/F/X穿透式氣動刀閘閥，不銹鋼刀型閘閥，對夾法蘭式穿透式刀閘閥，插板閥 主要零件材料及連接尺寸:
零件名稱
材料
零件名稱
材料
閥體
1CF18Ni9Ti CF8M
閥桿
1CF18Ni9Ti
閥座密封圈
橡膠或PTFE
支架
不銹鋼
閥體間密封墊片
橡膠或PTFE
填料壓蓋
不銹鋼
閥體
1CF18Ni9Ti CF8M
填料
石墨或PTFE
閥體裝配螺栓
B7
填料壓蓋螺栓
B7
注：橡膠牌號取決于介質性質和使用溫度。閘板材質牌號取決于介質性質。
DN
L
Φ1
H
H2
N-M
汽缸直徑（mm)
PN0.6
PN1.0
50
40
125
397
51
4-M16
50
65
40
145
418
67
4-M16
65
80
50
160
579
82
4-M16
80
100
50
180
612
102
8-M16
100
125
50
210
710
127
8-M16
125
150
60
240
816
152
8-M20
150
200
60
295
990
202
8-M20
200
250
70
350
1106
253
12-M20
250
300
70
70
400
1264
303
12-M20
300
350
80
80
460
1575
353
16-M20
350
400
80
80
515
1562
402
16-M22
400
450
90
90
565
1750
452
20-M22
450
500
90
90
620
1994
502
20-M22
500
600
100
100
725
2040
603
20-M27
600
SCZ673H/F/X穿透式氣動刀閘閥，不銹鋼刀型閘閥，對夾法蘭式穿透式刀閘閥，插板閥 殼體試驗和密封試驗:
1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
靜壓壽命實驗次數
金屬密封
DN≤150mm
1200次
DN≥200-400mm
1000次
Dn≤150mm
800次
非金屬密封
Dn≤150mm
1400次
DN≤200-400mm
1200次
Dn≤450mm
1000次
注：1、金屬密封指密封副材料是金屬-金屬
2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬。
CF8 CF3M
CF3 WCB
Stem
CF8 CF3M
CF3 WCB
Cylinder Diameter
