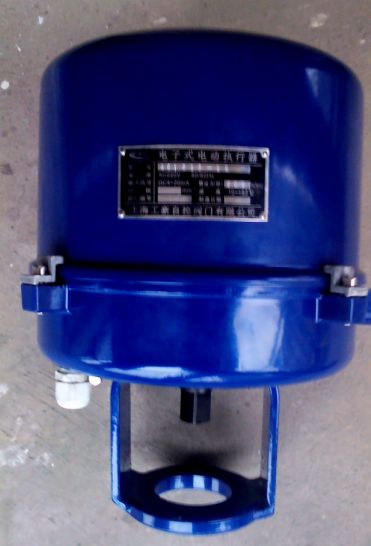

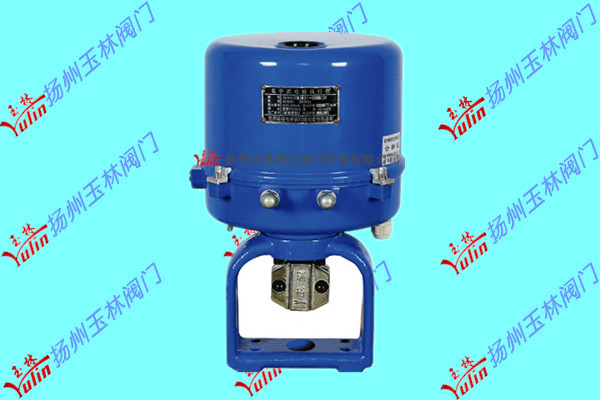

381LSA-20 電子式直行程電動執行器
結構特點
381LSA-20電子式直行程電動執行器，是以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件“控制器”采用先進的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮，防震。用電位器調整零點、行程、靈敏度，方便易行；用功能開關任意選擇正、反動作、選擇斷信號的三種狀態。同時，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品，可與各種直行程和角行程調節閥門組成電動調節閥。
381LSA-20電子式直行程電動執行器產品特點
執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單方便。
2.執行器的關鍵部件─控制器，采用最先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3.驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜0.4%。
4.具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
5.用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6.用狀態選擇開關可以設定（正、反動作）。
7.用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8.調整工作零點（始點）和行程（終點）簡單易行。
9.當突然斷電時，能確保閥芯自鎖。
10、采用同步皮帶傳動，有效降低了噪音。
11、延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護
主要技術參數
|
|
參數名稱 |
3810系列 |
3410系列 |
|
|
控制機構 |
輸入信號 |
4～20mADC或1～5VDC |
220VAC開關信號 |
|
|
開度信號 |
4～20mADC(負荷電阻500Ω以下) |
反饋4～20mADC或0～1.0KΩ |
||
|
死區 |
0.8～1.0%可調到0.4% |
|
||
|
零點調整 |
25% |
|
||
|
量程調整 |
20～100% |
|
||
|
基本誤差、回差 |
1.0% |
|
||
|
控制限位、開關 |
開側、閉側 |
開側、閉側 |
||
|
開度檢測 |
精密導電塑料電位器 |
精密導電塑料電位器 |
||
|
動力 |
電源 |
AC220±10% 50Hz |
AC220±10% 50Hz |
|
|
驅動電機 |
AC可逆單相齒輪減速電機 |
AC可逆單相齒輪減速電機 |
||
|
耗電功率 |
A型 |
50 VA |
50 VA |
|
|
B型 |
150 VA |
150 VA |
||
|
C型 |
220 VA |
220 VA |
||
|
D型 |
350VA |
350VA |
||
|
附屬機構 |
過載保護單元 |
A、B型任選，C、D型必備 |
|
|
|
力矩開關 |
角行程可以安裝（選擇件） |
角行程可以安裝（選擇件） |
||
|
空間加熱器 |
選擇件，但防爆型不裝 |
選擇件，但防爆型不裝 |
||
|
手動機構 |
便攜式手動曲柄 |
便攜式手動曲柄 |
||
|
安裝條件 |
環境溫度 |
普通型無加熱器-10℃～＋60℃ |
普通型無加熱器-10℃～＋60℃ |
|
|
普通型有加熱器-35℃～＋60℃ |
普通型有加熱器-35℃～＋60℃ |
|||
|
防爆型-10℃～＋60℃ |
防爆型-10℃～＋60℃ |
|||
|
允許振動 |
1.5G以下 |
1.5G以下 |
||
|
相對濕度 |
普通型95%以下,防爆型45～85% |
普通型95%以下,防爆型45～85% |
||
|
環境氣體 |
無腐蝕性氣體 |
無腐蝕性氣體 |
||
|
接線口 |
普通A、B、C型2-PF1/2 |
普通A、B、C型2-PF1/2 |
||
|
普通D型和防爆型2-PF3/4 |
普通D型和防爆型2-PF3/4 |
|||
|
配線口 |
信號線屏蔽并與電源線隔離 |
|
||
|
保護等級 |
IP65 |
IP65 |
||
|
防爆等級 |
EXd II BT4 |
EXd II BT4 |
||
