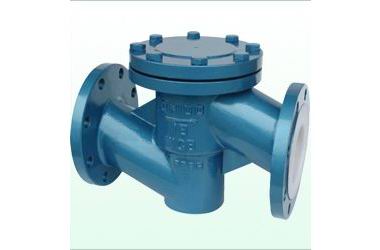

進口襯膠止回閥

首頁 - 產品展廳 - 產品介紹


巴西石油	保潔公司	大唐國際	殼牌集團

清華大學	上海燃氣	中國石化	中國石油

一、進口襯膠止回閥概述

品牌：美國威盾VTON

進口襯膠止回閥，Rubber lined check valve，是指閥體內腔表面覆有可供選擇的各種橡膠，具有強度高、耐腐蝕性能好的特點，專用于控制一般腐蝕性介質，防止介質倒流的閥門；

美國威盾VTON襯膠止回閥閥瓣都是圍繞閥座外的（銷）軸、鑲嵌在閥體與閥蓋之間形成的特殊凹槽內、啟閉靈活，密封可靠。除了閥體，閥瓣外，復位彈簧也全部包襯了耐一般腐蝕的橡膠，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。主要產品有：襯膠止回閥，襯里止回閥，全襯止回閥，襯膠逆止閥，襯膠單向閥，襯膠法蘭止回閥，襯膠升降式止回閥，襯膠旋啟式止回閥。

二、進口襯膠止回閥零件材料

零件名稱	灰鑄鐵	不銹鋼	不銹耐酸不銹鋼		超低碳不銹耐酸不銹鋼
	Z	C	P	R	PL	RL
閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
螺母	45		0Cr18Ni9		0Cr18Ni9
口徑	DN15-500
壓力	PN0.6-1.6
溫度	-40-12℃
連接方式	法蘭
適用介質	一般腐蝕性流體介質

三、進口襯膠止回閥結構尺寸圖

公稱通經		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25	/	/	/	/	/	/
500	20	978	670	620	585	4	34	20-φ25	/	/	/	/	/	/
