所屬類別：閘閥 |
|
產品概述： 軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。暗桿彈性座封閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。
|
|
|
軟密封閘閥應用范圍：
彈性座封軟密封閘閥特別適用于生活飲用水系統、食品醫藥行業、工業給排水及污水處理、天燃氣與煤氣等，軟密封閘閥也可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上。彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀閥門開度，啟閉迅速可靠，故常應用消防及工業系統。一般安裝于距地面較高位置。
壓力試驗
|
公稱壓力 |
強度試驗 |
水密封/上密封試驗 |
氣密封試驗 |
|
1.5* PN (MPA) |
1.1* PN (MPA) |
0.5-0.7 (MPA) |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPA |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
部件材料明細表
|
序 號 |
零件名稱 |
材 ?質 |
|
1 |
手輪 |
可鍛鑄鐵 |
|
2 |
閥桿螺母 |
銅合金 |
|
3 |
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
4 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
5 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
中法蘭墊片 |
丁腈橡膠、三元乙丙 |
|
8 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
9 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
技術參數
|
公稱壓力：1.0～2.5MPa |
工作溫度:0～80℃ |
法蘭標準:GB/T17241.6 GB9113 |
|
公稱通徑：50～600mm |
適用介質:水、油、氣等 |
試驗標準:GB/T13927 API598 |

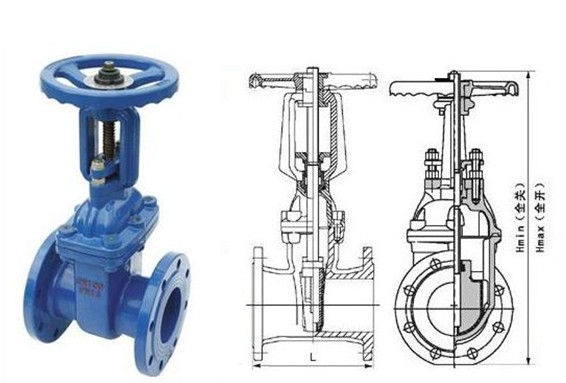

連接外型尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
HMIN(全關) |
313 |
332 |
375 |
425 |
498 |
562 |
680 |
838 |
950 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
HMIN(全開) |
355 |
375 |
415 |
475 |
540 |
605 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
訂貨須知：
產品型號 公稱壓力 公稱通徑 連接法蘭標準 額定流量系數 進口壓力 調節范圍 工作介質和介質溫度。
