概述：

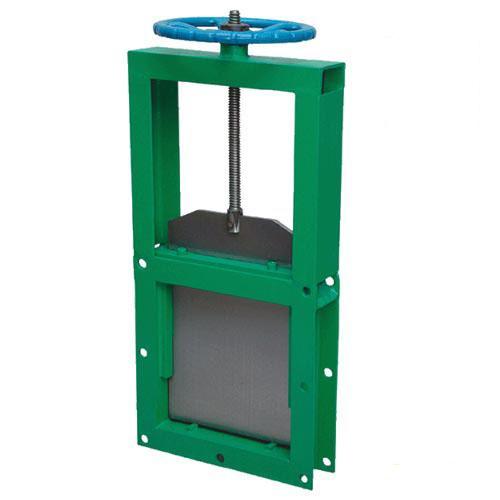

手動高溫插板閥，螺旋方形插板門普遍適用于建材、冶金、化工、電工等行業，作為各類除塵設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入。
手動高溫插板閥，螺旋方形插板門適用于冶金、建材、煤炭、礦山、玻璃、輕工、造紙等行業通風除塵、風力輸送及排風系統管路上的調節和固體粉料輸送的調節和切斷。插板閥結構簡單，操作自如，插板滑動靈活，密閉性能優良等特點。插板閥結構緊湊、耐磨，泄漏量小，具有操作簡便、動作靈活、省力等特點，可以在高溫、高粉塵、強磁的環境下正常工作。
手動高溫插板閥，螺旋方形插板門主要零件材料及連接尺寸：
類別
A×A
B×B
C×C
H
L
n-d
重量
單向
200×200
256×256
296×296
820
100
8-Φ12
62
250×250
306×306
346×346
930
100
8-Φ14
70.5
300×300
356×356
396×396
1050
100
8-Φ14
81
400×400
456×456
496×496
140
100
12-Φ14
114
450×450
510×510
556×556
1450
120
12-Φ18
130
500×500
560×560
606×606
1610
120
16-Φ18
147
雙向
600×600
660×660
706×706
1830
120
16-Φ18
169
700×700
770×770
820×820
2130
140
20-Φ18
236
800×800
870×870
920×920
2440
140
20-Φ18
303
900×900
974×974
1030×1030
2660
160
27-Φ23
424
1000×1000
10741074
1130×1130
2870
160
24-Φ23
636
說明
LMD-單向
I-手輪
距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度
| A | B | C | A1×A1 | B1×B1 | C1×C1 | H | H1 | ℃ | L | N-φ | 壓力（Pressure） |
| φ300 | φ260 | φ200 | 306×306 | 250×250 | 200×200 | 200 | 120 | ≤150 | 920 | 8-φ13 | 0.6 |
| φ320 | φ280 | φ220 | 326×326 | 270×270 | 220×220 | 200 | 120 | 980 | 8-φ15 | ||
| φ340 | φ300 | φ240 | 346×346 | 290×290 | 240×240 | 200 | 120 | 1040 | 8-φ15 | ||
| φ360 | φ320 | φ260 | 366×366 | 310×310 | 260×260 | 200 | 120 | 1180 | 8-φ18 | ||
| φ380 | φ340 | φ280 | 386×386 | 330×330 | 280×280 | 200 | 120 | 1200 | 8-φ18 | ||
| φ400 | φ360 | φ300 | 406×406 | 350×350 | 300×300 | 200 | 120 | 1260 | 8-φ18 | ||
| φ420 | φ380 | φ320 | 426×426 | 370×370 | 320×320 | 200 | 120 | 960 | 8-φ18 | ||
| φ440 | φ400 | φ340 | 446×446 | 390×390 | 340×340 | 200 | 120 | 1440 | 8-φ18 | ||
| φ500 | φ460 | φ400 | 516×516 | 450×450 | 400×400 | 220 | 140 | 1560 | 8-φ18 | ||
| φ540 | φ500 | φ440 | 516×516 | 490×490 | 440×440 | 220 | 140 | 1640 | 8-φ18 | ||
| φ610 | φ560 | φ480 | 596×596 | 550×550 | 480×480 | 220 | 140 | 1840 | 16-φ18 | ||
| φ660 | φ610 | φ500 | 660×660 | 610×610 | 500×500 | 220 | 140 | 1900 | 16-φ18 | ||
| φ706 | φ660 | φ600 | 706×706 | 660×660 | 600×600 | 240 | 160 | 1600 | 16-φ18 | ||
| φ820 | φ770 | φ700 | 820×20 | 770×770 | 700×700 | 240 | 160 | 2520 | 20-φ18 | ||
| φ920 | φ870 | φ800 | 920×920 | 870×870 | 800×800 | 270 | 180 | 2750 | 20-φ18 | ||
| φ1030 | φ975 | φ900 | 1030×1030 | 975×975 | 900×900 | 270 | 180 | 2950 | 24-φ23 | ||
| φ1130 | φ1074 | φ1000 | 1130×1130 | 1074×1074 | 1000×1000 | 270 | 180 | 3110 | 24-φ23 |
