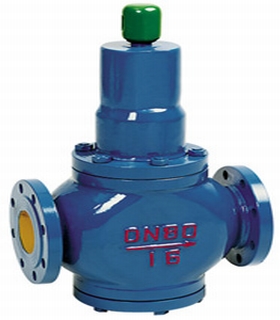

一,Y410減壓穩壓閥結構特點和用處：
本系列減壓閥屬于直接作用彈簧活塞式減壓閥。主要由調節彈簧,膜片,活塞,閥座,閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。
Y410減壓穩壓閥在城市建筑,高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。
本產品調壓,穩壓動作平穩,適用于水和非腐蝕性液體介質的管路。
二,Y410減壓穩壓閥主要技術參數和性能指標：
公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
最高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
滲漏量 |
0 |
||
工作溫度 |
0℃-80℃ |
||
*：殼體試驗不包括膜片,閥蓋
三,Y410減壓穩壓閥主要零件材料：
零件名稱 |
零件材料 |
閥體 閥蓋 底蓋 |
WCB |
閥座 |
2Cr13 |
閥瓣 |
2Cr13 |
閥桿 |
2Cr13 |
缸套 |
2Cr13/25(鍍硬鉻) |
活塞 |
2Cr13 |
O型圈 |
丁腈橡膠 |
密封圈 |
丁腈橡膠 |
膜片 |
夾織物丁腈橡膠 |
調節彈簧 |
60Si2Mn |
四,Y410減壓穩壓閥流量系數(Cv)：
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
, , 250 |
400 |
570 |
780 |
1020 |
1500 |
五,Y410減壓穩壓閥外形尺寸(PN1.0-2.5)：
單位：mm
公稱通徑DN |
外 形 尺 寸 |
||
L |
H |
Hl |
|
15 |
160 |
265 |
100 |
20 |
160 |
265 |
100 |
25 |
180 |
285 |
110 |
32 |
200 |
285 |
110 |
40 |
220 |
320 |
120 |
50 |
250 |
320 |
120 |
65 |
280 |
335 |
140 |
80 |
310 |
425 |
165 |
100 |
350 |
445 |
185 |
125 |
400 |
590 |
225 |
150 |
450 |
625 |
260 |
200 |
500 |
680 |
280 |
250 |
650 |
855 |
335 |
300 |
800 |
935 |
385 |
350 |
850 |
1015 |
430 |
400 |
900 |
1095 |
455 |
450 |
900 |
1165 |
500 |
500 |
950 |
1205 |
525 |
六,Y410減壓穩壓閥訂貨說明：
訂貨時請注明以下內容：
1,①產品名稱與型號②公稱直徑③額定流量系數KV④公稱壓力⑤工作介質⑥進口壓力⑦連接方式⑧是否帶附件以便我們的為您正確選型。
2,如有特殊要求時請在訂購產品時注明。
3,若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4,當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
