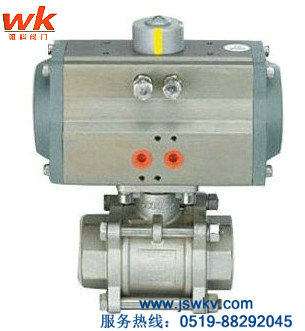

【品質供應】內螺紋氣動球閥|Q611F三片式氣動球閥性能|圖片參數

產品價格：￥0.00（人民幣）

規格：Q611F-16P、Q611F-25P、Q611F-40P DN15-100

發貨地：江蘇

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

常州北澤閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：常州北澤閥門有限公司

商鋪名稱：常州北澤閥門有限公司

聯系人：黃龍飛（先生）

聯系手機：

固定電話：

企業郵箱：jsvico@163.com

聯系地址：江蘇省常州市天寧區龍城大道

郵編：213000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

Q611F內螺紋氣動球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋連接不堪閥及對焊連接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

內螺紋氣動球閥性能規范

公稱通徑DN(mm)		6-100
公稱壓力PN(MPa)		1.6
公稱壓力PS(MPa)	強度試驗	2.4
	密封試驗	1.8
材料\材料代號		C		P	R
主要零件	閥體	WCB		CF8304	CF8M316
	球體	WCB		CF8304	CF8M316i
	閥桿	2Cr13		0Cr18Ni9Ti	0Cr17NiMo2
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
	適用溫度	-28℃-300℃
氣動裝置	型號	OBD系列
	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GBT/12238	Gb12221	/	GB/T13927	GB13927

內螺紋氣動球閥安裝尺寸表：

口徑 (mm)	尺寸										氣動裝置型號(僅供參考)
	三段式			對焊式			承插爆式
	G	L	D	L	d	D	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1～14.3	9.5	GTD52
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55～17.8	9.5	GTD52
15	1/2	67	15	67	15.8	24	67	15	21.7～21.95	9.5	GTD52
20	3/4	82	20	82	20	28	82	20	27.05～27.3	11.1	GTD63
25	1	91	25	91	25	34	91	25	33.8～34.05	12.7	GTD63
32	11/4	108	32	108	32	41	108	32	42.55～42.8	14.3	GTD83
40	11/2	129	38	129	38	49	129	38	48.65～48.9	15.89	GTD83
50	2	148	50	148	50	62	148	50	61.1～61.35	17.4	GTD83
65	2	186	64	193	64	78	/	/	/	/	GTD110
80	3	206	78	222	78	94	/	/	/	/	GTD110
100	4	240	98	273	98	124	/	/	/	/	GTD127

江蘇唯科閥門有限公司產品廣泛應用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。產品暢銷全國各地，優質的質量，高效的服務，深得用戶的信賴和廣泛的贊譽。

訂貨須知：

一、①三片式氣動球閥產品名稱與型號②三片式氣動球閥口徑③三片式氣動球閥是否帶附件以便我們的為您正確選型④三片式氣動球閥的使用壓力⑤三片式氣動球閥的使用介質的溫度。
二、若已經由設計單位選定江蘇唯科閥門公司的三片式氣動球閥型號，請按三片式氣動球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的唯科公司專家為您審核把關。
