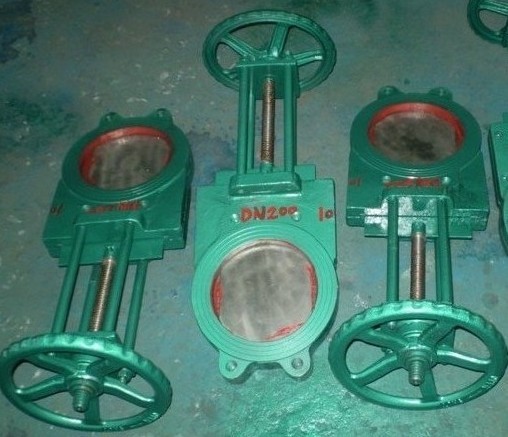

手動對夾式漿液閥產品用途
漿料閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置
產品特點
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔和石墨填料，密封可靠，操作輕便靈活
4、驅動方式為手動型式
手動對夾式漿液閥參數
型號
|
Z73X-2.5
|
Z73X-6
|
Z73X-10
|
Z73X-16
|
|
工作壓力(MPa)
|
0.25
|
0.6
|
1.0
|
1.6
|
|
適用介質
|
煤漿、糠漿、紙漿、泥漿、污水、礦渣等
|
||||
適用溫度(℃)
|
≤120
|
||||
材料
|
閥體
|
灰鑄鐵
|
|||
鉻鎳鈦不銹鋼
|
|||||
閥體密封圈
|
合成橡膠或聚四氟乙烯
|
||||
閥桿
|
鉻不銹鋼
|
||||
支架
|
碳素鋼
|
||||
填料
|
聚四氟乙烯
|
||||
手動對夾式漿液閥產品外形及結構尺寸
Z73X-6、Z73X-10手動對夾式漿液閥主要外形及結構尺寸 |
|||||||||
DN |
L |
D1 |
D2 |
H |
L0 |
D0 |
M |
||
PN6 |
PN10 |
||||||||
50 |
40 |
100 |
125 |
300 |
400 |
250 |
M16 |
||
65 |
40 |
120 |
145 |
310 |
400 |
250 |
|||
80 |
40 |
135 |
160 |
335 |
400 |
250 |
M16 |
||
100 |
50 |
155 |
180 |
390 |
400 |
250 |
M16 |
||
125 |
50 |
185 |
210 |
430 |
400 |
250 |
M16 |
||
150 |
60 |
210 |
240 |
505 |
400 |
250 |
M20 |
||
200 |
60 |
265 |
295 |
570 |
400 |
250 |
M20 |
||
250 |
70 |
320 |
350 |
715 |
420 |
300 |
M20 |
||
300 |
70 |
80 |
368 |
400 |
820 |
420 |
300 |
M20 |
|
350 |
80 |
90 |
428 |
460 |
920 |
420 |
300 |
M20 |
|
400 |
80 |
120 |
482 |
515 |
1050 |
420 |
300 |
M22 |
|
450 |
90 |
120 |
532 |
565 |
1160 |
420 |
300 |
M22 |
|
500 |
100 |
130 |
585 |
320 |
1270 |
420 |
300 |
M22 |
|
600 |
100 |
140 |
685 |
725 |
1520 |
420 |
300 |
M27 |
|
700 |
100 |
140 |
800 |
840 |
1750 |
420 |
300 |
M27 |
|
800 |
120 |
150 |
905 |
950 |
1990 |
420 |
300 |
M30 |
|
900 |
120 |
150 |
1005 |
1050 |
2200 |
420 |
300 |
M30 |
|
