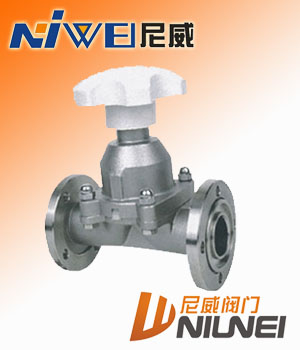

GM高真空隔膜閥
GM高真空隔膜閥
GM型高真空(壓力)隔膜閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
真空隔膜閥主要技術性能
閥門漏率：Valve Leak Rate
≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature
-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠)
適用范圍：Applicability
連接型式 Loose Flange
使用壓力范圍(Pa)
活套法蘭(GB6070、JB919)
0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919)
1.6×106～1.3×10-4
快卸法蘭(GB4982)
0.1×106～1.3×10-4
螺紋連接 Threaded Connection
1.6×106～1.3×10-4
真空隔膜閥主要零件材料
閥體、閥板、閥桿：不銹鋼
隔膜：硅橡膠、氟橡膠
外形及連接尺寸
活套法蘭連接(GB6070)(圖一)
Model
型號
DN
Do
D
n-φc
W
H/H1
L
GM-10
10
40
55
4-φ6.6
65
89/99
75
GM-16
16
45
60
4-φ6.6
80
89/99
108
GM-20
20
50
65
4-φ6.6
80
91/102
118
GM-25
25
55
70
4-φ6.6
80
110/123
120
GM-32
32
70
90
4-φ9
80
129/138
146
GM-40
40
80
100
4-φ9
120
139/159
150
GM-50
50
90
110
4-φ9
120
159/186
180
快卸法蘭連接(GB4982)(圖二)
Model
型號
DN
D1
D
W
H/H1
L
GM-10
10
12.2
30
65
89/99
75
GM-16
16
17.2
30
80
89/99
108
GM-20
20
26.2
40
80
91/102
118
GM-25
25
26.2
40
80
110/123
120
GM-32
32
34.2
55
80
129/138
146
GM-40
40
41.2
55
120
139/159
150
GM-50
50
52.2
75
120
159/186
180
I型焊接管連接(圖三)
Model
型號
DN
D
W
H/H1
L
GM-10
10
17
65
89/99
75
GM-25
25
32
80
110/123
120
GM-40
40
45
120
139/159
150
GM-50
50
57
120
159/186
180
II型焊接管連接(圖四)
Model
型號
DN
D
W
H/H1
L
GM-10
10
17
65
89/99
75
GM-25
25
32
80
110/123
120
GM-40
40
45
120
139/159
150
GM-50
50
57
120
159/186
180
