一、產品描述

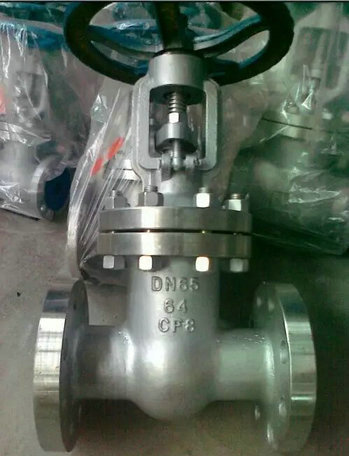

不銹鋼法蘭閘閥 Z41W-16P、Z41W-25P、Z41W-40P系列又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
二、不銹鋼法蘭閘閥 Z41W-16P、Z41W-25P、Z41W-40P系列主要性能規范及用途
|
型號 |
公稱壓力MPa |
實驗壓力(Mpa) |
工作溫度（℃） |
適用介質 |
||
|
強度(水) |
密封(水)空氣 |
低壓密封空氣 |
||||
|
Z4IH-16c
|
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
|
硝酸類 |
||||||
|
ACETICACID |
||||||
|
醋酸類 |
||||||
|
NITRICACID |
||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
醋酸類 |
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
NITRICACID |
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
三、不銹鋼法蘭閘閥 Z41W-16P、Z41W-25P、Z41W-40P系列零部件材料
|
型號 |
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
Z41W-16P~25P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
石棉石墨或柔性石墨 |
|
Z41Y-16P~25P |
堆焊硬質合金 |
|||
|
Z41W-16R~25R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
|
Z41Y-16R~25R |
堆焊硬質合金 |
|||
|
Z41W-40P~63P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z41Y-40P~63P |
堆焊硬質合金 |
|||
|
Z41W-40R~63R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
|
Z41Y-40R~63R |
堆焊硬質合金 |
|||
|
Z41Y-100P~160P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z41Y-100R~160R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
||
|
Z41H-40P~200P |
鉻鎳鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |
|
Z41H-40R~200R |
鉻鎳鉬鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |
