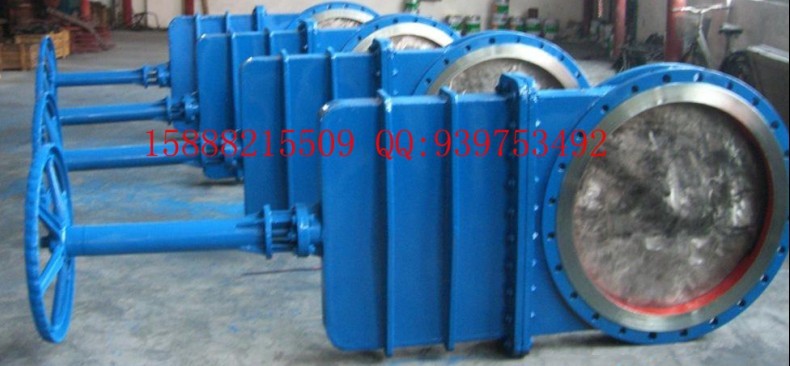

APZ73手動暗板刀型閘閥，暗桿刀閘閥的閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
APZ73手動暗板刀型閘閥，暗桿刀閘閥試行標準：
設計制造： JB/T8691-1998
結構長度： GB/T151882-94
法蘭連接： GB/T91131-2000、JB/T79-94
試驗與驗收： GB/T13927-92
APZ73手動暗板刀型閘閥，暗桿刀閘閥主要零部件材質
閥體、上蓋
碳鋼、不銹鋼
閘板
不銹鋼
閥桿
不銹鋼
密封圈
橡膠、四氟、不銹鋼、 硬質合金
APZ73手動暗板刀型閘閥，暗桿刀閘閥主要性能規范
公稱壓力
PN
殼體試驗
15XPN
密封試驗
11XPN
工作溫度
橡膠≤ 80℃四氟密封≤180℃硬密封≤425℃
運用介質
紙漿、污水、煤氣等
APZ73手動暗板刀型閘閥，暗桿刀閘閥主要外形及連接尺寸
公稱壓力 PN(MPa)
公稱通徑 DN(mm)
L
D
D1
D2
H
N-M
Do
1.0
150
70
280
240
210
475
8-M20
280
200
80
335
295
265
540
8-M20
360
250
85
390
350
320
630
12-M20
360
300
100
440
400
368
780
12-M20
400
350
100
500
460
428
885
16-M20
400
400
110
565
515
482
990
16-M22
400
450
120
615
565
532
1100
20-M22
530
500
130
670
620
585
1200
20-M22
530
600
140
780
725
685
1450
20-M27
600
700
165
895
840
800
1700
24-M27
600
800
190
1010
950
905
2000
24-M30
680
900
200
1110
1050
1005
2300
28-M30
680
1000
1220
1160
115
2780
28-M33
配電動
刀閘閥應用范圍：
刀閘閥因采用刀型閘板，具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動裝置或氣動執行器，實現閥門的自動化操作。
刀閘閥的優點：
1.流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2.刀閘閥開閉較省力。
3.介質流向不受限制 , 不擾流、不降低壓力。
4.閘閥形體簡單, 結構長度短，制造工藝性好，適用范圍廣。
2.刀閘閥的缺點：
1.密封面之間易引起沖蝕和擦傷，維修比較困難。
2.外形尺寸較大，開啟需要一定的空間，開閉時間長。 刀閘閥的安裝與維
護應注意以下事項：
1. 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2. 雙閘板刀閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
3. 帶有旁通閥的刀閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
4. 帶傳動機構的刀閘閥，按產品使用說明書的規定安裝。
5. 如果閥門經常開關使用 , 每月至少潤滑一次。
APZ73手動暗板刀型閘閥，暗桿刀閘閥 應用范圍：
采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。
