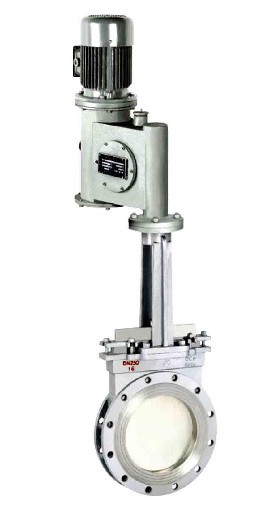

Z273W不銹鋼電液動刀閘閥

產品價格：￥2500（人民幣）

規格：200

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

概述：

Z273W不銹鋼電液動刀閘閥，Z273W/X/H/F/Y不銹鋼電液動刀形漿閘閥是由電液動裝置同刀閘閥配合，實現電控液動，同時配合信號輸出控制，可實現遠程自控，是一種理想的智能式自控調節刀閘閥。刀閘閥吸取了國內外先進技術和結構優點，是一種具有輕型、結構簡單小巧、密封性能可靠、使用壽命長、具有切斷介質等優點，其密封原理是通過閘板在關閉到底時，閘板斜切面碰到閥體上的鍥塊使得閘板緊靠密封面起到密封效果，并且閘板底部的斜切面具有切斷介質的功能，使得閥門不易受介質的堵塞卡阻。其結構可以做成硬密封、軟密封，可以根據客戶對密封要求選型。

產品型號：Z273H-10C、Z273X-10C、Z273W-10P
外型結構:凸耳、梅花、圓型
公稱通徑范圍：DN50-DN2000
公稱壓力范圍：國標、美標、日標、德標、英標
材質：鑄鋼、不銹鋼、
閘板材質：2Cr13、201、304、316、316L
連接形式：法蘭、對夾
閥座密封圈：丁腈橡膠、三元乙丙橡膠、氟橡膠
堆焊2Cr13、不銹鋼、硬質合金
填料密封：含油四氟盤根
適用介質：污水、粉體顆粒、紙漿、礦漿、煤渣

Z273W不銹鋼電液動刀閘閥主要性能規范

公稱壓力(MPa)	殼體試驗(MPa)	密封試驗(MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	紙漿、污水、煤漿、灰、渣水混合物

Z273W不銹鋼電液動刀閘閥主要零部件材質

體、蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

Z273W不銹鋼電液動刀閘閥的構造圖及主要外形及連接尺寸(mm)

MPa	DN	L	D1	D2	H	A	B	N-M
0.6	50	43	90	110	650	160	140	4-M12
	65	46	110	130	670	160	140	4-M12
	80	46	125	150	685	160	140	4-M16
	100	52	145	170	755	200	160	4-M16
	125	56	175	200	790	200	160	8-M16
	150	56	200	225	865	200	160	8-M16
	200	60	255	280	940	220	180	8-M16
	250	68	310	335	1030	220	180	12-M16
	300	78	362	395	1180	220	180	12-M20
	350	78	412	445	1285	220	180	12-M20
	400	102	462	495	1390	240	220	16-M20
	450	114	518	550	1500	240	220	16-M20
	500	127	568	600	1600	240	220	16-M20
1.0	50	43	100	125	650	160	140	4-M16
	65	46	120	145	670	160	140	4-M16
	80	46	135	160	685	160	140	4-M16
	100	52	155	180	755	200	160	8-M16
	125	56	185	210	790	200	160	8-M16
	150	56	210	240	865	200	160	8-M20
	200	60	265	295	940	220	180	8-M20
	250	68	320	350	1030	220	180	12-M20
	300	78	368	400	1180	220	180	12-M20
	350	78	428	460	1285	220	180	16-M20
	400	102	482	515	1390	240	220	16-M20
	450	114	532	565	1500	240	220	20-M22
	500	127	585	620	1600	240	220	20-M
