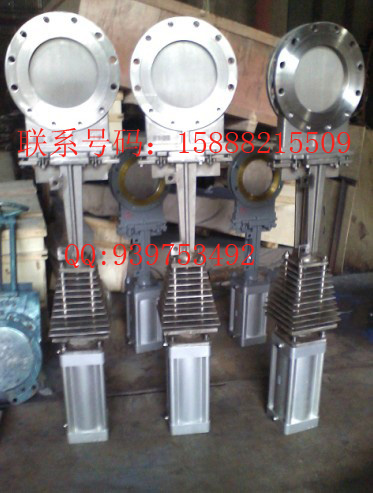

一、PZ673W氣動高溫刀型閘閥概述：
本廠生產2520材質耐高溫帶蓋硬密封刀閘閥
1. 閥門整體采用2520材質，可以耐溫到1100℃。
2. 該閥門具有結構長度短，可節省材料、管道負荷小等特點。
3. 閥體上的導向條，使得閘板能夠正確運動。
4. 帶蓋的設計能夠解決傳統刀閘閥外漏的通病，此類刀閥不外漏。
5. 采用電動裝置驅動，可以在高空工作。
6. 此類帶蓋刀閘閥只適合不帶顆粒物的液體介質。
7. 此類閥門的耐溫性能要求很高，目前只能采用硬密封，硬密封刀閘閥按照國家相關刀閘閥的制造標準，密封泄露率是比較大的。
PZ673W-16R氣動高溫900度刀型閘閥主要結構與特點：
刀型閘閥由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。采用對夾式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內沉積。新研制的U型封圈，可以保證閥門的良好密封性；流阻小，安裝維修方便。 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
刀型閘閥又名刀閘閥，由于采用刀型閘板具有良好的剪切作用，最適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。
PZ673W氣動高溫刀型閘閥適用介質
采礦、鋼鐵工業——用于煤漿、濾渣漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于天才洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備及麥芽糖等。
電站除灰——用于灰渣漿。
|
PZ673W氣動高溫刀型閘閥設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
PZ673W氣動高溫刀型閘閥性能參數：
| 公稱壓力 |
PN |
| 殼體試驗 |
1.5 Mpa |
| 密封試驗 |
1.1 Mpa |
| 工作溫度 |
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤1100℃ |
| 適用介質 |
糖漿、紙漿、污水、煤漿、灰、渣水混合物 |
（如有疑問，歡迎來電咨詢15888215509）
PZ673W氣動高溫刀型閘閥零件材質：
| 閥體、上蓋 |
碳鋼、不銹鋼 |
| 閥板 |
不銹鋼 |
| 閥桿 |
不銹鋼 |
| 密封圈 |
橡膠、四氟、不銹鋼、硬質合金 |
（如有疑問，歡迎來電咨詢15888215509）
PZ673W氣動高溫刀型閘閥主要外形及連接尺寸
| MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
| 1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
| 65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
| 80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
| 100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
| 125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
| 150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
| 200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
| 250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
| 300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
| 350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
| 400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
| 450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
| 500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
| 600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
| 700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
| 800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
| 900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
| 1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
| 1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
| 1.6 |
50 |
43 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
| 65 |
46 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
| 80 |
46 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
| 100 |
52 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
| 125 |
56 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
| 150 |
56 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
| 200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
| 250 |
68 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
| 300 |
78 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
| 350 |
78 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
| 400 |
102 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
| 450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
| 500 |
127 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
| 600 |
154 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
| 700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
| 800 |
190 |
1025 |
950 |
898 |
2420 |
24-M36 |
680 |
| 900 |
203 |
1125 |
1050 |
998 |
2680 |
28-M36 |
680 |
| 1000 |
216 |
1255 |
1170 |
1110 |
3100 |
28-M42 |
700 |
PZ673W氣動高溫刀型閘閥結構特點：
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。
閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
高溫刀型閘閥注意事項：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
（如有疑問，歡迎來電咨詢15888215509）
關鍵字：PZ673W-16R氣動高溫900度刀型閘閥。氣動耐高溫刀閘閥
