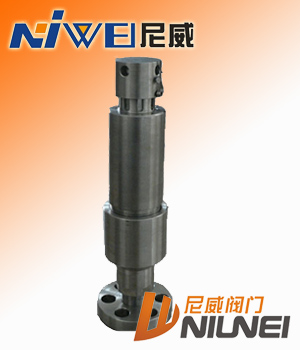

NA42H、NA802Y型安全溢流閥
安全溢流閥的主要參數是排量，這個排量決定于閥座的口徑和閥瓣的開啟高度，由開啟高度不同，又分為微啟式和全啟式兩種。微啟式是指閥瓣的開啟高度為閥座喉徑的1／40～l／20。全啟式是指閥瓣的開啟高度為閥座喉徑的1／4。
安全溢流閥工作原理與結構:
安全溢流閥在系統中起安全保護作用。當系統壓力超過規定值時，安全閥汀開，將系統中的一部分氣體排入大氣，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。安全閥又稱溢流閥。圖示為安全閥的幾種典型結構形式。圖a為活塞式安全閥，閥芯是一平板。氣源壓力作用在活塞A上，當壓力超過由彈簧力確定的安全值時，活塞A被頂開，一部分壓縮空氣即從閥口排入大氣；當氣源壓力低于安全值時，彈簧驅動活塞下移，關閉閥口。
NY42H、NA802Y型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。
安全溢流閥主要性能規范
|
型號 |
公稱壓力 |
開啟壓力分級 |
工作溫度（℃） |
適用介質 |
|
NY42H-160 NA802Y-160 |
16.0 |
6.3～16.0 |
200 |
水、油品等 |
|
NY42H-250 NA802Y-250 |
25.0 |
10.0～25.0 | ||
|
NY42H-400 NA802Y-400 NA802Y-600 |
40.0-60.0 |
20.0～60.0 |
■安全溢流閥主要零部件材料
|
NO. |
零件名稱 |
材料 |
|
1 |
閥體 |
碳鋼 |
|
2 |
閥座 |
不銹鋼 |
|
3 |
閥瓣 |
不銹鋼 |
|
4 |
閥蓋 |
焊接件 |
|
5 |
彈簧 |
50CrVA |
■安全溢流閥外形尺寸和連接尺寸
|
型號 |
公稱通徑 |
尺寸 | ||||
|
Rc |
ZG |
L |
L1 |
≈H | ||
|
NA802Y-600 |
15 |
1/2" |
1/2" |
52 |
90 |
250 |
|
25 |
1" |
1" |
52 |
113 |
275 | |
|
40 |
11/2" |
11/2" |
52 |
157 |
336 | |
|
型號 |
公稱通徑 |
尺寸 | |||||||||
|
D |
D1 |
K |
M |
Z-?d |
b |
L |
L1 |
Rc |
≈H | ||
|
NY42H-160 NY42H-250 NY42H-400 |
15 |
135 |
95 |
25 |
M48×2 |
4-22 |
25 |
65 |
140 |
1/2" |
329 |
|
25 |
165 |
115 |
30 |
M52×2 |
6-26 |
28 |
80 |
150 |
1" |
447 | |
|
25 |
200 |
145 |
38 |
M80×3 |
6-29 |
40 |
90 |
180 |
11/2" |
485 | |
|
32 |
225 |
170 |
42 |
M100×3 |
6-33 |
50 |
100 |
200 |
21/2" |
570 | |
 |
