RE-Y（St）Y-SWA（總屏蔽+鋼絲鎧裝）儀表電纜的詳細資料：

BS5308 第二部分2類 (鎧裝電纜)
BS5308第二部分2類PVC絕緣+總屏蔽+鎧裝+PVC護套

RE-Y(St)Y-SWA(總屏蔽+鋼絲鎧裝)儀表電纜應用

鎧裝電纜(第二部分2類)主要用于容易遭受機械損害的環境中.鍍鋅鋼絲鎧裝可以對電纜起到有效的保護作用.在工業生產進程中完成通信，數據和語音信號的傳輸和服務, 此類電纜也可應用于電氣設備和儀表之間的互聯, 通常用于化學或石化工業中. 因此此類電纜可用于室外安裝，直接敷設與地下，或通過管道敷設，也可用于潮濕的環境中。

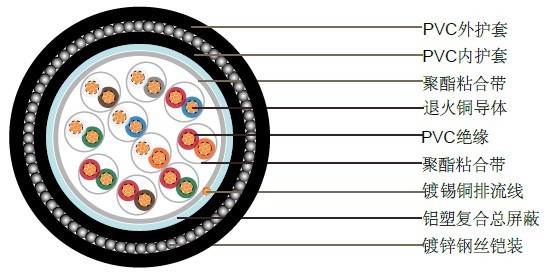

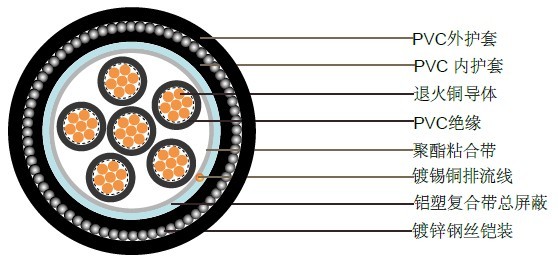

RE-Y(St)Y-SWA(總屏蔽+鋼絲鎧裝)儀表電纜結構

導體	退火銅或鍍錫銅, 尺寸：遵循BS6360標準，0.5mm2和0.75mm2，5類多股，1.5mm2，2類多股銅
絕緣	PVC(聚氯乙烯), 遵循BS6746標準，TI1類
成對	兩芯對絞，加小于100mm的隔離帶
線對顏色	多芯電纜: 40芯以下黃色（帶有黑色數字編碼）, 41-80芯黑色（帶有黃色數字編碼）. 多對電纜:參照附注里的色彩編碼
粘合帶	透明的聚合酯帶
總屏蔽	鋁塑復合屏蔽，金屬面向內，緊挨0.5mm2的排流線
內護套	PVC(聚氯乙烯), 遵循BS6746標準，TM1類
鎧裝	鍍鋅鋼絲鎧裝
外護套	PVC(聚氯乙烯)護套，遵照BS6746標準，TM1類或6類
護套顏色	黑色/藍色

RE-Y(St)Y-SWA(總屏蔽+鋼絲鎧裝)儀表電纜物理性能和電氣性能

工作溫度: -40?C - + 70?C( 固定安裝)
0?C - +50?C(工作中 )
zui小彎曲半徑: 6 x 外徑

導體截面積		MM 2	0.5	0.75	1.5
導體規格		NO. X MM	16 x 0.2	24 x 0.2	7 x 0.53
zui大導體電阻		OHM/KM	39.7	26.5	12.3
zui小絕緣電阻		GOHM/KM	25	25	25
zui大互容: 對與對或相鄰的芯與芯之間		PF/M	250	250	250
芯與芯或芯與屏蔽之間的zui大電容		PF/M	400	400	400
相鄰芯數間zui大的感應系數/阻抗比率		ΜH/OHM	25	25	40
測試電壓	芯：芯	V	1000	1000	1000
測試電壓	芯：屏蔽	V	1000	1000	1000
zui大額定電壓		V	300/500	300/500	300/500

RE-Y(St)Y-SWA(總屏蔽+鋼絲鎧裝)儀表電纜參數表

多芯

BS5308

對數	導體股數和直徑	標稱導體截面積	標稱絕緣厚度	標稱內護套厚度	標稱內護套外徑	標稱鎧裝厚度	標稱護套厚度	標稱電纜外徑	標稱電纜重量
	NO./MM	MM2	MM	MM	MM	MM	MM	MM	KG/KM
2	24/0.2	0.75	0.6	0.8	7.2	0.9	1.3	11.2	280
3	24/0.2	0.75	0.6	0.8	7.2	0.9	1.3	11.6	305
4	24/0.2	0.75	0.6	0.8	7.8	0.9	1.3	12.4	335
6	24/0.2	0.75	0.6	0.9	9.4	0.9	1.4	14	400
10	24/0.2	0.75	0.6	1.1	12.2	0.9	1.5	17	565
20	24/0.2	0.75	0.6	1.2	15.6	1.25	1.6	21.3	950
40	24/0.2	0.75	0.6	1.3	20.6	1.6	1.7	27.4	1590
80	24/0.2	0.75	0.6	1.5	28.5	1.6	1.9	35.7	2450
2	7/0.53	1.5	0.6	0.8	8	0.9	1.4	12.6	330
3	7/0.53	1.5	0.6	0.9	8.2	0.9	1.4	12.8	380
4	7/0.53	1.5	0.6	0.9	9	0.9	1.4	13.6	420
6	7/0.53	1.5	0.6	1.1	11	0.9	1.4	15.6	540
10	7/0.53	1.5	0.6	1.2	14	1.25	1.6	19.7	750
20	7/0.53	1.5	0.6	1.3	17.9	1.6	1.7	24.5	1260
40	7/0.53	1.5	0.6	1.5	24	1.6	1.9	31	2140
80	7/0.53	1.5	0.6	1.7	32.9	2	2.1	41.1	3300

多對

BS5308

對數	導體股數和直徑	標稱導體截面積	標稱絕緣厚度	標稱內護套厚度	標稱內護套外徑	標稱鎧裝厚度	標稱護套厚度	標稱電纜外徑	標稱電纜重量
	NO./MM	MM2	MM	MM	MM	MM	MM	MM	KG/KM
1	16/0.2	0.5	0.6	0.8	6.2	0.9	1.3	10.6	260
2	16/0.2	0.5	0.6	0.8	7.1	0.9	1.3	11.5	305
5	16/0.2	0.5	0.6	1.1	12.4	0.9	1.5	17.2	610
10	16/0.2	0.5	0.6	1.2	16.5	1.25	1.6	22.2	1060
15	16/0.2	0.5	0.6	1.3	19.2	1.6	1.7	25.8	1330
20	16/0.2	0.5	0.6	1.3	21.7	1.6	1.8	28.5	1800
30	16/0.2	0.5	0.6	1.5	26.4	1.6	1.9	33.4	1980
50	16/0.2	0.5	0.6	1.7	33.4	2	2.1	41.6	3070
1	24/0.2	0.75	0.6	0.8	6.7	0.9	1.3	11.1	305
2	24/0.2	0.75	0.6	0.8	7.7	0.9	1.4	12.3	360
5	24/0.2	0.75	0.6	1.2	13.8	1.25	1.5	19.3	820
10	24/0.2	0.75	0.6	1.3	18.4	1.6	1.7	25	1250
15	24/0.2	0.75	0.6	1.3	21.1	1.6	1.8	27.9	1600
20	24/0.2	0.75	0.6	1.5	24.4	1.6	1.8	31.2	1800
30	24/0.2	0.75	0.6	1.7	29.6	2	2	37.6	2570
50	24/0.2	0.75	0.6	2	37.4	2.5	2.3	47.3	3800
1	7/0.53	1.5	0.6	0.8	7.5	0.9	1.4	12.1	360
2	7/0.53	1.5	0.6	0.9	8.8	0.9	1.4	13.4	460
5	7/0.53	1.5	0.6	1.2	15.6	1.25	1.6	21.3	1040
10	7/0.53	1.5	0.6	1.3	20.9	1.6	1.8	27.7	1610
15	7/0.53	1.5	0.6	1.5	24.6	1.6	1.9	31.6	2060
20	7/0.53	1.5	0.6	1.5	27.8	1.6	2	35	2630
30	7/0.53	1.5	0.6	1.7	33.7	2	2.1	41.9	3460
50	7/0.53	1.5	0.6	2	43	2.5	2.4	52.8	5520
