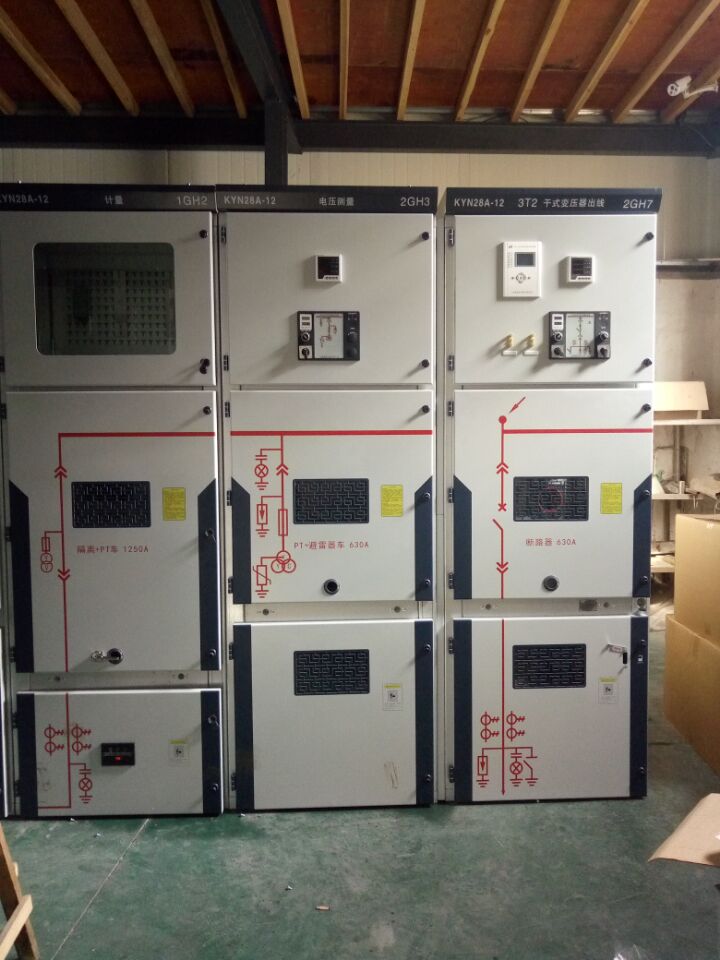

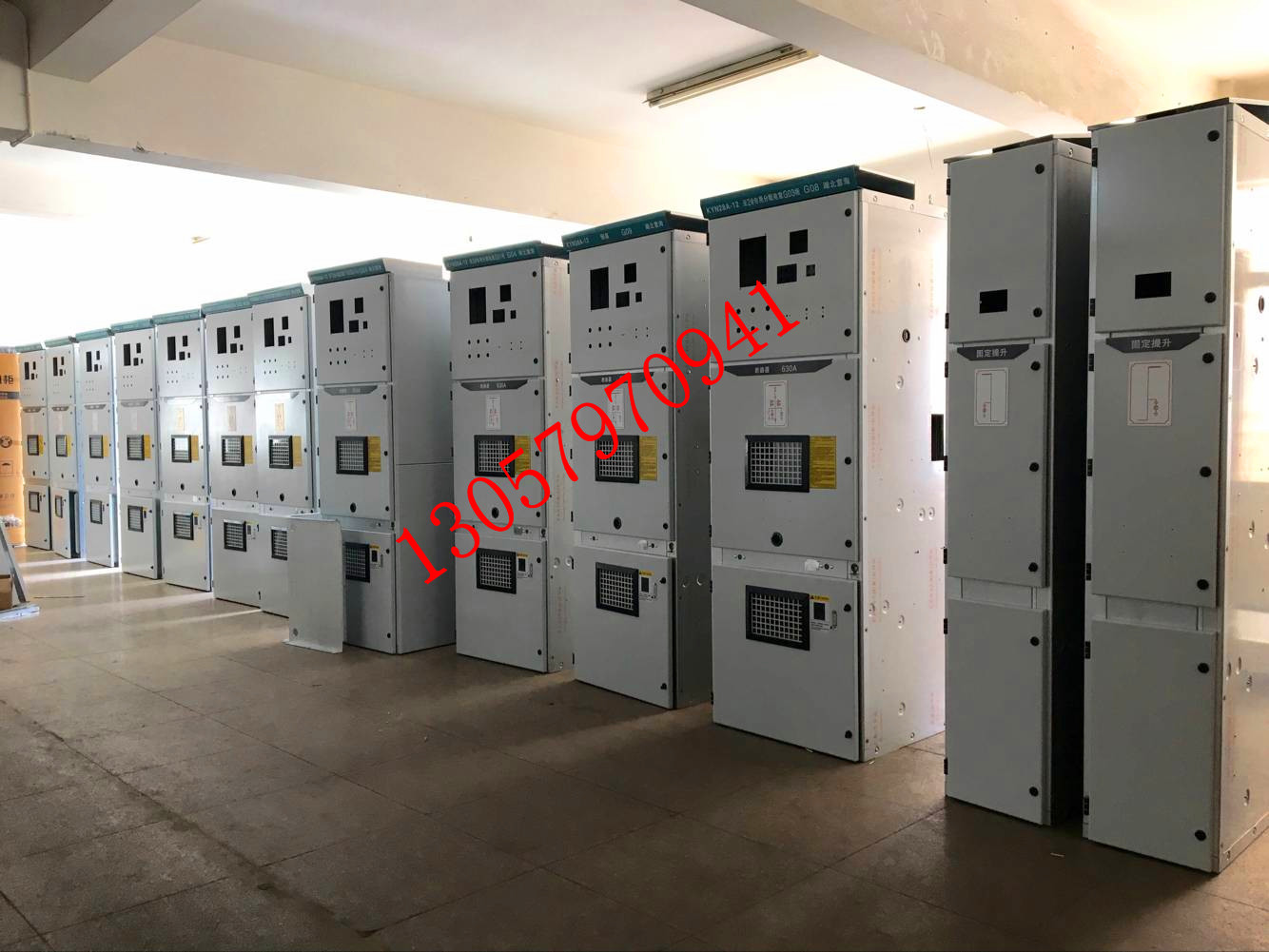

KYN28A-12高壓進線柜的廠家，浙江華柜電氣成套設備有限公司是專業生產高壓進線柜、高低壓出線柜，電機、電力配套專用。采用電動機微機綜合保護器裝置確保電機能夠安全無誤的運行；本文小倪主要向您的推薦高壓進線柜的產品外形與結構
1、高壓進線柜結構
高壓進線柜為金屬鎧裝中置式式結構。柜內分為斷路器室、母線室、繼電器室，各室之間用鋼板隔開。
高壓進線柜的斷路器室在柜體中部。斷路器與接地開關有可靠的機械連鎖。斷路器室處設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
高壓進線柜母線室在柜體后上部。為了減小柜體高度，母線呈品形排列，以7350N抗彎強度的資質絕緣子支持，母線與上隔離開關接線端子相連接。
電纜室在柜體下部的后方。電纜室內支持絕緣子可設有監視裝置，電纜固定在支架上。對于主接線為聯絡方案時，本室則為聯絡電纜室。
高壓進線柜開關柜為雙面維護。前面檢修繼電器室的二次元件，維護操動機構、機械聯鎖及傳動部分，檢修斷路器；后面維修主母線和電纜終端，在斷路器室和電纜室均裝有照明燈。
前門的下方設有與柜寬方向平行的接地銅母線，其截面為4X4mm 。
高壓進線柜機械聯鎖：為了防止帶負荷分合隔離開關；防止誤分誤合斷路器；防止誤入帶電間隔；防止帶電分合接地開關；防止帶接地刀合閘。開關柜采用相應的機械聯鎖、機械聯鎖各動作原理如下：
高壓進線柜停電操作（檢修）
先將斷路器分?jǐn)嘁瞥�，再將接地刀合上才可以打開后門，停電操作完畢。檢修人員可對斷路器及電纜室進行維護與檢修。
高壓進線柜送電操作（運行）
若已檢修完畢，需要送電，其操作程序如下：
先將前后門關閉，再將接地刀斷開，才可以移進斷路器，為合閘做準備。
