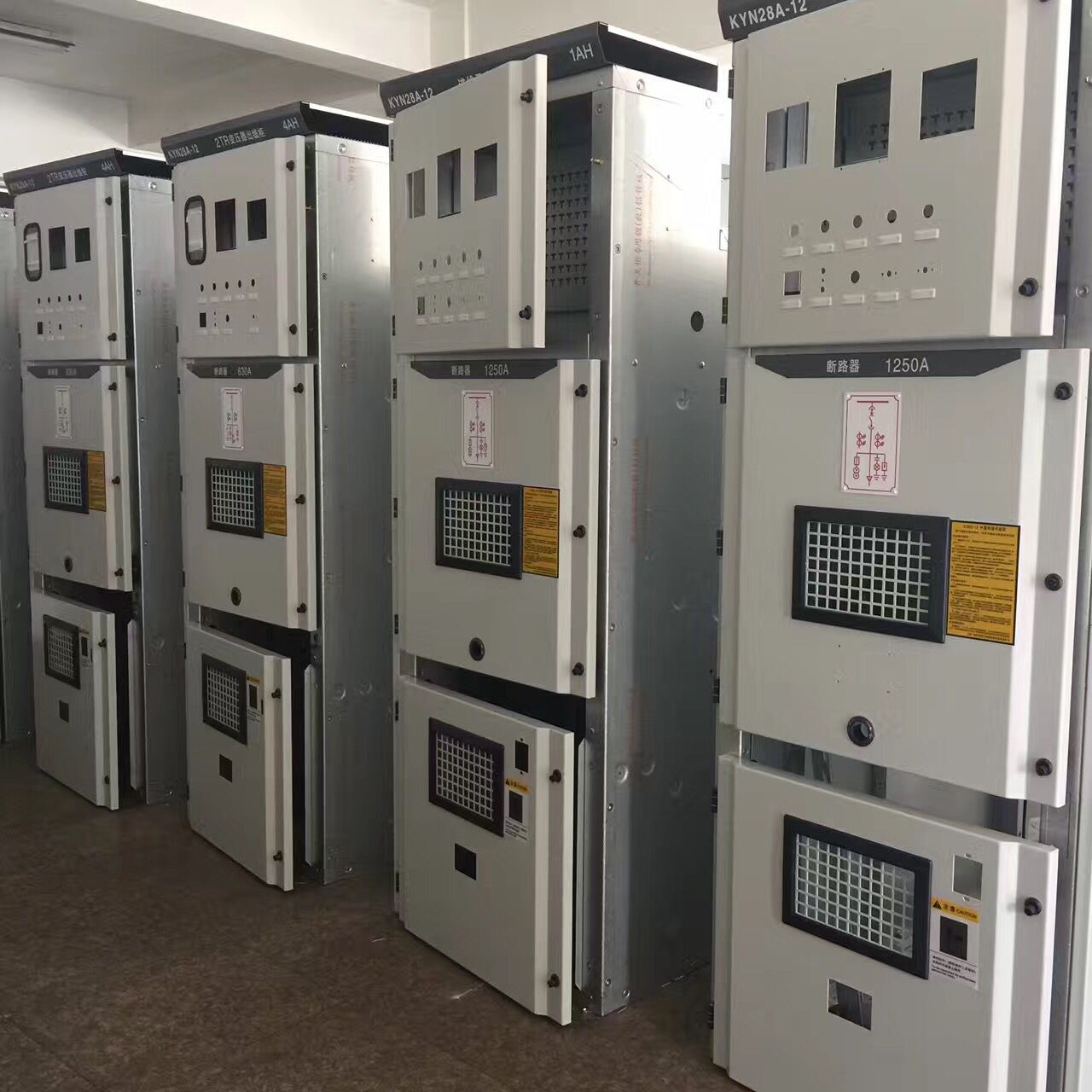

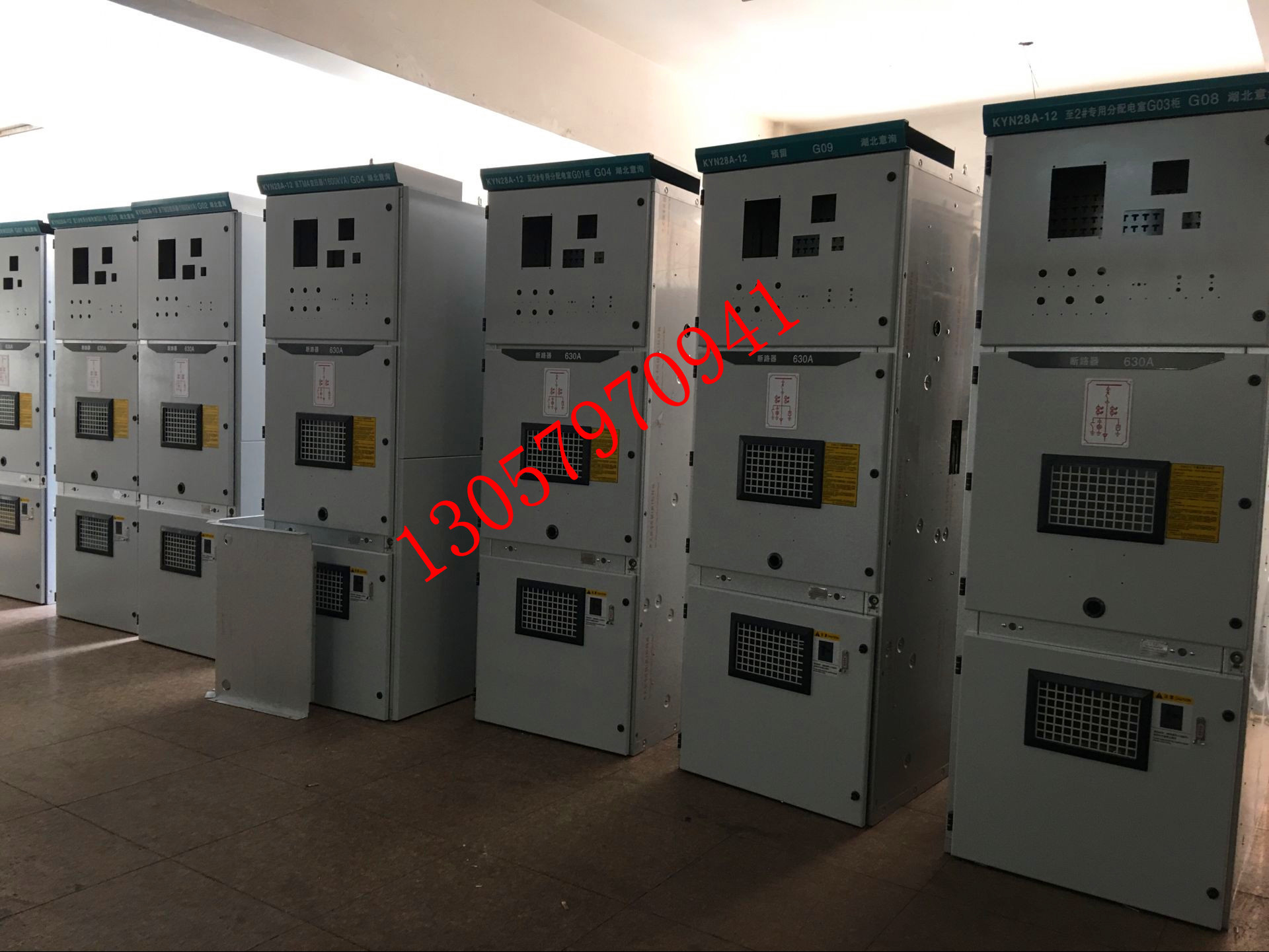

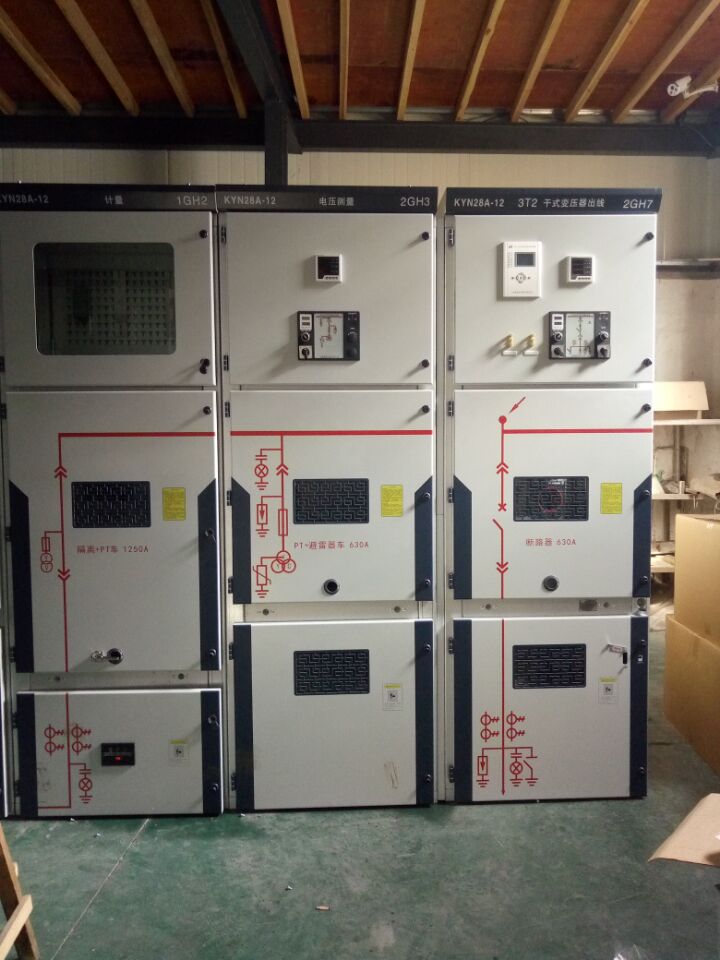

高壓開關柜KYN28技術性能的詳細描述
概述
1、產品的外殼完全是由覆鋁鋅板經數控機床加工多重折彎成后用螺栓組裝而成，具有很高的機械強度，有效地保證了產品的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X的防護等級。
2、本產品的主開關選用國外知名品牌施耐德產品，同時也可配置多種國產系列真空斷路器（如ZN63、VS1等）以取代國外同類產品。
3、無論是選用何種斷路器，其裸導體空氣絕緣距離均能保證大于125mm復合絕緣大于60mm,其斷路器均具有長壽命、高可靠性、少維護、體積小的獨特優點。
4、開關柜由固定的柜體和可抽出部件（簡稱手車）兩大部分組成，柜體的外殼和各功能單元的金屬隔板均采用螺栓聯接。開關柜外殼防護等級是IP4X，斷路器室門打開時的防護等級IP2X。開關柜可配用真空斷路器手車，也可配用固定式負荷開關。
1、海拔高度 ＜1000m
2、最高溫度 +45℃
3、最低溫度 -15℃
4、最大日溫差 15K
5、相對濕度(在20℃時) 95%
1、額定電壓 12kV
2、額定電流 見專用技術規范
3、額定頻率 50Hz
4、額定短時開斷電流 見專用技術規范
5、4秒鐘額定短時耐受電流 見專用技術規范
6、額定峰值耐受電流 見專用技術規范
7、控制電源 DC220V
8、空氣絕緣距離：相對地＞125mm;相 間＞125mm
9、高壓開關柜各組件及其支持絕緣件的外絕緣爬電比距純瓷絕緣＞18mm/kV；有機絕緣＞20mm/kV
結構特點
1、外殼與隔板
開關柜的外殼和隔板是由覆鋁鋅鋼板經數控機床加工和多重折彎之后組裝而成，因此裝配好的開關柜能保持尺寸上的統一性。它具有很強的抗腐蝕與抗氧化作用，并具有比同等鋼板更高的機械強度。開關柜被隔板分隔成手車室、母線室、電纜室、繼電器儀表室，每一隔室外殼均獨立接地。開關柜的門采用噴塑工藝，使其表面抗沖擊、耐腐蝕，保證了外形的美觀。
2、手車
手車骨架采用鋼板經數控機床加工后鉚（焊）接而成。根據使用用途，手車可分為斷路器手車、電壓互感器手車、計量手車，隔離車等。各類手車的高度與深度統一，相同規格的手車能完全互換。手車在柜內有隔離/試驗位置和工作位置，每一位置均設有定位裝置，以保證手車處于以上特定位置時不能隨便移動，而移動手車時必須解除位置閉鎖，斷路器手車在移動之前須使斷路器先分閘，并且斷路器在合閘狀態下，斷路器車無法移動（搖出）。
2.1開關柜內的隔室
a. 斷路器隔室
在斷路器室安裝了供斷路器手車滑行的導軌。手車能在工作位置、試驗/隔離位置之間移動。活動簾板由金屬板制成，安裝在手車室的后壁上。手車從隔離/試驗位置移動至工作位置過程中，裝在靜觸頭的活動簾板自動地打開，反方向移動手車，活動簾板自動閉合，把靜觸頭盒封閉起來，從而保障了操作人員不觸及帶電體。手車在開關柜的門關閉情況下被操作，通過觀察窗可以看到手車在柜內所處的位置，同時也能看到手車上ON（斷路器合閘）/OFF（斷路器分閘）操作按鈕和ON/OFF機械位置指示器以及儲能/釋能狀況指示器。
a. 可抽出式斷路器手車
車架由鋼板組裝而成，手車上裝有真空斷路器和其它輔助設備。帶有彈簧觸指系統的一次動觸頭通過臂桿裝在斷路器的出線端子上，斷路器操動機構的控制按鈕和分合閘位置指示等均設在手車面板上，以方便操作。手車進入開關柜內到達隔離/試驗位置時，手車外殼與開關柜接地系統可靠接通，儀表保護和控制線路也通過二次插頭與開關柜聯通。
a. 母線隔室
母線由絕緣套管支撐從一個開關柜引至另一個開關柜，通過分支母線和靜觸頭盒相連接。主母線與聯絡母線為矩形截面的圓角銅排。用于大電流負荷時需要用二根矩形母線。全部母線用熱縮套管覆蓋。全絕緣母線系統極大地減少母線室內部故障的發生幾率。排列各柜體的母線室互相隔離，萬一柜內發生內部故障，游離氣體可以通過泄壓板泄放，游離氣體不會導入相鄰柜體，避免故障蔓延。
a. 電纜隔室
電纜隔室的后壁可安裝電流互感器，電壓互感器、接地開關，電纜室內也能安裝避雷器。手車到隔離位置后，操作接地開關（如有）前門可以打開或水平隔板移開后，施工人員就能從正面進入開關柜安裝電纜，在電纜室內設有特定的電纜連接導體，可并接1-6根單芯電纜，同時在其下部還配制可拆卸的金屬封板，以提供現場施工的方便。
a. 儀表隔室
儀表隔室內可裝繼電器等保護元件、儀表、帶電監察指示器以及特殊要求的二次設備。控制線鋪敷設在足夠空間并有金屬蓋板的線槽內，左側線槽是為控制小母線的引進和引出預留的。儀表隔室的側板上還留有小母線穿越孔位以便施工。
3、防止誤操作聯裝置
開關柜具有可靠的聯鎖裝置，為操作人員與設備提供可靠的安全保護，具有完善的“五防”功能。
先進性
1、本公司產品KYN28中置式高壓開關柜，柜體外殼和各功能單元采用進口敷鋁鋅鋼板，經數控機床加工和采用多重折彎工藝折彎之后,采用螺栓連接而成，保證了柜體強度，保證了柜體零部件加工的精度和質量，避免了焊接型柜體由于焊接時引起的應力變形。
2、本柜為智能型開關柜，建立操作平臺，實現計算機集中控制，主要元件真空斷路器選用國內外著名的和國內最先進的產品，著名的施耐德電氣公司產品，體積小，推進機構采用絲杠方式，克服了蝸輪蝸桿方式的不足，使手車進出更靈活。
3、本公司產品KYN28改一般中置式開關柜的后封板結構為后門結構，并采用相應的機械聯鎖措施，既滿足“五防”要求，又方便用戶安裝維護。
4、本公司產品KYN28主母線室改一般中置式開關柜全封閉結構為設有專用工藝孔，方便用戶安裝維護；主母線室與儀表室采用等高結構，主母線相間中心距可達300mm。
5、本公司產品KYN28中置式開關柜通過了3150A、40kA型式試驗，并通過青海省海拔3000米嚴酷條件下耐壓和雷電沖擊型式試驗，更加保證了在一般地區使用的安全性。
6、本公司產品KYN28與同類型中置式高壓開關柜相比，對環境的適應性更強，用戶安裝維護更方便，價格與一般中置柜持平，其性能價格比更優。
KYN28高壓柜生產標準和制造標準：
1、IEC56 《高壓交流斷路器》
2、IEC185 《電流互感器》
3、IEC186 《電壓互感器》
4、IEC282 《高壓熔斷器》
5、IEC298 《額定電壓1KV至72.5KV（含）交流金屬開關設備和控制設備》
6、IEC446 《根據顏色和數字鑒別導線》
7、IEC529 《外殼防護等級》
8、IEC694 《高壓開關設備和控制設備的通用條款》
9、IEC420：1990 高壓交流負荷開關——熔斷器組合電器
10、GB3906-1991 《3-35KV交流金屬封閉開關設備》
11、GB156-93 標準電壓
12、GB311.1—1997 高壓輸變電設備的絕緣配合
13、GB1984-89 交流高壓斷路器
14、GB3804-90 3～63kV交流高壓負荷開關
15、GB11022-89 高壓開關設備通用技術條件
16、GB14808-93 交流高壓接觸器
17、DL/T402-1999 交流高壓斷路器訂貨技術條件
18、DL/T404-1997 戶內交流高壓開關柜訂貨技術條件
19、DL/T593-1996 高壓開關設備的共用訂貨技術條件
20、DL404-1991 《戶內交流高壓開關柜訂貨技術條件》
