1、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產中的0°C~1300°C范圍內，蒸汽和氣體介質以及固體表面溫度。
2、特點
·熱響應時間少，減小動態誤差；
·可彎曲安裝使用；
·測量范圍大；
·機械強度高，耐壓性能好；
3、工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
產品執行
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91

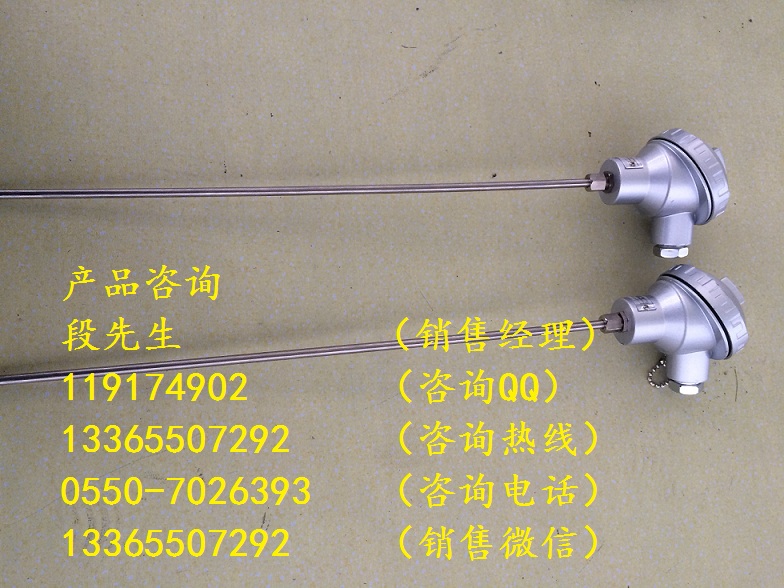

產品咨詢
（銷售經理）
（咨詢QQ）
（咨詢熱線）
（咨詢電話）
（銷售微信）
5、測量范圍及允差
| 型號 | 分度號 | 允差等級 | |||
| I | II | ||||
| 允差值 | 測溫范圍°C | 允差值 | 測溫范圍°C | ||
| WRNK | K | ±1.5°C | -40~ 375 | ±2.5 °C | -40~ 333 |
| ±0.004ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WRMK | N | ±1.5°C | -40~ 375 | ±2.5°C | -40~ 333 |
| ±0.004 ltl | 375~1000 | ±0.0075 ltl | 333~1200 | ||
| WREK | E | ±1.5°C | -40~ 375 | ±1.5°C | -40~ 333 |
| ±0.004 ltl | 375~800 | ±0.004 ltl | 333~900 | ||
| WRFK | J | ±1.5°C | -40~ 375 | ±1.5°C | -40~ 333 |
| ±0.004 ltl | 375~750 | ±0.004 ltl | 333~750 | ||
| WRCK | T | ±1.5°C | -40~ 125 | ±1°C | -40~ 133 |
| ±0.004 ltl | 125~350 | ±0.0075 ltl | 133~1000 | ||
| WRPK | S | ±1°C | 0~ 1100 | ±2.5°C | 0~600 |
| ±[0.003（t-1100）] | 1100~1600 | ±0.0025 ltl | 600~1600 | ||
6、常溫絕緣電阻
熱電偶在溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。
即1m長的試樣的絕緣電阻為1000MΩ；
10m長的試樣的絕緣電阻為100 MΩ；
7、偶絲直徑及材料
| 偶絲形式 | 單支式 | 雙支式 | |
| 套管直徑 | Ф2 Ф3 Ф4 Ф5 Ф6 Ф8 | Ф3 Ф4 Ф5 Ф6 Ф8 | |
| 套管材質 | E﹑J﹑T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| K﹑N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 | |
| S | GH3039 | GH3039 | |
