国产三级伦理在线,久久久久黄久久免费漫画,成人国产精品日本在线,欧美美最猛性xxxxxx

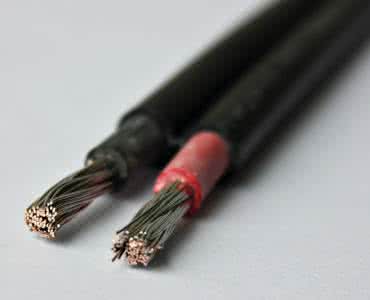

PV1-F PVI-F 太陽(yáng)能光伏線

一、結(jié)構(gòu) 1--- 銅芯導(dǎo)體； 2--- 內(nèi)層絕緣； 3--- 外層護(hù)套。

二、使用特性

1 、額定電壓為： U0/U: 600/1000V AC 900/1500V DC； 2 、高長(zhǎng)期工作溫度不超過90℃；3 、敷設(shè)時(shí)的環(huán)境溫度在 -40℃ 及以上； 4 、敷設(shè)時(shí)的小彎曲半徑：不小于 4D 。(D 為電纜外徑)。

三、技術(shù)性能

1 、絕緣電阻 20℃時(shí)導(dǎo)體電阻ρ≤4.95 Ω/km ；護(hù)套表面電阻ρ≥ 109 Ω.cm 。

2 、耐壓試驗(yàn)水溫20±5℃，浸水長(zhǎng)度10M，時(shí)間1H，交流工頻電壓8000V，保持5min不擊穿。

3 、 燃燒試驗(yàn)垂直燃燒試驗(yàn)：上固定點(diǎn)與碳化始點(diǎn)距離≥50mm；燃燒向下延燃至上固定點(diǎn)距離≤540mm ；燃燒氣體腐蝕性試驗(yàn)： PH值 ≥4.3 ，電導(dǎo)率≤10μ S/mm 。

4 、內(nèi)層絕緣機(jī)械性能 老化前拉伸試驗(yàn)：抗拉強(qiáng)度≥5N/mm2 ,斷裂伸長(zhǎng)率≥200% ；老化后（135±2℃），抗拉強(qiáng)度變化≤±30%，,斷裂伸長(zhǎng)率變化≤±30% ；空氣彈老化拉伸試驗(yàn)：空氣壓力5.5bar(127℃) 抗拉強(qiáng)度變化≤+30%，斷裂伸長(zhǎng)率變化≤+30% ；熱延伸試驗(yàn)：烘箱溫度 250±3℃ ，機(jī)械壓力20N/cm2 載荷下伸長(zhǎng)率 ≤ 100% ，卸載后伸長(zhǎng)率 ≤ 25% 。

5 、護(hù)套的機(jī)械性能老化前拉伸：抗拉強(qiáng)度≥ 10.0N/mm2 ；斷裂伸長(zhǎng)率 ≥300% ；老化后(85±2℃): 斷裂伸長(zhǎng)率 ≥250% ；抗拉強(qiáng)度變化≤± -15% ；斷裂伸長(zhǎng)率變化 ≤-25% 。

6、耐候性試驗(yàn) 護(hù)套低溫彎曲試驗(yàn)：冰柜中溫度-40±2℃，16小時(shí)，試驗(yàn)后視檢看不出裂縫 ；內(nèi)層絕緣及護(hù)套耐臭氧：臭氧濃度250-300pphm,24h, 視檢180o彎曲部分無(wú)開裂 ；護(hù)套耐氣候性周期：灑水18min，氙燈干燥102min測(cè)試溫度45±5°C總試驗(yàn)時(shí)間至少500h緊接著進(jìn)行室溫條件下的7.1彎曲試驗(yàn)，無(wú)裂縫。

7、耐2號(hào)油（ISO1817）試驗(yàn)浸油后抗壓強(qiáng)度保留≥60% ；浸油后拉斷伸長(zhǎng)保留≥70% ；浸油后直徑變化≤160 。

四、產(chǎn)品特點(diǎn)

通過TUV認(rèn)證 (TUV證書 R50087840) – 抗臭氧, 紫外線, 水蒸氣 – 無(wú)鉛, 無(wú)鹵, 阻燃, 極低的煙釋放量 – 耐油 – 耐化學(xué)腐蝕– 導(dǎo)體臨時(shí)過載可達(dá)+400 ℃ – 環(huán)境溫度-40℃ 至+110°C(TUV上限+90 ℃ ) – 低溫條件下仍能保持極好的柔性 – 耐切割, 撕裂和裂縫延伸 – 絕緣層和外護(hù)套可以一次性剝離 – 使用壽命超過20年(高+ 90℃ ) – 具備與標(biāo)準(zhǔn)的接頭、連接系統(tǒng)的兼容性 – 抗菌, 抗微生物.
