一、用途
GS-GCK1 型低壓成套開關設備（以下簡稱為裝置）適用于交流50Hz-60Hz，額定工作電壓380V
系統，作為動力配電中心（PC）和電動機控制中心（MCC）之用。
二、使用條件
a、周圍空氣溫度不高于+40℃，不低于-5℃，并且24h 內其平均溫度不高于+35℃。
b、大氣條件:空氣清潔，相對濕度在最高濕度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，例如+20℃時為90%，但應考慮到由于溫度變化可能會偶然地產生過度的凝露。
c、海拔高度不超過2000m。
d、裝置應適用于以下溫度的運輸和儲存過程；-25℃至+55℃的范圍之間，在短時間內（不過24 小時）可達+70℃，在此極限溫度下裝置不應遭到任何不可恢復的操作，而且在正常的條件下應能正常工作。
e、如果上述使用條件不能滿足時，可協商解決。

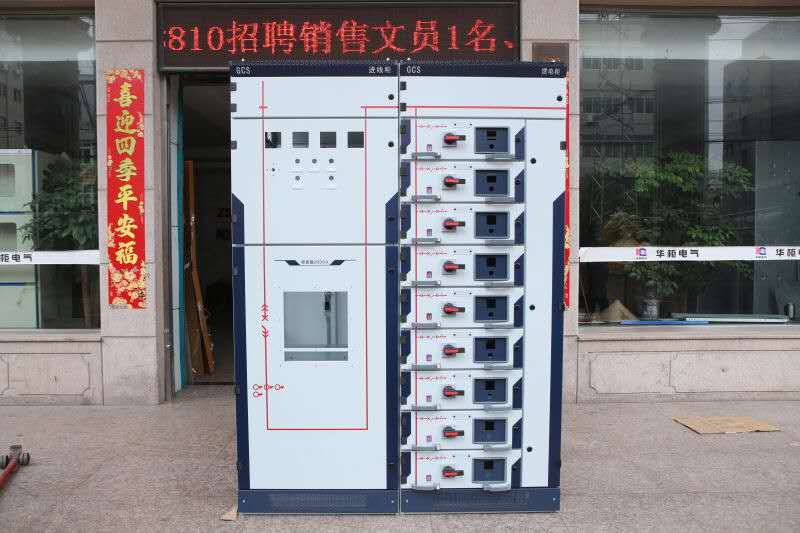

三、結構特征

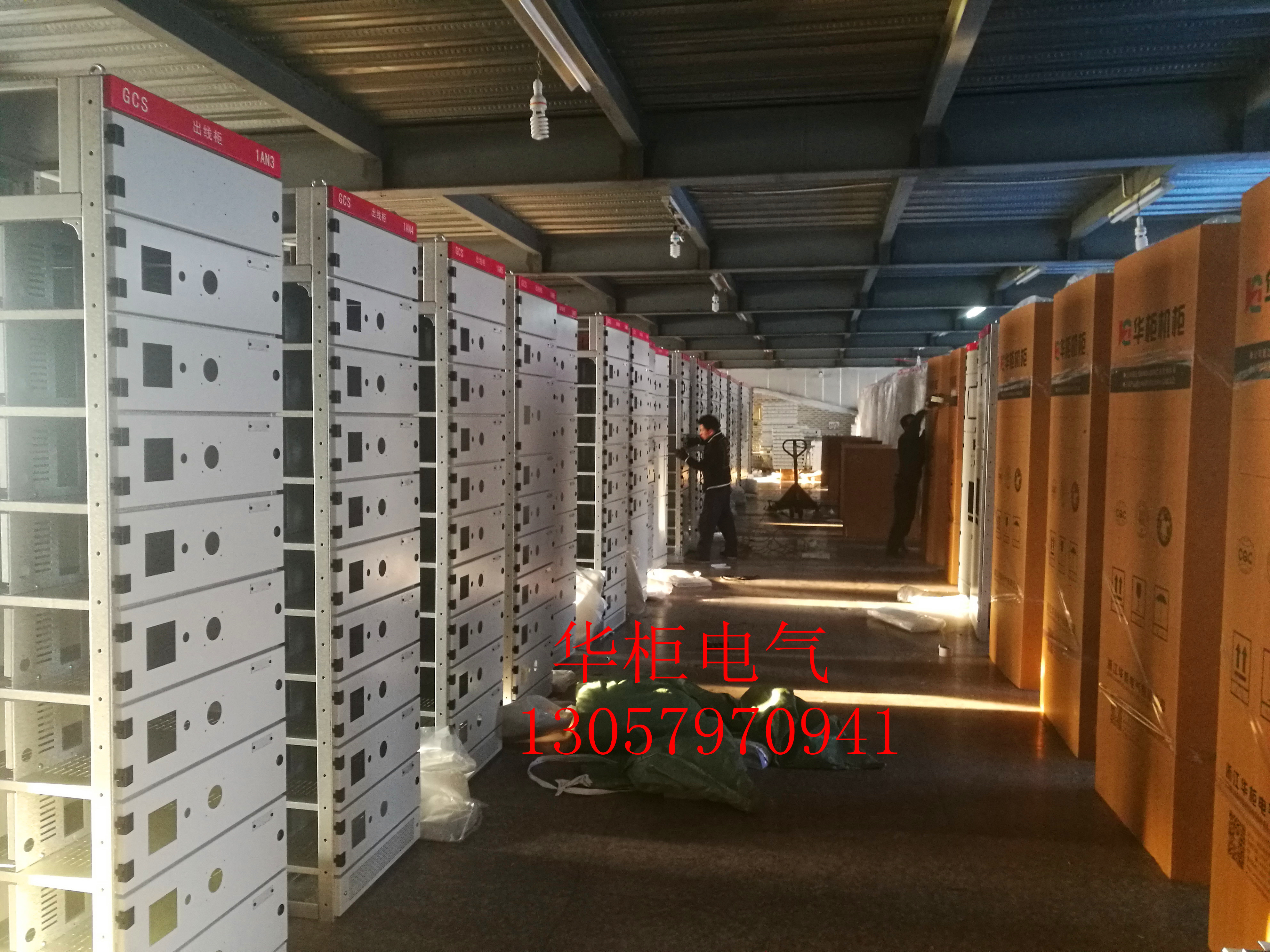

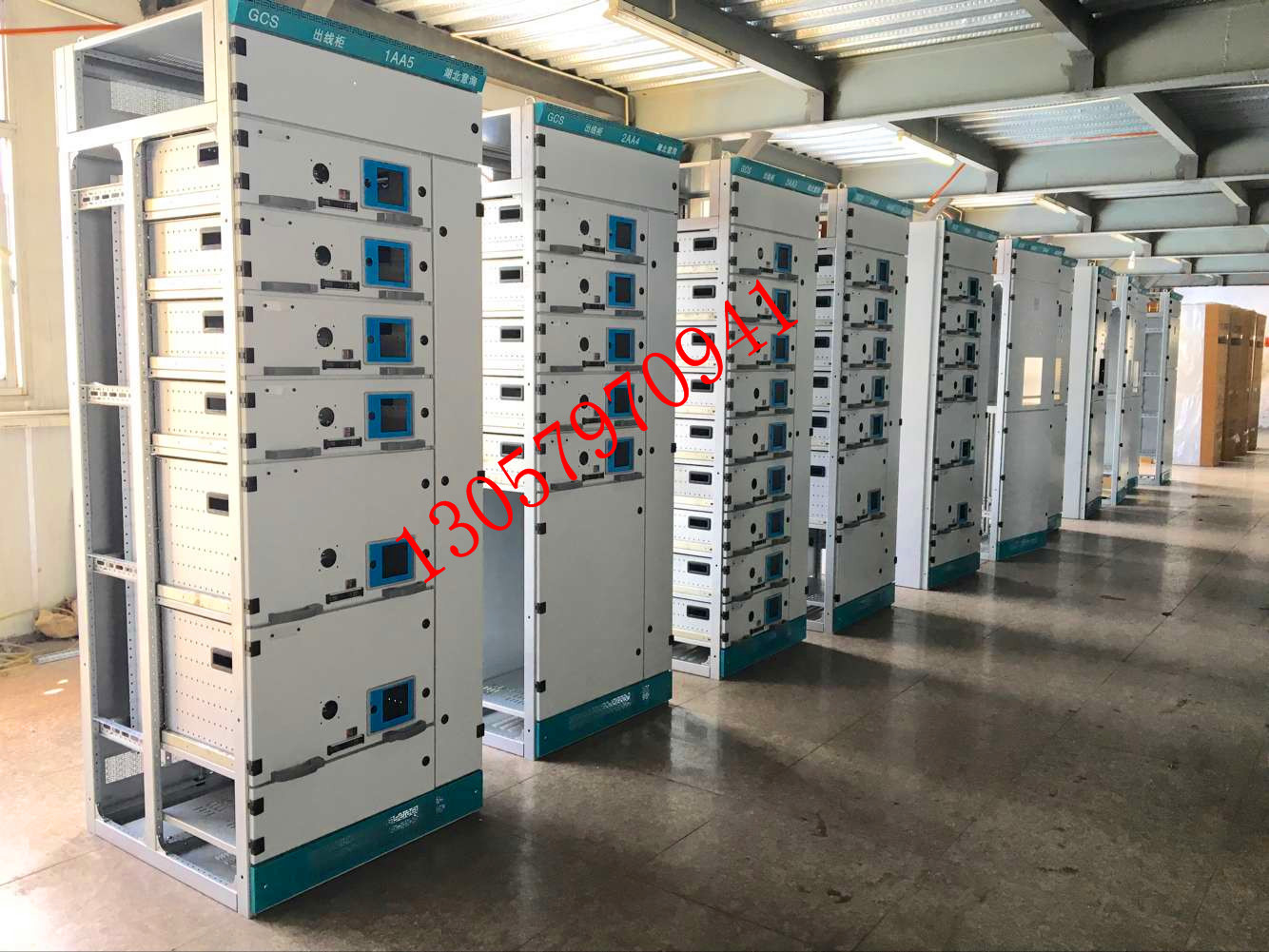

本裝置的結構是組合裝配式的，其柜架由薄鋼板采用特殊工藝沖壓成形的直柱、橫向聯合檔、
特殊箱角、連接件、門和各種安裝板，全部用螺絲釘緊固連接而成。該種結構免除了焊接變形和應力。柜架外形尺寸和零部件外形尺寸和開孔尺寸是按模數M=20mm 變化的，零部件通用性高、適應性強，整個柜架挺直并且有足夠的機械強度。本柜分為母線室、電纜室、組件室三個部分。
GS-GCK1 柜頂部安裝水平母線和N 線，柜底PE 線將通過高強度絕緣夾固定于柜架上。由于
GS-GCK1 柜架右側為電纜室，引入的一次電纜或控制導線均沿著電纜室分別與各回路的一次靜觸頭及回路二次靜觸頭連接。接頭均采用冷軋銅接頭并敷設N 線，柜架前左側為組件室，用鋼板制成隔板，可將組件室分成若干所需小室，目的是使各回路之間隔開，保證線路安全，防止故障擴大，隔板上裝有推進閉鎖裝置，保證抽屜順利進入工作狀態，與可插母線可靠接觸，組件室后端敷設垂直可插母線，抽屜通過PE 線均有可靠接地，無論在正常使用或者故障情況下都能保證接地電路的連續性。柜底用絕緣板封閉可以防止小動物侵入，外殼保護等級符合GB/T4942.2-1993《低壓電器外殼防護等級》IP3X。
a、PC 單元
PC 內選用GSW1 型抽出式萬能式斷路器，組件室高度為1800mm。每柜安裝1-2 個斷路器，斷路器具有工作位置、試驗位置、斷開位置，控制回路儀表，指示燈、控制按鈕安裝在門上，斷路器在試驗位置時門能關上，具體操作規范見選用元件使用說明書。
b、MCC 單元
功能單元室的總高度為1800mm，功能單元的高度按模數E=100 或E=80 的倍數變化。E=100，最小單元200 mm；E=80，最小單元240 mm，抽屜構架由卡箍、安裝板、導向板、扳手、儀表板組成。
各單元回路主要電器安裝在抽屜內，儀表、指示燈、按鈕均安裝在抽屜的儀表板上，在抽屜后板左側水平方向裝有一個主回路進線隔離觸頭，在抽屜后右側垂直方向裝有一個主回路出線隔離觸頭，其額定電流最大為400A 和3 個6 芯二次回路隔離觸頭，其額定電流為10A，當某一抽屜功能單元發生故障時，可以立即換上備用抽屜功能單元，保證電路迅速供電，提高供電可靠性。
抽屜連鎖依靠塑料外殼式斷路器操作手柄機械結構來實現，當塑料外殼式短路器合閘時小室搖門被扣攀鎖住，將塑料外殼式斷路器處于分閘位置，搖門與扣攀分開，將搖門打開，抽屜便可拉出。
帶熱繼電器單元小室亦可根據用戶需要在搖門上加復位裝置。
電抗器（600A）能與MCC 排列在一起。
四. 訂貨須知
用戶訂貨時應提供下列資料：
6.1 主電路方案編號，單元容量及輔助電路控制方式。(即：就地、遠方、自動控制)
6.2 開關柜的排列圖和配電室平面布置圖。
6.3 進出線方式
6.4 開關柜柜體的表面顏色。
6.5 上述第2、3條如用戶不注明．則按我公司標準柜供貨。
6.6 若用戶要求漏電保護時，應在訂貨時提出。其它特殊方案可與我公司協商
