商鋪名稱：清河縣松利焊接材料有限公司
聯(lián)系人：王經(jīng)理（先生）
聯(lián)系手機(jī)：
固定電話：
企業(yè)郵箱：2206475996@qq.com
聯(lián)系地址：清河縣王家嘴社區(qū)西
郵編：
聯(lián)系我時，請說是在焊材網(wǎng)上看到的，謝謝！
品牌：大橋
是否進(jìn)口：否
產(chǎn)地：天津
焊芯直徑：3.2mm
牌號：D707Ni
藥皮性質(zhì)：堿性焊條
直徑：2.5、3.2、4.0、5.0mm
長度：350-400mm
焊接電流：90-120A
電流幅度：30A
熔點(diǎn)：700
工作溫度：800-900℃
硬度HRC：45
可售賣地：全國
類型：堆焊焊條
型號：EDW-B-15

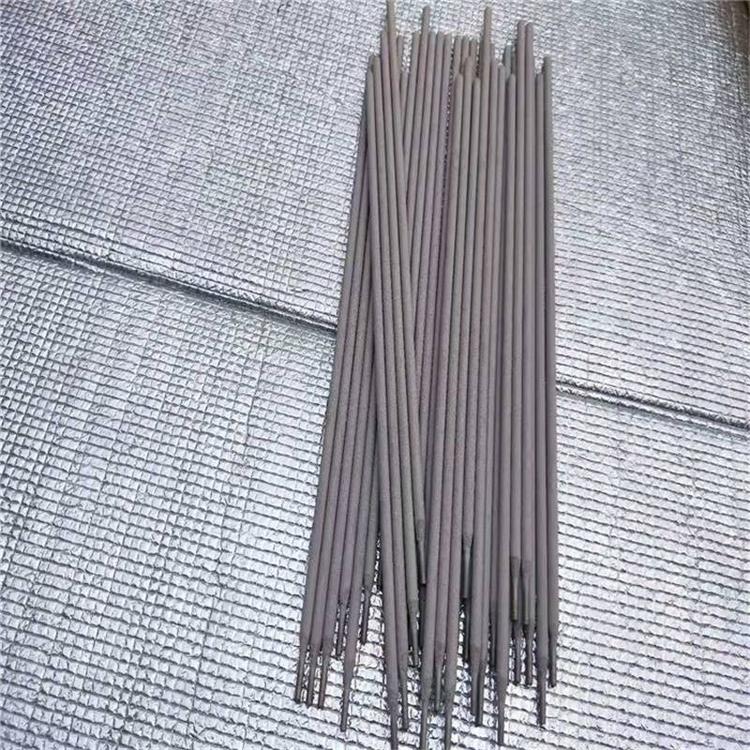

D707Ni碳化鎢堆焊焊條
符合 GB/T 984 EDW-A-15
說明:
? ? ?D707Ni純鎳碳化鎢堆焊焊條說明：純鎳堆焊焊條，依靠藥皮中碳化鎢過度合金，堆焊金屬具有較好的抗裂性及抗氧化性，采用直流反接。?
用途:
D707Ni純鎳碳化鎢堆焊焊條用于抗高溫氧化、料磨損件的堆焊，如高爐鐘斗，燒結(jié)扒齒等。
熔敷金屬化學(xué)成分(%)
C | 其他 | Ni | W | |
保證值 | 1.50~3.00 | 5-10 | 余量 | 55 |
堆焊層硬度：
HRC≥45-50
參考電流 (DC+)
焊條直徑（mm） | φ3.2 | φ4.0 | φ5.0 |
焊接電流（A） | 70~120 | 140~180 | 180~220 |
注意事項:
1.焊前焊條須經(jīng)300~350℃烘焙1h。
2.堆焊件為碳鋼時預(yù)熱溫度在300℃以上，堆焊件為低合金鋼時預(yù)熱溫度為400~500℃，堆焊件為不銹鋼時預(yù)熱溫度為600~650℃。
3.低合金鋼及不銹鋼焊后須經(jīng)700℃退火。
本公司長期代理申力、電力、大西洋、京群京雷、金橋、天泰、林肯、伊薩、阿維斯塔、蒂森、泰克羅伊、牛津、沙福、 曼徹特、UTP、奧林康等（各種型號品牌焊材），歡迎廣大新老客戶訂購
