XMQ錐形球磨機闡述

二、實驗錐形球磨機工作原理

   本球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显诘谝粋}(cāng)達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

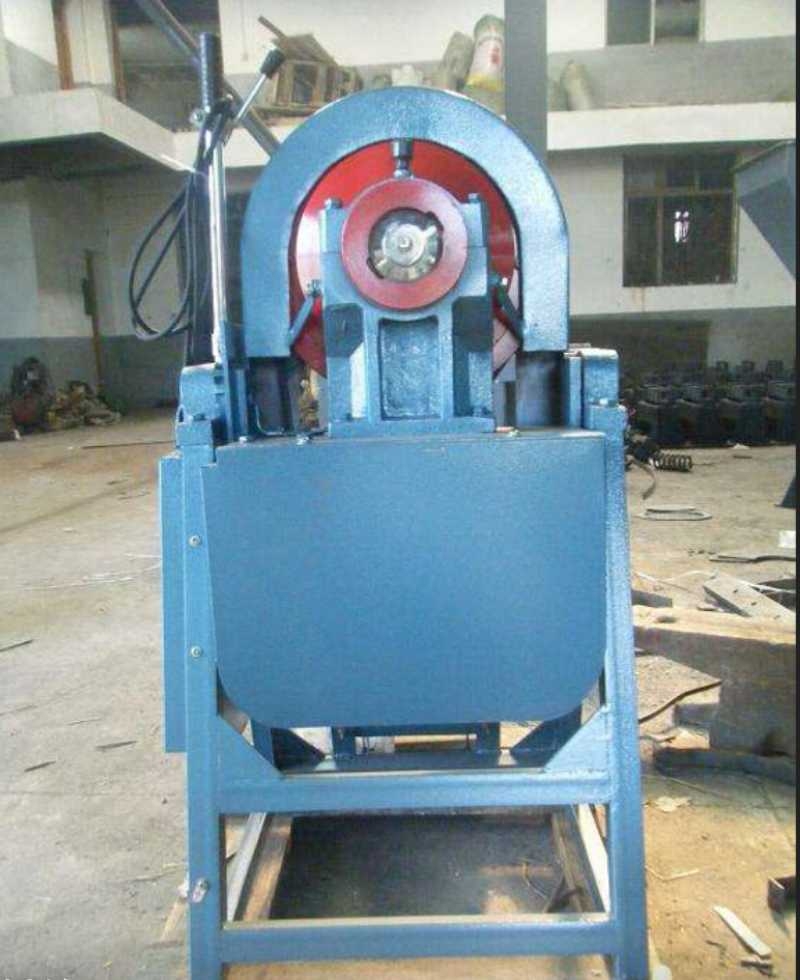

XMQ錐形球磨機樣式

球磨機系統的出力對濕法脫硫系統的脫硫效率的脫硫容量有重大影響，一般來說系統運行時的入口石灰石給料大小即為球磨機漿液制備系統的出力。球磨機運行時，物料與鋼球沿著筒體內壁隨著球磨機的轉動共同上升，到高處后在自然下落，石灰石在球磨機內不斷的被鋼球碾磨成合格的石灰石粉。在球磨機入口有研磨水和石灰石落料沖洗水、旋流站底流漿液，這些將磨機筒體內被碾磨后的細小石灰石顆粒帶出筒體進磨機漿液再循環箱,石灰石中的雜物及未能研磨的石灰石小顆粒通過尾部的旋轉濾網掉入尾部的雜物箱。漿液再循環泵將漿液箱的石灰石漿液打入石灰石漿液旋流站，其中合格的漿液被送至石灰石漿液箱供至吸收塔，不合格的漿液則繼續進入石灰石漿液箱研磨。石灰石濕式球磨機由入口給料部、出料部、回轉筒體、傳動裝置等主要部分組成。中空軸采用鑄鋼件，內部筒體裝有可以更換的襯板，具有良好的耐磨性。運轉平穩，工作可靠。

XMQ錐形球磨機定做

1.3 按卸料方式進行分類

①尾卸式磨機：尾卸式磨機分別以其首尾作為其磨料的入口和出口。磨機在工作時，工作人員從入口端將磨料喂入，再由另一端將其卸出。②中卸式磨機：中卸式磨機的入口在兩端，出口在磨機中部。工作人員通常從兩端喂入磨料，再由筒體中部卸出。

1.4 按排礦方式進行分類

①溢流型：通過中空軸排礦。②格子型：通過格子板排礦。③周邊型：通過筒體周邊排礦。

1.5 按傳動方式分類

①中心傳動球磨機：此類磨機的傳動動力端在機身中心，電動機通過減速機實現了球磨機的運轉。在運轉時，球磨機中心的空心軸在動力系統的驅動下帶動磨體回轉。②邊緣傳動球磨機：電動機通過減速機帶動筒體邊緣的齒輪從而驅動筒體運動。
