螺桿泵闡述

偏心螺桿(轉子)和固定的襯套(定子)。

由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m（清水），自吸高度一般在6m，適用于輸送介質溫度80℃以下(特殊要求可達150℃)。

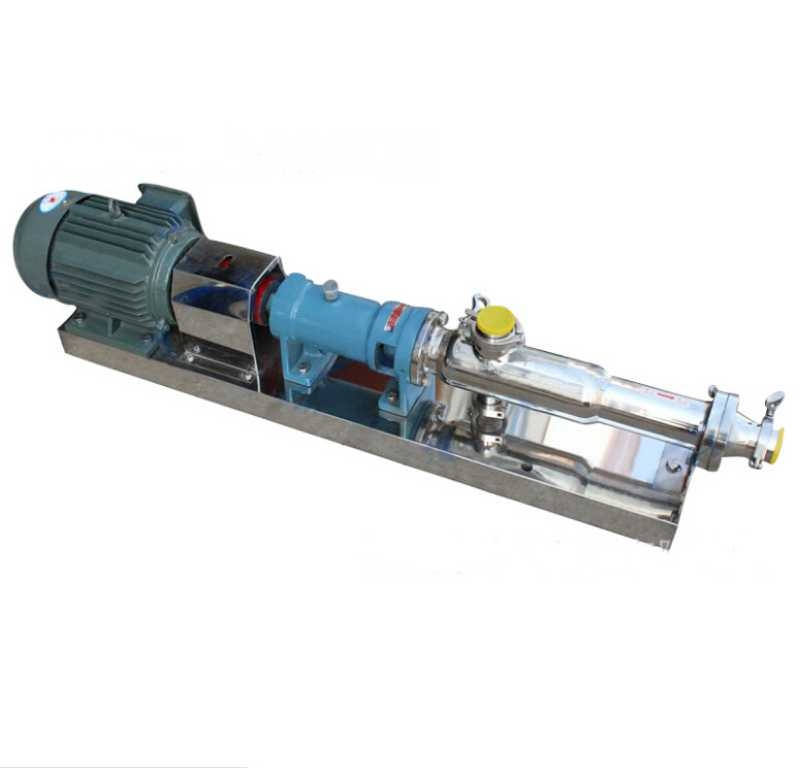

G型單螺桿泵結構緊湊，體積小，簡便。對介質的適應性強，流量平穩，壓力脈動小，自吸能力高。工作溫度可達120℃。廣泛用于食品、冶金、造紙、印染、工、肥、制藥等工業 [2]  。

因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。

傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。

這種泵零件少，結構緊湊，體積小，簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。

螺桿泵描述

(1)裝傾角(θ)。裝傾角指螺旋泵軸對水平面的夾角。它直接影響泵的效率和流量。據有關資料介紹，傾角每增加一度，效率大約降低3%。一般認為傾角在30°～40°為經濟。

(2)間隙。間隙指螺旋葉片與外殼之間的間隙。間隙越小，水漏損失就越小，泵的效率就越高。

(3)轉速(n)。螺旋泵的轉速較慢，一般為20～80 r/min。實驗資料證明：螺旋泵的外徑較大時，轉速宜減小。

(4)提升高度(H)。螺旋泵只有提升高度，而沒有壓水高度。它的提升高度一般為3～8 m。

(5)螺旋葉片直徑(D)。泵的葉片直徑越大，其效率越高，螺旋泵的葉片直徑與泵軸直徑的最佳比例為2:1。

(6)頭數(Z)。頭數指螺旋葉片的片數，一般為1～4片。它們相隔一定的間距環繞泵軸螺旋上升。頭數越多，泵效率也越高。對于一定直徑的螺旋泵，每增加一個葉片頭數，提升能力約增加20%。

螺桿泵類型

【G型單螺桿泵】注意事項

①開機前必先確定運轉方向，不得反轉。

②嚴禁在無介質情況下空運轉，以免損壞定子。

③新裝或停機數天后的泵，不能立即起動，應先向泵體內注入適量機油，再用管子鉗板動幾轉后才可起動。

④輸送高粘度或含顆粒及腐蝕性的介質后，應用水或深劑進行沖洗，防止阻塞，以免下次起動困難。

⑤冬季應排除積液，防止凍裂。

⑥使用過程中軸承箱內應定期加潤滑油，發現軸端有滲流時，要及時處理或調換油封。

⑦在運行中如發生異常情況，應立即停車檢查原因，排除故障。
