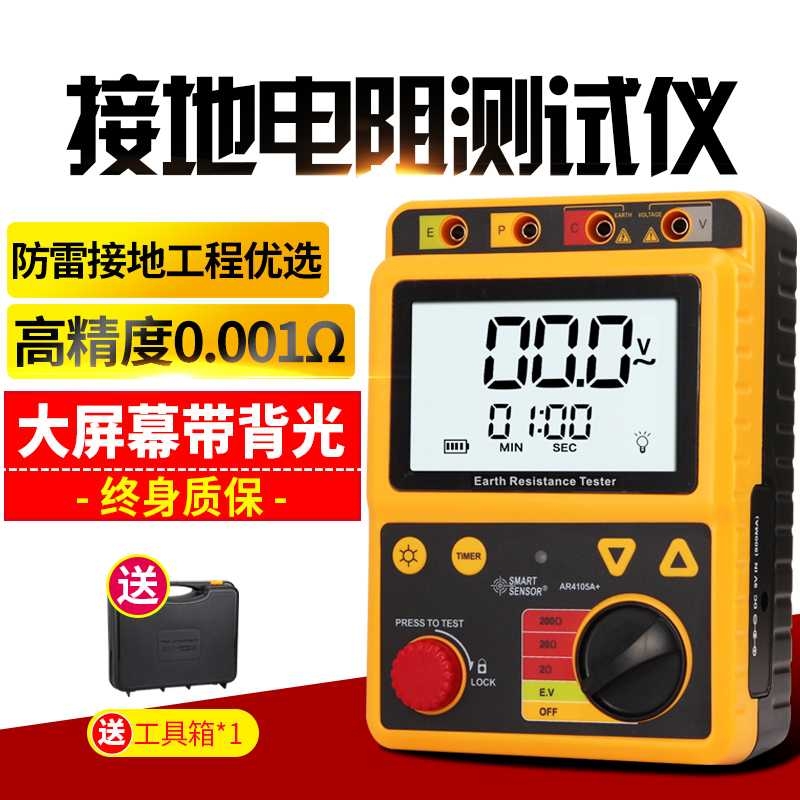

接地電阻測試儀說明

接地電阻測量儀是電力工程建設、運行和工作中的一種常用儀表，采用手搖交流發電機作電源的一種特殊的低電阻測量儀表，在檢定時有它的特點和困難，我國至今尚未制訂出地阻儀的檢定規程，對其原理和檢定進行簡要分析。接地電阻測試儀運行檢查方法1、 使用二個的標準電阻盒100mΩ的試驗品，一個小于100mΩ，一個大于100mΩ,測試儀器電阻調節到100mΩ，電流設定為10A。2、輸入低端線夾住電阻盒公共端，高壓輸出線夾住報端，按住“啟動”按鈕，儀器報證明儀器良好。3、輸入低端線夾住電阻盒公共端，高壓輸出線夾住合格端，按住“啟動”按鈕，儀器無報證明儀器良好。

接地電阻測試儀規格

接地電阻測試儀檢定項目外觀檢查。儀器外觀有無損傷，各開關按鈕是否靈活，數顯指示有無殘缺。隨機附件是否齊全。報臨界值設定誤差。采用標準電阻器法，接線方法與示值誤差檢定的方法相同，在電阻值1Ω、4Ω、10Ω、30Ω、100Ω點進行檢定。指示精度檢查。接地電阻儀的兩端分別接至運行儀的14、16端；將接地電阻測試儀報至預置在1V；接地電阻測試儀的測量值指示在0.1歐姆±5%之內，并同時報（如有指示，應指示在1.0V±5%），被檢測的一起技術參數和功能均屬正常；接地電阻測試儀的測量值指示在0.1歐姆±5%之內但沒有報，然后將一起的測試端從14轉到17的位置上，此時被檢查接地電阻測試儀報，則說明被檢測儀器的技術參數和功能也屬正常；如果檢查結果在上書兩種情況之外，則說明被檢查儀器工作不正常。

接地電阻測試儀描述

垂直方向土壤特性變的影響垂直方向土壤的變我們大多數時候都不可能做到充分的了解，但是這種變對測試結果的影響也是客觀存在的。大多數項目在施工過程中都會有在周圍取土而后回填的情況。回填時一般都是將建筑垃圾回填，這些回填的建筑廢棄物和土壤的導電特性肯定存在差異，而且回填土存在較多空隙，密實度和土壤也差別很大。由于時間短回填土的含水率也不高。使得檢測結果往往失去真實性。因此檢測時應盡可能找有原生土的區域打接地樁，回填土不厚的區域可以除去表面回填浮土在打入接地極。這樣的測試結果才更接近真實情況。
