山東高德數控機床有限公司是一家具有自主進出口權的股份制企業。在滕州機床發展60多年的基礎上，多年來一如既往地以實際行動換取市場及客戶的信任，以誠信為企業理念。尤其在產品的質量和服務上將根據客戶反饋的信息給以切合實際的落實，并真誠地希望各位給我們提出寶貴的意見或建議。
由衷感謝廣大新老客戶多年以來的信賴與支持！
經營：立式銑床，臥式銑床，金屬帶鋸床，帶鋸床，臥式帶鋸床，金屬帶鋸床，可調角度帶鋸床，數控帶鋸床，加工中心，數控車床，帶鋸床，搖臂鉆床廠家。

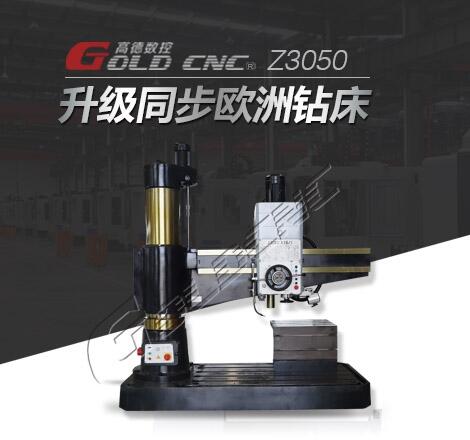

其中 30為搖臂、后面50為鉆孔直徑、×16為臂長，Z3050×16搖臂鉆床適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作，在具有工藝裝備的條件下可以進行鏜孔。
特點;
1、經專業化設備連續加工，確保基礎部件精良。
2、采用液壓預選變速機構，可節省輔助時間。
3、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱輕便快捷。
4、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
5、16級主軸轉速與進給可選配出經濟高效的切削。
6、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
7、有完善的安全保護裝置和外柱防護。
8、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為加大延長。
9、新工藝涂裝和不斷改進的外觀展示時代風范
概述:
搖臂鉆床,也可以稱為橫臂鉆。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉±180°的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。搖臂鉆床加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床的主要變型有滑座式和萬向式兩種。滑座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成，滑座可沿床身導軌移動，以擴大加工范圍，適用于鍋爐、橋梁、機車車輛和造船，機械行業，等行業。
主要結構：
搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。
內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。
主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。
運動形式：
當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：
（1）搖臂鉆床的主運動為主軸的旋轉運動
（2）進給運動為主軸的縱向進給
（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。
主要技術參數：
|
搖臂鉆床參數項目 |
Z3050*16/I |
|
鉆孔直徑（mm） |
50 |
|
主軸端面至工作臺距離（mm） |
320-1120 |
|
主軸中心至立柱母線距離（mm） |
350-1600 |
|
主軸行程（mm） |
315 |
|
主軸錐孔（莫式） |
5 |
|
主軸轉數范圍（rpm） |
25-2000 |
|
主軸轉數級數 |
16 |
|
搖臂回轉角度（°） |
360 |
|
主電機功率（kw） |
4 |
|
升降電機功率（kw） |
1.5 |
|
機床重量（kg） |
3500 |
|
外形尺寸（mm） |
2500*1060*2800 |
本信息由山東高德數控有限公司發出，機械制造，我們更專業，無論是從產品、解決方案，還是到售后服務，高德都可以提供優質的服務
產品誠信可靠，服務貼心完善。
我廠所有產品，保修期限均為一年。
