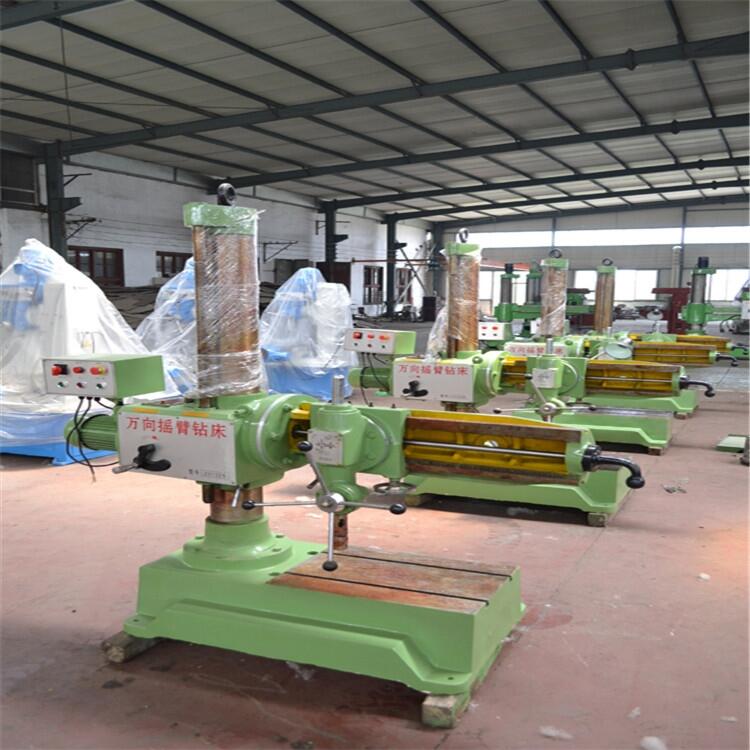

Z3732萬向搖臂鉆床顧名思義是一款可實現全方位360度方向鉆孔的搖臂鉆床。他的原理是齒輪箱套在立柱上，另一端和
搖臂用回轉盤連接，用T型螺栓固定，齒輪箱通過光杠傳輸給主軸動力，而且安裝主軸的滑塊托板也是用的回轉盤和T
型螺栓固定。這樣的話，萬向搖臂鉆床就有3個部位可以旋轉360度。搖臂可以整體的圍繞立柱旋轉360度，也可以
帶動齒輪箱水平旋轉360度，而且主軸還可以在平行于搖臂的基礎上旋轉360度。通過這三個部位的旋轉，保證各個角
度的鉆孔。
1.可以做鉆孔、擴孔、鏜孔、鉸孔、刮平面、攻螺紋和其他類似的工作，適用于各類機器制造業中加工中小型零件，也適用于修理車間。
2.特別適合異型件和斜孔的加工，搖臂可電動升降，也可手動微調。
3.機床底座裝有調平螺絲，可靈活解決地面不平問題。
4.普通Z3732(B)移動萬向搖臂鉆床基礎上增加了水箱和冷卻泵，底座上安裝有地輪，大大方便了用戶的使用、維修和搬運。
5.可選裝自動進刀，提高加工效率
Z3732X8萬向搖臂鉆床
|
主要技術參數 |
Z3732-8 |
|
鉆孔最大直徑mm |
鑄鐵31.5 鋼材25 |
|
主軸端面至工作臺距離mm |
25-870 |
|
主軸中心距立柱母線距離mm |
315-815 |
|
主軸行程mm |
130 |
|
主軸錐孔(莫氏) |
3 |
|
主軸轉速范圍r.p.m |
173.425.686.960 |
|
主軸轉速級數 |
4 |
|
主軸進給量范圍r.p.m |
- |
|
主軸進給量級數 |
3 |
|
搖臂回轉角度 |
360 |
|
主電機功率kw |
1.5 |
|
機床重量kg |
870 |
|
外形尺寸mm |
1800-700-2044 |
