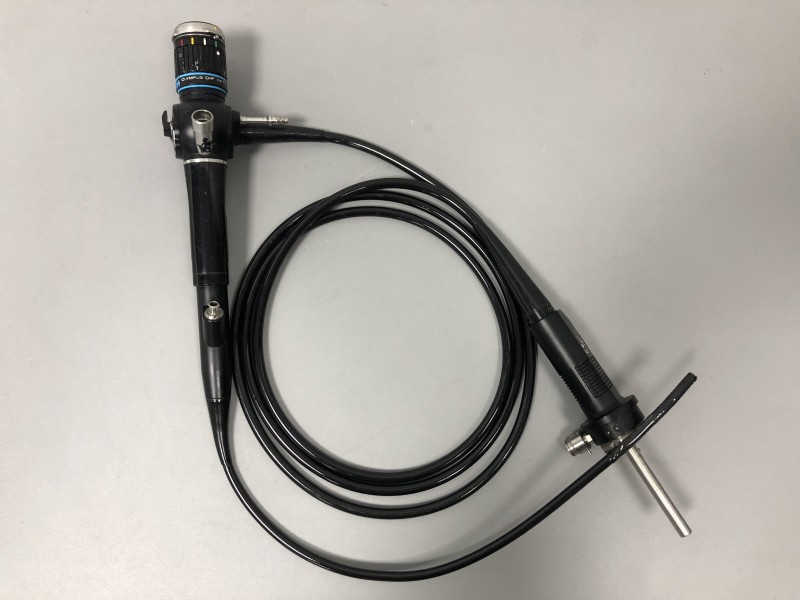

OLYMPUS奧林巴斯CHF-T20電子膽道鏡維修指南

一、常見故障類型及解決方案

1. 圖像異常
   • 傳像束老化/進水：表現為圖像有黑點、模糊或色彩失真，需更換傳像束并檢查密封性。
   • CCD受潮：圖像出現霧狀模糊，需專業烘干處理，避免自行拆解導致進一步損壞。
   • 噴口堵塞：先端部設計為90度拐角，體腔內液質或藥物倒流易堵塞噴口，需用針灸針疏通并清理連接處。
2. 角度控制故障
   • 彎曲橡皮破損：老化或碰撞導致漏氣，需更換彎曲橡皮并重新密封。
   • 角度不足/卡頓：角度鋼絲斷裂或螺旋管磨損導致傳動失效，需更換鋼絲組件和螺旋管。
3. 漏水與漏氣
   • 鉗子管磨損：長期使用導致管道破裂，需更換鉗子管并檢查密封圈。
   • 橡皮破裂：彎曲部橡皮老化或碰撞導致漏水，需更換橡皮并重新密封。
4. 部件老化與破損
   • 插入管老化：外皮發黃變硬，需更換插入管以避免斷裂風險。
   • 光束斷絲：導光束老化或斷裂導致光線傳輸異常，需更換光束。

二、維修案例參考

1. 吉林長春客戶案例
   • 故障現象：傳像束進水老化（圖像有3個黑點）、插入管老化、鉗子管磨損、橡皮破裂漏水。
   • 維修方案：更換傳像束、光束、插入管、鉗子管、蛇骨、鋼絲、螺旋管、橡皮，維修周期10個工作日。
   • 保修周期：6個月。
2. 廣州云啟醫療案例
   • 故障現象：像束損壞、角度不足、橡皮破裂。
   • 維修方案：更換像束、光束、鉗子管、插入管、水氣管、橡皮，維修周期10個工作日。
   • 保修周期：6個月。
3. 其他常見故障案例
   • 圖像干擾與噪點：上機無圖像伴隨干擾，晃動插入管或擺動角度時出現噪點與橫紋，需更換CCD或檢查連接線。
   • 器械通道漏氣：水下測試不通過，需更換密封圈或鉗子管。

三、維修流程與注意事項

1. 故障檢測
   • 外觀檢查：檢查插入管、彎曲橡皮、先端部是否有破損或老化。
   • 功能測試：通過測漏儀檢測漏水情況，使用光功率計測量導光束輸出，用示波器監測CCD信號。
   • 部件拆解：對可疑部件（如傳像束、CCD、角度鋼絲）進行拆解檢查。
2. 維修操作
   • 更換部件：使用原廠配件更換損壞部件（如傳像束、光束、插入管、橡皮）。
   • 清潔與調整：清理噴口、調整角度鋼絲長度或張力、疏通堵塞的水氣管。
   • 密封處理：對漏水部位（如彎曲橡皮、鉗子管）進行密封處理，確保無漏氣漏水。
3. 性能測試
   • 圖像測試：連接主機和顯示器，檢查圖像亮度、色彩和清晰度。
   • 角度測試：操作角度控制旋鈕，驗證彎曲部靈活性。
   • 漏水測試：使用測漏儀確認維修后無漏水。
4. 注意事項
   • 專業維修：內鏡維修需由專業人員操作，避免非專業拆卸導致二次損壞。
   • 原廠配件：使用原廠配件確保維修質量和設備性能。
   • 定期保養：定期清潔、消毒和保養內鏡，延長使用壽命。
   • 規范操作：避免強行彎曲、碰撞硬物等不規范行為，減少故障發生。
