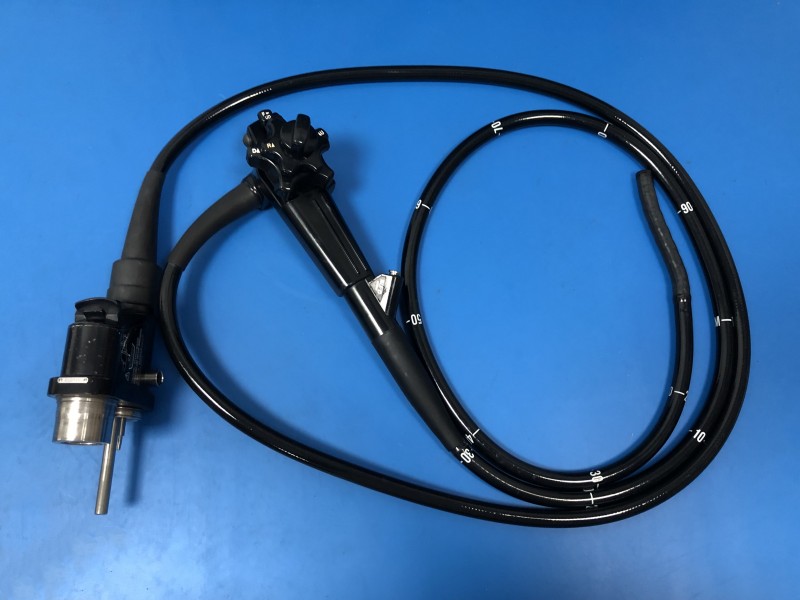

OLYMPUS奧林巴斯CF-V70I腸鏡維修指南

一、常見故障類型及解決方案

1. 圖像異常
   • CCD彩虹紋/黑斑：CCD組件老化或進水導致圖像失真，需更換CCD并檢查密封性。
   • 圖像閃爍/模糊：導光束斷裂或老化導致光線傳輸異常，需更換導光束；若CCD受潮，需專業烘干處理。
   • 視野缺失：噴口堵塞或三棱鏡松動導致光學路徑偏移，需清理噴口或調整三棱鏡位置并緊固。
2. 角度控制故障
   • 彎曲部卡頓/無力：角度鋼絲斷裂或螺旋管磨損導致傳動失效，需更換鋼絲組件和螺旋管。
   • 操作部漏水：彎曲橡皮老化或破損導致液體滲入，需更換彎曲橡皮并重新密封。
3. 漏水與漏氣
   • 鉗子管漏水：先端部碰撞硬物導致鏡頭破損，需更換鉗子管并檢查密封圈。
   • 吸引按鈕漏氣：按鈕磨損或吸引座摩擦導致負壓失效，需更換按鈕組件或吸引座。
4. 部件老化與破損
   • 插入管老化發黃：長期使用導致外皮老化，需更換插入管以避免斷裂風險。
   • 水氣管堵塞：體腔內殘留物堵塞管道，需用專用工具疏通或更換水氣管。

二、維修案例參考

1. CCD彩虹紋與插入管老化
   • 故障現象：圖像出現彩虹紋，邊緣有黑斑，插入管發黃變硬。
   • 維修方案：更換CCD組件、導光束、插入管及彎曲橡皮，維修周期7個工作日，非人為損壞保修3個月。
2. CCD閃爍與鉗子管折損
   • 故障現象：圖像閃爍不定，鉗子管磨損導致器械通道漏氣。
   • 維修方案：更換CCD、光束、鉗子管、插入管及彎曲鋼網，維修周期15個工作日，保修6個月。
3. 三棱鏡松動導致圖像偏移
   • 故障現象：攝像視野向右上方偏移，僅顯示原面積的3/5。
   • 維修方案：拆解接口后蓋，調整三棱鏡位置并緊固，修復后圖像恢復正常。

三、維修流程與注意事項

1. 故障檢測
   • 外觀檢查：檢查插入管、彎曲橡皮、先端部是否有破損或老化。
   • 功能測試：通過測漏儀檢測漏水，使用光功率計測量導光束輸出，用示波器監測CCD信號。
   • 部件拆解：對可疑部件（如CCD、導光束、角度鋼絲）進行拆解檢查。
2. 維修操作
   • 更換部件：使用原廠配件更換損壞部件（如CCD、導光束、插入管）。
   • 清潔與調整：清理噴口、調整三棱鏡位置、疏通堵塞的水氣管。
   • 密封處理：對漏水部位（如彎曲橡皮、鉗子管）進行密封處理。
3. 性能測試
   • 圖像測試：連接主機和顯示器，檢查圖像亮度、色彩和清晰度。
   • 角度測試：操作角度控制旋鈕，驗證彎曲部靈活性。
   • 漏水測試：使用測漏儀確認維修后無漏水。
4. 注意事項
   • 專業維修：內鏡維修需由專業人員操作，避免非專業拆卸導致二次損壞。
   • 原廠配件：使用原廠配件確保維修質量和設備性能。
   • 定期保養：定期清潔、消毒和保養內鏡，延長使用壽命。
   • 規范操作：避免強行彎曲、碰撞硬物等不規范行為，減少故障發生。
