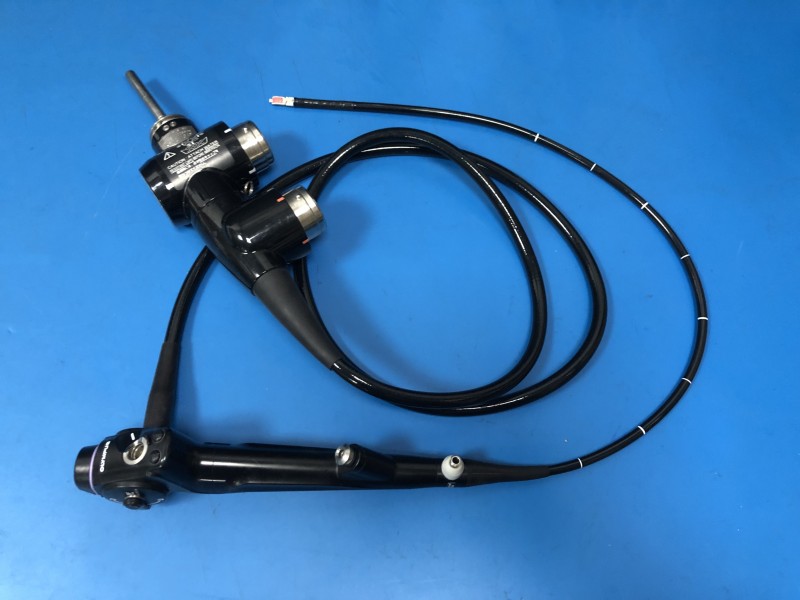

OLYMPUS奧林巴斯BF-UC260FW超聲支氣管鏡的維修需針對光學系統、電子信號傳輸、超聲模塊及操作模式等核心部件進行系統排查，結合專業工具與規范操作流程可有效解決常見故障。 以下為具體維修要點及解決方案：

一、光學系統故障排查與修復

1. 導光束損壞
   • 現象：完全無圖像（黑屏）或圖像極暗（需強光照射才能隱約可見）。
   • 原因：
     • 導光束彎曲半徑過小（標稱最小彎曲半徑為130mm），導致內部光纖斷裂（單根光纖直徑約10μm，斷裂后光損失>30%即影響成像）。
     • 導光束插頭與冷光源接口未對齊（如傾斜插入），強行連接導致插頭內光纖端面劃傷（劃痕深度>5μm會顯著散射光線）。
     • 導光束外皮被消毒液（如含氯消毒劑）腐蝕，導致內部光纖受潮（吸水率>0.5%時透光率下降>50%）。
   • 解決方案：
     • 使用光功率計測量導光束輸出光強（BF-UC260FW標稱輸出>1.5mW），若<1.0mW則需更換導光束（需使用原廠配件，如奧林巴斯Part #WG-8450）。
     • 清潔導光束插頭與冷光源接口，確保對齊后重新連接。
     • 避免使用腐蝕性消毒液，定期檢查導光束外皮完整性。
2. 物鏡故障
   • 現象：圖像模糊、有黑斑或完全無圖像（若物鏡嚴重劃傷或脫落）。
   • 原因：
     • 支氣管鏡先端部接觸患者血液、分泌物或組織碎屑，未及時清潔導致物鏡表面粘附異物（如血痂厚度>0.1mm會遮擋>20%光線）。
     • 物鏡被活檢鉗、細胞刷等附件劃傷（劃痕深度>1μm即影響成像質量）。
     • 先端部撞擊硬物（如氣管壁鈣化結節）導致物鏡脫落（物鏡通過環氧樹脂粘接，抗沖擊力<5N）。
   • 解決方案：
     • 用無水乙醇棉簽輕輕擦拭物鏡表面，去除污垢或血漬。
     • 用顯微鏡（如100倍）觀察物鏡表面劃痕，若劃痕密度>10條/mm2則需更換物鏡（需專業維修人員操作，確保粘接強度>5MPa）。
     • 操作中避免先端部撞擊硬物，使用保護套減少意外損傷。

二、電子信號傳輸故障處理

1. 圖像傳感器（CCD/CMOS）失效
   • 現象：完全無圖像（黑屏）或圖像出現固定噪點（如雪花屏）。
   • 原因：
     • 操作中未佩戴防靜電手環，人體靜電（可達數千伏）通過內鏡接口放電，擊穿傳感器芯片（CCD耐壓通常<50V）。
     • 內鏡清洗消毒后未徹底干燥，水汽通過接口進入傳感器腔體（相對濕度>80%時，金屬引腳易氧化）。
     • 內鏡運輸或使用中劇烈震動（如掉落），導致傳感器焊點脫落（如BGA封裝焊球直徑0.3mm，震動可能導致虛焊）。
   • 解決方案：
     • 操作中佩戴防靜電手環，避免靜電放電。
     • 清洗消毒后用壓縮空氣吹干接口和先端部，確保徹底干燥。
     • 重新焊接傳感器焊點（使用熱風槍加熱至280℃±10℃，持續3秒），或更換傳感器模塊（需通過奧林巴斯官方認證）。
2. 信號線纜斷裂
   • 現象：圖像閃爍、出現橫條紋或完全無圖像（若線纜完全斷裂）。
   • 原因：
     • 內鏡插入部頻繁通過氣管分叉處（彎曲角度>120°），導致信號線纜內部導體斷裂（如同軸電纜中心導體斷裂后信號衰減>30dB）。
     • 操作中強行拉扯內鏡（如通過狹窄氣道時用力過猛），導致線纜與先端部連接處斷裂（該部位為應力集中點）。
   • 解決方案：
     • 用示波器監測信號線纜輸出端（如CCD時鐘信號），觀察是否有脈沖波形（頻率應與主機設置一致）。
     • 更換信號線纜（需使用原廠配件，確保信號傳輸穩定性）。
     • 操作中避免強行彎曲內鏡，彎曲角度控制在標稱范圍內（如BF-UC260FW為130°-180°）。

三、超聲模塊故障修復

1. 超聲圖像無顯示或顯示異常
   • 現象：超聲圖像無顯示（黑白屏）或顯示異常（如雪花噪點、偽影）。
   • 原因：
     • 超聲探頭使用時間過長（>500次），壓電晶體（如PZT-5H）性能下降（機電耦合系數Kt從0.7降至0.5以下）。
     • 設備啟動時提示“Ultrasound Module Error”或類似報警代碼，表明超聲模塊供電電壓不穩定（如標稱±15V但實際輸出波動>±1V），導致信號處理芯片（如AD9271）工作異常。
     • 超聲模塊與高頻電刀、監護儀等設備共用電源，高頻噪聲（如>1MHz）通過電源線耦合進入信號處理電路。
   • 解決方案：
     • 更換超聲探頭（需通過奧林巴斯官方認證，確保性能匹配）。
     • 用萬用表測量超聲模塊供電電壓（±15V輸出端），波動應<±0.5V，若異常則更換電源模塊。
     • 為超聲模塊配備獨立電源，避免高頻噪聲干擾。

四、操作模式故障排除

1. 圖像模式切換異常
   • 現象：誤將內鏡切換至超聲模式（如按下超聲激活按鈕），導致光學圖像消失。
   • 原因：
     • 操作中無意觸碰超聲激活按鈕（如BF-UC260FW的超聲按鈕位于手柄側方，易被手指誤壓）。
     • 內鏡主機固件異常（如版本不匹配），導致模式切換功能混亂。
   • 解決方案：
     • 按下超聲按鈕時確認操作意圖，避免誤觸發。
     • 通過奧林巴斯官方軟件（如EVIS EXERA III Service Tool）重新刷寫內鏡主機固件，恢復默認模式切換功能。
2. 圖像參數異常
   • 現象：圖像亮度、對比度異常（如過暗或過亮），甚至無圖像。
   • 原因：
     • 在設備菜單中誤修改圖像參數（如將“Gain”調至0或“Brightness”調至最/低）。
     • 非易失性存儲器（如EEPROM）損壞，導致默認參數丟失或亂碼。
   • 解決方案：
     • 在設備設置菜單中選擇“Factory Reset”，恢復默認圖像參數。
     • 更換非易失性存儲器（需專業維修人員操作，確保數據完整性）。
