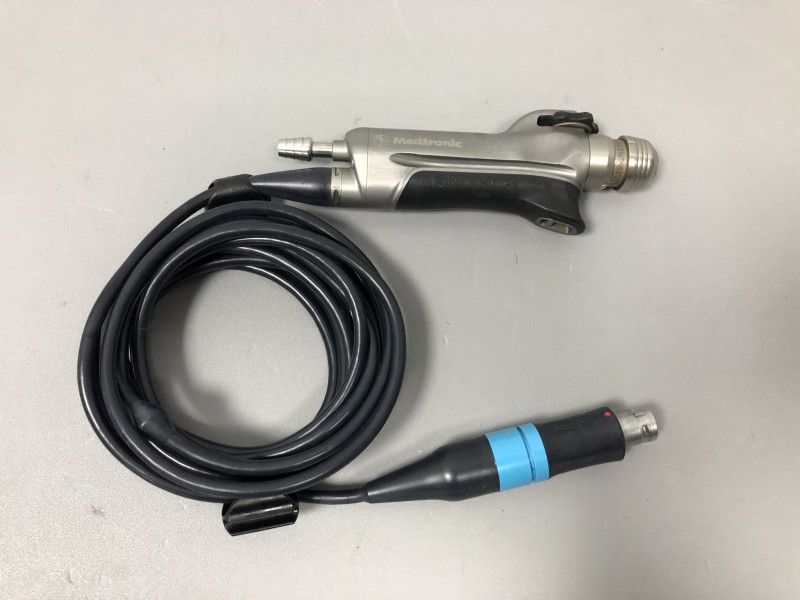

MEDTRONIC美敦力1899200 M5動力手柄是骨科或神經外科手術中與動力主機（如Midas Rex Legend或Midas Rex MX系列）配合使用的核心部件，負責將電能轉化為機械能，驅動鉆頭、鋸片等工具進行精準切割或鉆孔。其內部集成了高速電機（轉速通常可達400-80,000 RPM）、溫度傳感器、霍爾傳感器、控制電路板、軸承系統及密封結構，需滿足高轉速穩定性、低振動（＜0.1mm）、耐高溫（電機工作時溫度可達80-100℃）及防水防塵（IPX6及以上）要求。以下是對該型號動力手柄的詳細維修指南：

一、維修前準備

1. 工具與材料

• 專用工具：
  • 防靜電手環（接地電阻＜1Ω，避免靜電損壞電路板）。
  • 精密螺絲刀套裝（含PH000、T2、T3規格，用于拆卸手柄外殼螺絲）。
  • 扭矩扳手（量程0.1-5N·m，精度±0.05N·m，用于緊固電機軸承和固定螺絲）。
  • 熱風槍（溫度可調，范圍50-200℃，用于拆卸焊接元件或軟化密封膠）。
  • 示波器（帶寬≥100MHz，采樣率≥1GSa/s，用于檢測電機驅動信號和傳感器輸出）。
  • 紅外測溫儀（量程-50℃~500℃，精度±1℃，用于監測電機溫度）。
• 耗材：
  • 原廠電機（型號需匹配1899200，非原廠電機可能導致轉速不穩或振動過大）。
  • 陶瓷軸承（如NSK 608ZZ，壽命≥500小時，需與原廠參數一致）。
  • 霍爾傳感器（如Allegro A1363，用于檢測電機轉速和方向，需與原廠參數匹配）。
  • 溫度傳感器（如NTC 10KΩ，用于監測電機溫度，需與原廠參數一致）。
  • 密封圈（材質為氟橡膠或硅橡膠，耐高溫、耐腐蝕，如Viton 75 Shore A）。
  • 導熱硅脂（如Arctic MX-4，用于電機與散熱片之間的熱傳導）。
  • 導電銀漆（用于修復電路板上的斷線或焊盤脫落）。
• 檢測設備：
  • 萬用表（真有效值測量，精度±0.5%，用于檢測電阻、電壓、電流）。
  • 絕緣電阻測試儀（耐壓500V，測試范圍0-100MΩ，用于檢測絕緣性能）。
  • 振動分析儀（如Fluke 810，用于檢測電機振動頻率和幅值）。
  • 轉速計（如HIOKI 3280-10，用于校準電機轉速）。

2. 安全規范

• 斷電操作：
  • 關閉動力主機電源，拔掉手柄連接線，等待5分鐘使內部電容放電（避免觸電）。
• 防靜電措施：
  • 佩戴防靜電手環，并將另一端接地（如連接至金屬工作臺）。
• 感染控制：
  • 若手柄曾接觸患者體液，需用75%醫用酒精擦拭外殼，或按醫院感染控制規范進行低溫等離子滅菌（需確認手柄是否支持滅菌，部分型號僅支持表面擦拭消毒）。

二、分步維修流程

步驟1：外觀與初步檢查

1. 檢查外殼：
   • 觀察外殼是否有裂紋、變形或液體滲入痕跡（可能因摔落或消毒不當導致）。
   • 檢查連接器（如動力主機接口、延長線接口）是否有磨損或氧化（若氧化，可用無水酒精棉簽擦拭）。
2. 測試基本功能：
   • 連接動力主機，啟動手柄，觀察電機是否運轉（如有無異響、振動過大或轉速不穩）。
   • 聽是否有異常噪音（如軸承卡滯、電機掃膛、齒輪磨損）。
   • 感受手柄溫度（運行5分鐘后，外殼溫度應＜50℃，若過高可能是散熱不良或電機故障）。

步驟2：拆卸動力手柄外殼

1. 移除前端蓋：
   • 用塑料撬片沿前端蓋邊緣輕輕撬開（通常為卡扣式設計）。
2. 拆卸固定螺絲：
   • 卸下外殼四周的固定螺絲（通常4-6顆，扭矩值參考說明書，一般為1-2N·m）。
3. 分離外殼：
   • 緩慢拉開外殼，注意內部線纜連接（如電機線、傳感器線、LED指示燈線）。
   • 若線纜老化，需記錄線序或拍照留存，避免插反。

步驟3：定位故障模塊

根據初步檢查結果，定位故障可能所在的模塊：

• 電機模塊：
  • 癥狀：電機不轉、轉速不穩、振動過大、溫度過高。
  • 檢查：用萬用表測量電機繞組電阻（若為∞可能是斷路，若接近0Ω可能是短路）。
• 傳感器模塊：
  • 癥狀：轉速顯示錯誤、方向判斷錯誤、過溫保護誤觸發。
  • 檢查：用示波器檢測霍爾傳感器輸出信號（轉速信號應為方波，頻率與轉速成正比）。
• 控制電路板模塊：
  • 癥狀：參數顯示錯誤、功能按鍵失靈、驅動信號異常。
  • 檢查：用示波器檢測電路板輸出信號（如PWM信號頻率和占空比是否與轉速設置一致）。
• 軸承模塊：
  • 癥狀：振動過大、噪音異常、電機卡滯。
  • 檢查：用振動分析儀檢測軸承振動頻率（若出現高頻振動，可能是軸承損壞）。
• 密封系統模塊：
  • 癥狀：手柄內部進水、生銹、電機短路。
  • 檢查：檢查密封圈是否老化、變形（若異常，需更換密封圈）。

步驟4：維修或更換故障部件

1. 電機維修

• 拆卸電機：
  • 卸下電機固定螺絲（通常2-4顆），輕輕拔出電機（注意不要拉斷連接線）。
• 檢查電機繞組：
  • 用萬用表測量電機繞組電阻（若為∞可能是斷路，若接近0Ω可能是短路）。
• 更換電機：
  • 若電機損壞，需更換原廠電機（非原廠電機可能導致轉速不穩或振動過大）。

2. 傳感器維修

• 拆卸傳感器：
  • 卸下傳感器固定螺絲（通常1-2顆），輕輕拔出傳感器（注意不要拉斷連接線）。
• 檢查傳感器輸出：
  • 用示波器檢測霍爾傳感器輸出信號（轉速信號應為方波，頻率與轉速成正比）。
• 更換傳感器：
  • 若傳感器損壞，需更換同規格傳感器（如Allegro A1363，需與原廠參數匹配）。

3. 控制電路板維修

• 檢查電路板：
  • 觀察電路板是否有燒毀痕跡（如電容鼓包、電阻變色、芯片裂紋）。
  • 用示波器檢測關鍵信號（如PWM信號、傳感器輸入信號）。
• 修復電路板：
  • 若電路板有斷線或焊盤脫落，可用導電銀漆修復。
  • 若芯片損壞，需更換原廠芯片（非原廠芯片可能導致兼容性問題）。

4. 軸承維修

• 拆卸軸承：
  • 用軸承拉馬或熱風槍加熱軸承座（溫度控制在100-120℃），輕輕拔出軸承。
• 檢查軸承狀態：
  • 觀察軸承滾道是否有磨損、點蝕或保持架斷裂。
• 更換軸承：
  • 若軸承損壞，需更換同規格陶瓷軸承（如NSK 608ZZ，壽命≥500小時）。

5. 密封系統維修

• 更換密封圈：
  • 卸下舊密封圈，用無塵布擦拭密封槽，安裝新密封圈（確保密封圈完全嵌入密封槽，無扭曲）。
• 涂抹密封膠（若需要）：
  • 在密封圈外側涂抹少量硅橡膠密封膠（如Dow Corning 732，增強密封效果）。

步驟5：重新組裝與測試

1. 恢復連接：
   • 按拆解順序倒序安裝電機、傳感器、控制電路板、軸承、密封圈，確保每個螺絲擰緊至規定扭矩。
2. 涂抹導熱硅脂：
   • 在電機與散熱片之間涂抹適量導熱硅脂（如Arctic MX-4，厚度0.1-0.2mm），確保熱傳導效率。
3. 初步測試：
   • 連接動力主機，啟動手柄，觀察電機是否運轉（如有無異響、振動過大或轉速不穩）。
4. 功能測試：
   • 用轉速計校準電機轉速（實際轉速應與設置轉速誤差＜±1%）。
   • 用振動分析儀檢測電機振動頻率（振動幅值應＜0.1mm）。

三、常見故障與處理方法

1. 電機不轉

• 可能原因：
  • 電機繞組斷路、控制電路板故障、電源模塊故障。
• 處理步驟：
  1. 用萬用表測量電機繞組電阻（若為∞，可能是電機斷路）。
  2. 若電機正常，檢查控制電路板輸出信號（若無PWM信號，可能是電路板故障）。
  3. 若電路板正常，檢查電源模塊輸出電壓（若電壓異常，可能是電源模塊故障）。

2. 轉速不穩

• 可能原因：
  • 電機軸承磨損、霍爾傳感器故障、控制電路板驅動信號異常。
• 處理步驟：
  1. 用振動分析儀檢測軸承振動頻率（若出現高頻振動，可能是軸承損壞）。
  2. 若軸承正常，檢查霍爾傳感器輸出信號（若信號不穩定，可能是傳感器故障）。
  3. 若傳感器正常，檢查控制電路板驅動信號（若PWM信號占空比波動，可能是電路板故障）。

3. 振動過大

• 可能原因：
  • 電機軸承損壞、動平衡不良、齒輪磨損。
• 處理步驟：
  1. 用振動分析儀檢測軸承振動頻率（若出現高頻振動，可能是軸承損壞）。
  2. 若軸承正常，檢查電機動平衡（若不平衡，需重新校準動平衡）。
  3. 若動平衡正常，檢查齒輪磨損情況（若齒輪磨損，需更換齒輪）。

4. 溫度過高

• 可能原因：
  • 電機散熱不良、軸承卡滯、驅動電流過大。
• 處理步驟：
  1. 檢查散熱片是否堵塞（若堵塞，需清理散熱片）。
  2. 檢查軸承狀態（若軸承卡滯，需更換軸承）。
  3. 檢查驅動電流（若電流過大，可能是控制電路板故障）。

四、維修后驗證與校準

1. 功能驗證

• 負載測試：
  • 連接動力主機和模擬負載（如扭矩測試儀），啟動手柄，觀察電機是否運轉平穩，有無異常噪音或振動。
• 安全測試：
  • 檢查接地電阻（應＜0.1Ω）、絕緣電阻（應＞1MΩ）。

2. 校準（需專業設備）

• 轉速校準：
  • 用轉速計校準電機轉速（實際轉速應與設置轉速誤差＜±1%）。
• 溫度校準：
  • 用紅外測溫儀監測電機溫度（運行30分鐘后，溫度應＜80℃）。
• 振動校準：
  • 用振動分析儀檢測電機振動頻率（振動幅值應＜0.1mm）。

五、維護建議

1. 日常檢查

• 每次使用后清潔手柄外殼（用濕布擦拭，避免液體滲入）。
• 檢查連接器是否松動或氧化（若氧化，可用無水酒精棉簽擦拭）。

2. 定期保養

• 每200小時檢查軸承狀態（如振動、噪音，若異常需更換軸承）。
• 每500小時聯系廠家進行全面檢測（如電機繞組電阻、傳感器輸出、密封性能）。
