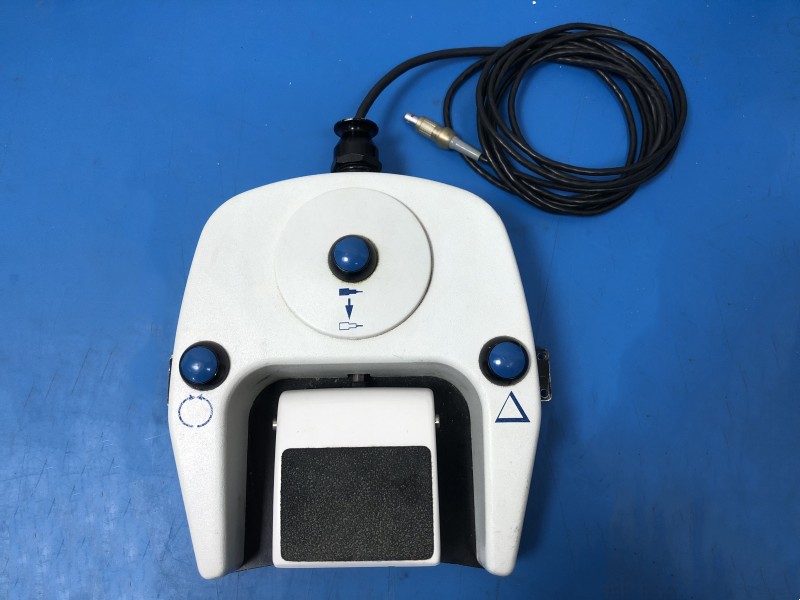

MEDTRONIC美敦力1898430動力腳踏是骨科或神經外科手術中與動力主機（如Midas Rex系列）配合使用的關鍵控制部件，通過踩踏觸發手柄的啟停、轉速調節及正反轉切換。其內部集成了壓力傳感器、微動開關、控制電路板、線纜及防水密封結構，需滿足高可靠性、防水防塵（通常IPX4及以上）及耐化學腐蝕要求。以下是對該型號動力腳踏的詳細維修指南：

一、維修前準備

1. 工具與材料

• 專用工具：
  • 防靜電手環（接地電阻＜1Ω，避免靜電損壞電路板）。
  • 精密螺絲刀套裝（含PH000、T2、T3規格，用于拆卸外殼螺絲）。
  • 扭矩扳手（量程0.1-2N·m，精度±0.05N·m，用于緊固關鍵部件）。
  • 熱風槍（溫度可調，范圍50-200℃，用于拆卸焊接元件）。
  • 示波器（帶寬≥50MHz，采樣率≥500MSa/s，用于檢測傳感器信號）。
• 耗材：
  • 原廠壓力傳感器（型號需匹配1898430，非原廠傳感器可能導致觸發靈敏度異常）。
  • 微動開關（壽命≥10萬次，如Omron D2F系列，需與原廠參數一致）。
  • 密封圈（材質為氟橡膠或硅橡膠，耐高溫、耐腐蝕，如Viton 75 Shore A）。
  • 線纜（長度、截面積、屏蔽層需與原廠一致，如AWG24屏蔽線）。
  • 導電硅脂（用于微動開關觸點潤滑，如Caig DeoxIT D5）。
• 檢測設備：
  • 萬用表（真有效值測量，精度±0.5%，用于檢測電阻、電壓、電流）。
  • 絕緣電阻測試儀（耐壓500V，測試范圍0-100MΩ，用于檢測絕緣性能）。
  • 壓力測試儀（量程0-50N，精度±0.1N，用于校準觸發壓力）。

2. 安全規范

• 斷電操作：
  • 關閉動力主機電源，拔掉腳踏連接線，等待5分鐘使內部電容放電（避免觸電）。
• 防靜電措施：
  • 佩戴防靜電手環，并將另一端接地（如連接至金屬工作臺）。
• 感染控制：
  • 若腳踏曾接觸患者體液，需用75%醫用酒精擦拭外殼，或按醫院感染控制規范進行低溫等離子滅菌（需確認腳踏是否支持滅菌，部分型號僅支持表面擦拭消毒）。

二、分步維修流程

步驟1：外觀與初步檢查

1. 檢查外殼：
   • 觀察外殼是否有裂紋、變形或液體滲入痕跡（可能因摔落或消毒不當導致）。
   • 檢查連接器（如動力主機接口、延長線接口）是否有磨損或氧化（若氧化，可用無水酒精棉簽擦拭）。
2. 測試基本功能：
   • 連接動力主機，踩踏腳踏，觀察主機是否響應（如手柄啟停、轉速變化）。
   • 聽是否有異常噪音（如微動開關卡滯、彈簧斷裂）。
   • 感受踩踏力度是否均勻（若某區域阻力異常，可能是壓力傳感器故障）。

步驟2：拆卸動力腳踏外殼

1. 移除防滑墊：
   • 用塑料撬片沿防滑墊邊緣輕輕撬開（通常為膠粘式設計）。
2. 拆卸固定螺絲：
   • 卸下外殼四周的固定螺絲（通常4-6顆，扭矩值參考說明書，一般為0.5-1N·m）。
3. 分離外殼：
   • 緩慢拉開外殼，注意內部線纜連接（如壓力傳感器線、微動開關線、LED指示燈線）。
   • 若線纜老化，需記錄線序或拍照留存，避免插反。

步驟3：定位故障模塊

根據初步檢查結果，定位故障可能所在的模塊：

• 壓力傳感器模塊：
  • 癥狀：踩踏無響應、觸發壓力異常（如需用力踩踏才觸發）。
  • 檢查：用萬用表測量傳感器輸出電壓（踩踏時電壓應隨壓力線性變化，若不變可能是傳感器損壞）。
• 微動開關模塊：
  • 癥狀：啟停功能失靈、正反轉切換異常。
  • 檢查：用萬用表檢測開關通斷（踩踏時開關應閉合，釋放時斷開，若狀態異常可能是開關損壞）。
• 控制電路板模塊：
  • 癥狀：參數顯示錯誤（如轉速顯示異常）、功能按鍵失靈。
  • 檢查：用示波器檢測電路板輸出信號（如PWM信號頻率是否與轉速成正比）。
• 線纜模塊：
  • 癥狀：間歇性失靈、信號干擾（如轉速波動）。
  • 檢查：用萬用表測量線纜電阻（若為∞可能是斷路，若接近0Ω可能是短路）。
• 密封系統模塊：
  • 癥狀：腳踏內部進水、生銹。
  • 檢查：檢查密封圈是否老化、變形（若異常，需更換密封圈）。

步驟4：維修或更換故障部件

1. 壓力傳感器維修

• 拆卸傳感器：
  • 卸下傳感器固定螺絲（通常2-4顆），輕輕拔出傳感器（注意不要拉斷連接線）。
• 檢查傳感器輸出：
  • 用萬用表測量傳感器輸出電壓（踩踏時電壓應隨壓力線性變化，若不變可能是傳感器損壞）。
• 更換傳感器：
  • 若傳感器損壞，需更換原廠傳感器（非原廠傳感器可能導致觸發靈敏度異常）。

2. 微動開關維修

• 拆卸開關：
  • 卸下開關固定螺絲（通常1-2顆），輕輕拔出開關（注意不要拉斷連接線）。
• 檢查開關狀態：
  • 用萬用表檢測開關通斷（踩踏時開關應閉合，釋放時斷開，若狀態異常可能是開關損壞）。
• 更換開關：
  • 若開關損壞，需更換同規格開關（如Omron D2F-01，壽命≥10萬次）。

3. 控制電路板維修

• 檢查電路板：
  • 觀察電路板是否有燒毀痕跡（如電容鼓包、電阻變色、芯片裂紋）。
  • 用示波器檢測關鍵信號（如PWM信號、傳感器輸入信號）。
• 更換電路板：
  • 若電路板損壞，需更換原廠電路板（非原廠電路板可能導致兼容性問題）。

4. 線纜維修

• 檢查線纜：
  • 用萬用表測量線纜電阻（若為∞可能是斷路，若接近0Ω可能是短路）。
  • 觀察線纜外皮是否有破損（若破損，需用熱縮管修復或更換線纜）。
• 更換線纜：
  • 若線纜損壞，需更換同規格線纜（長度、截面積、屏蔽層需與原廠一致）。

5. 密封系統維修

• 更換密封圈：
  • 卸下舊密封圈，用無塵布擦拭密封槽，安裝新密封圈（確保密封圈完全嵌入密封槽，無扭曲）。
• 涂抹密封膠（若需要）：
  • 在密封圈外側涂抹少量硅橡膠密封膠（如Dow Corning 732，增強密封效果）。

步驟5：重新組裝與測試

1. 恢復連接：
   • 按拆解順序倒序安裝壓力傳感器、微動開關、控制電路板、線纜、密封圈，確保每個螺絲擰緊至規定扭矩。
2. 初步測試：
   • 連接動力主機，踩踏腳踏，觀察主機是否響應（如手柄啟停、轉速變化）。
3. 功能測試：
   • 用壓力測試儀校準觸發壓力（踩踏力應在10-30N范圍內，誤差＜±1N）。
   • 用示波器檢測傳感器輸出信號（踩踏時電壓應隨壓力線性變化）。

三、常見故障與處理方法

1. 踩踏無響應

• 可能原因：
  • 壓力傳感器損壞、微動開關卡滯、控制電路板故障。
• 處理步驟：
  1. 檢查壓力傳感器輸出電壓（若不變，可能是傳感器損壞）。
  2. 檢查微動開關通斷（若狀態異常，可能是開關損壞）。
  3. 若傳感器和開關正常，檢查控制電路板輸出信號（若無信號，可能是電路板損壞）。

2. 觸發壓力異常

• 可能原因：
  • 壓力傳感器校準錯誤、彈簧疲勞、密封圈變形。
• 處理步驟：
  1. 用壓力測試儀校準觸發壓力（踩踏力應在10-30N范圍內，誤差＜±1N）。
  2. 檢查彈簧是否疲勞（若彈簧長度縮短＞10%，需更換彈簧）。
  3. 檢查密封圈是否變形（若變形，需更換密封圈）。

3. 啟停功能失靈

• 可能原因：
  • 微動開關損壞、控制電路板故障、線纜斷路。
• 處理步驟：
  1. 檢查微動開關通斷（若狀態異常，可能是開關損壞）。
  2. 若開關正常，檢查控制電路板輸出信號（若無信號，可能是電路板損壞）。
  3. 若電路板正常，檢查線纜電阻（若為∞，可能是線纜斷路）。

4. 信號干擾（轉速波動）

• 可能原因：
  • 線纜屏蔽層破損、接地不良、電源模塊干擾。
• 處理步驟：
  1. 檢查線纜屏蔽層是否破損（若破損，需用熱縮管修復或更換線纜）。
  2. 檢查接地電阻（應＜0.1Ω）。
  3. 若線纜和接地正常，檢查電源模塊輸出電壓（若波動＞5%，可能是電源模塊故障）。

四、維修后驗證與校準

1. 功能驗證

• 負載測試：
  • 連接動力主機和模擬負載（如扭矩測試儀），踩踏腳踏，觀察手柄是否運轉平穩，有無異常噪音或振動。
• 安全測試：
  • 檢查接地電阻（應＜0.1Ω）、絕緣電阻（應＞1MΩ）。

2. 校準（需專業設備）

• 觸發壓力校準：
  • 用壓力測試儀校準踩踏力（應在10-30N范圍內，誤差＜±1N）。
• 傳感器輸出校準：
  • 用示波器檢測傳感器輸出電壓（踩踏時電壓應隨壓力線性變化，斜率應與原廠一致）。
• 信號延遲校準：
  • 用示波器測量從踩踏到主機響應的時間（應＜100ms，若過長可能是電路板延遲）。

五、維護建議

1. 日常檢查

• 每次使用后清潔腳踏外殼（用濕布擦拭，避免液體滲入）。
• 檢查連接器是否松動或氧化（若氧化，可用無水酒精棉簽擦拭）。

2. 定期保養

• 每200小時檢查密封圈是否老化（如變硬、開裂，需更換）。
• 每500小時聯系廠家進行全面檢測（如壓力傳感器校準、微動開關壽命測試、線纜絕緣檢測）。
