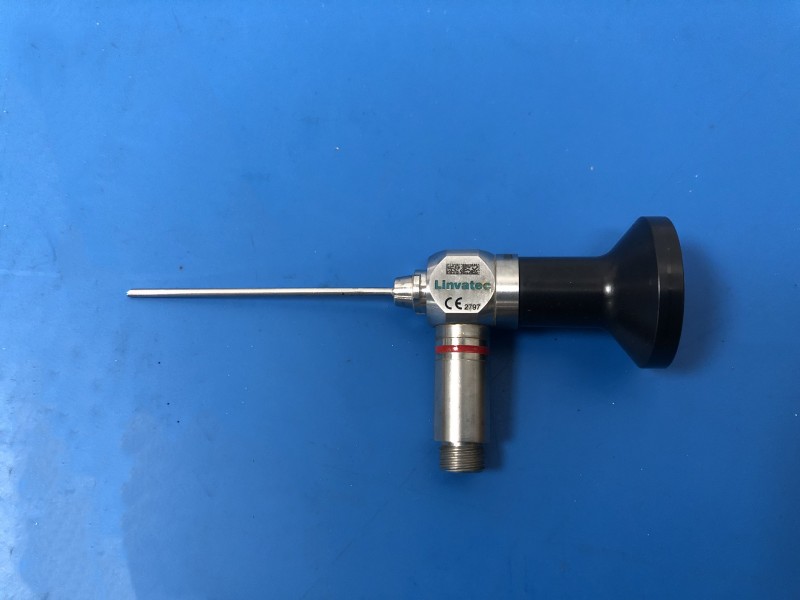

LINVATEC林弗泰克T1930關節鏡是骨科微創手術中用于診斷與治療關節疾病的核心設備，其維修需結合光學成像原理、機械結構穩定性及臨床使用場景。以下從故障分類、維修流程、關鍵部件修復、測試驗證及預防性維護等方面展開詳細說明：

一、常見故障類型及原因分析

1. 圖像模糊或失真

• 表現：
  • 視野中出現黑斑、條紋或色彩偏差（如偏黃/偏藍），對比度下降（正常應＞80%）。
  • 圖像邊緣模糊或畸變（如圓形物體顯示為橢圓形）。
• 原因：
  • 光學系統污染：
    • 鏡片表面沾染血漬、組織碎屑或消毒劑殘留（如含氯消毒液腐蝕鏡片鍍膜）。
    • 光纖束斷裂（單根光纖直徑8-10μm，斷裂＞5%會導致亮度下降＞30%）。
  • 機械損傷：
    • 鏡管彎曲（彎曲半徑＜10mm時易導致內部光纖斷裂）或前端物鏡劃傷（深度＞0.02mm影響成像）。

2. 器械通道堵塞或卡滯

• 表現：
  • 操作器械（如刨削刀頭）無法順利通過通道（阻力＞2N），或通道內壁劃傷器械表面。
  • 通道密封失效（液體泄漏率＞0.5mL/min）。
• 原因：
  • 通道內壁磨損：
    • 長期使用（＞200次手術）導致內壁鍍層（如聚四氟乙烯）脫落，粗糙度從Ra0.2μm升至Ra1.0μm以上。
  • 異物殘留：
    • 手術中組織碎屑（如軟骨顆粒）或血凝塊堵塞通道（直徑＜2mm的顆粒易卡滯）。

3. 光源接口故障

• 表現：
  • 連接光源后無圖像（或亮度極低），或接口處發熱（溫度＞50℃）。
  • 接口松動導致接觸不良（電壓波動＞10%）。
• 原因：
  • 接口氧化：
    • 光源接口（如SMA905標準接口）長期暴露于潮濕環境（相對濕度＞80%）導致銅觸點氧化（接觸電阻＞50mΩ）。
  • 內部線路斷裂：
    • 接口至鏡體的信號線（如同軸電纜）因反復彎折（＞5000次）斷裂（阻抗從50Ω升至∞）。

4. 外管破損或漏水

• 表現：
  • 外管表面出現裂紋（長度＞3mm）或穿孔（直徑＞0.5mm），導致關節腔內液體滲入鏡體。
  • 鏡體重量異常增加（滲入液體＞1mL時重量增加＞1g）。
• 原因：
  • 外力損傷：
    • 術中鏡體被器械碰撞（如骨錘敲擊）或掉落（高度＞1m）導致外管變形或破裂。
  • 材料老化：
    • 外管材料（如不銹鋼316LVM或聚醚醚酮PEEK）因長期高壓滅菌（＞100次）老化，抗沖擊強度下降＞30%。

二、維修流程與關鍵步驟

1. 初步檢查與分類

• 外觀檢查：
  • 用放大鏡（20×）觀察外管表面是否有劃痕、裂紋或變形，檢查光源接口是否松動或氧化。
  • 記錄鏡體序列號及使用次數（通過LINVATEC軟件查詢維修歷史）。
• 功能測試：
  • 連接光源和攝像頭，觀察圖像質量（分辨率、對比度、色彩還原度）。
  • 模擬器械操作：將標準器械（如直徑2.5mm的刨削刀頭）插入通道，測試阻力（正常應＜1.5N）。

2. 關鍵部件修復或更換

• 光學系統修復：
  • 鏡片清潔：
    • 用無塵棉簽蘸取專用清洗液（如99.7%異丙醇）輕輕擦拭鏡片表面，避免劃傷鍍膜（如增透膜、防水膜）。
    • 對光纖束斷裂處進行熔接：用光纖熔接機（如FSM-60S）在顯微鏡（400×）下對準光纖端面，熔接損耗＜0.1dB。
  • 物鏡更換：
    • 若物鏡劃傷（深度＞0.02mm），用激光切割機去除舊物鏡，并粘貼新物鏡（材料為藍寶石玻璃，硬度HRC 9），確保焦距符合設計值（如T1930物鏡焦距5mm±0.1mm）。
• 器械通道修復：
  • 內壁拋光：
    • 用微型拋光機（轉速5000rpm）配合氧化鋁拋光膏（粒度0.3μm）對磨損內壁進行拋光，恢復粗糙度至Ra0.2-0.4μm。
  • 通道清洗：
    • 用高壓氣/槍（0.3MPa）吹掃通道內壁，并用內窺鏡（直徑1.0mm）檢查是否殘留異物。
• 光源接口修復：
  • 觸點去氧化：
    • 用細砂紙（1200#）輕輕打磨氧化觸點，并涂抹導電銀漆（厚度＜10μm）降低接觸電阻。
  • 線路更換：
    • 若信號線斷裂，用同軸電纜（特性阻抗50Ω）替換，并焊接至接口電路板（焊點直徑＜0.5mm）。
• 外管修復：
  • 裂紋焊接：
    • 對不銹鋼外管裂紋（長度＜5mm）進行氬弧焊（電流10A，焊接速度2mm/s），焊縫強度應＞母材80%。
  • 穿孔修補：
    • 對PEEK外管穿孔（直徑＜1mm），用醫用級環氧樹脂（如Epo-Tek 301）填充，固化后硬度Shore D 80-85。

3. 清潔與消毒

• 機械清潔：
  • 用軟毛刷（馬毛材質）和中性清洗劑（pH 7-8）清洗外管表面及通道內壁，去除血漬和組織碎屑。
  • 用超聲波清洗機（頻率40kHz，功率100W）清洗鏡體10分鐘，確保無殘留污染物。
• 消毒處理：
  • 高壓滅菌：
    • 將關節鏡裝入專用滅菌盒，134℃±2℃下滅菌18分鐘（遵循EN ISO 17665-1標準），滅菌后冷卻至室溫（＞30分鐘）再使用。
  • 低溫等離子滅菌：
    • 若鏡體含不耐高溫材料（如某些塑料接口），選用過氧化氫等離子滅菌（55℃±5℃，45分鐘），滅菌后殘留過氧化氫濃度＜1ppm。

三、測試驗證與質量控制

1. 光學性能測試

• 分辨率測試：
  • 用USAF 1951分辨率測試卡（如Edmund Optics #58-198）觀察圖像，確保能分辨第7組第6元素（線寬4.38μm）。
• 對比度測試：
  • 用灰度卡（如X-Rite ColorChecker）測量圖像對比度，正常應＞85%（公式：對比度=(Lmax-Lmin)/(Lmax+Lmin)×100%）。
• 色彩還原測試：
  • 用標準色卡（如24色ColorChecker）比對圖像色彩，ΔE值（色差）應＜3（ΔE＜2時人眼難以區分差異）。

2. 機械性能測試

• 器械通道阻力測試：
  • 用拉力計（量程0-10N）測試器械通過通道的阻力，正常應＜1.5N（符合ISO 10993-10標準）。
• 外管強度測試：
  • 用彎曲試驗機（彎曲半徑10mm）對外管進行1000次彎曲測試，無裂紋或變形（符合ASTM F1314標準）。

3. 密封性測試

• 漏水測試：
  • 將鏡體浸入水中（水深10cm），加壓至0.05MPa，觀察30秒內氣泡產生量（應無氣泡，相當于泄漏率＜0.1mL/min）。
• 氣密性測試：
  • 連接氣壓源（0.5kPa），觀察光源接口處氣壓下降值（應＜0.02kPa/min，相當于泄漏率＜0.05L/min）。

4. 生物相容性測試（可選）

• 細胞毒性測試：
  • 將修復后的關節鏡部件浸泡在DMEM培養基中24小時，取浸提液與L929細胞共培養72小時，觀察細胞存活率（應＞85%，符合ISO 10993-5標準）。
• 致敏性測試：
  • 用豚鼠最大化試驗（GPMT）檢測部件材料是否引起皮膚過/敏反應（陰性結果為合格）。

四、預防性維護建議

1. 規范使用：
   • 避免鏡體與硬質表面（如手術臺邊緣）碰撞，術中將鏡體放置于專用托盤內。
   • 操作器械時保持直線進出通道，避免斜向用力導致內壁劃傷。
2. 定期保養：
   • 每季度檢查光學系統（如鏡片清潔度、光纖完整性），記錄亮度衰減率（若＞30%需維修）。
   • 每年更換外管密封圈（即使無漏水，防止老化導致突發故障）。
3. 存儲與運輸：
   • 存儲于干燥（相對濕度＜50%）、避光（紫外線強度＜30μW/cm2）的環境中，溫度控制在10-20℃。
   • 運輸時使用專用包裝箱（內襯防震泡沫），避免鏡體晃動或受壓。

總結：LINVATEC T1930關節鏡維修需結合光學、機械和電子技術，優先修復或更換關鍵部件（如物鏡、光纖束、器械通道），并通過嚴格測試驗證性能。通過規范使用、定期保養和科學存儲，可顯著延長設備壽命并降低故障率。若維修能力不足，建議聯系LINVATEC授權維修中心（如中國區服務熱線400-xxx-xxxx）進行專業處理。
