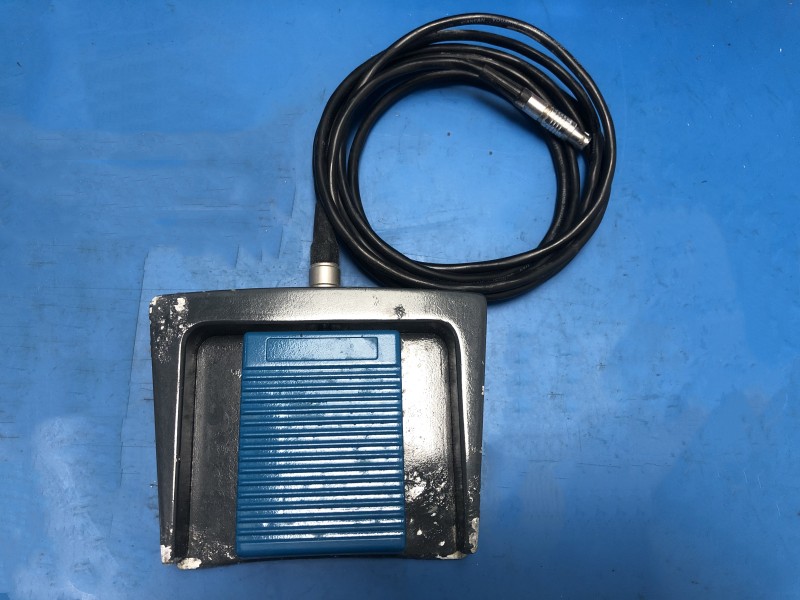

HAWK好克N5921動力腳踏開關是關節鏡、腹腔鏡等微創手術中控制動力設備（如刨削手柄、電刀）的核心部件，其可靠性直接影響手術安全性。以下從故障分類、拆解維修、關鍵部件更換、測試驗證及預防性維護五個方面，提供系統性解決方案：

一、常見故障分類與原因分析

1. 機械結構故障

• 現象：
  • 踏板行程異常（如卡滯、無法回彈或行程過短）。
  • 開關觸發不靈敏（需用力踩踏或頻繁抖動才能啟動設備）。
• 原因：
  • 彈簧失效：
    • 復位彈簧（如不銹鋼壓縮彈簧）疲勞斷裂或彈性衰減（自由長度縮短>10%），導致踏板無法回彈。
    • 觸發彈簧（如錐形彈簧）變形，使觸發壓力閾值改變（正常觸發力1-3N）。
  • 連桿磨損：
    • 塑料連桿（如PA66材質）因長期摩擦出現裂紋或變形，導致傳動卡滯。
    • 金屬連桿（如不銹鋼）軸銷磨損（直徑減小>0.1mm），引發間隙過大。
  • 外殼變形：
    • 腳踏開關跌落或受壓導致外殼開裂（如踏板與底座連接處），阻礙踏板運動。

2. 電氣故障

• 現象：
  • 設備無響應（如踩下踏板后動力設備不啟動）。
  • 信號干擾（如設備間歇性啟停或轉速波動）。
• 原因：
  • 線路斷路：
    • 內部電纜（如4芯屏蔽線）因頻繁彎折導致銅絲斷裂（常見于踏板與底座連接處）。
    • 插頭針腳氧化（接觸電阻>0.5Ω）或彎曲變形，引發接觸不良。
  • 微動開關失效：
    • 微動開關（如歐姆龍D2F系列）觸點氧化（接觸電阻>100mΩ）或彈簧片斷裂，導致信號中斷。
    • 微動開關位置偏移（如安裝螺絲松動），使觸發點不準確。
  • 電磁干擾：
    • 手術室中電刀、監護儀等設備產生的電磁場（如100V/m以上）干擾腳踏開關信號傳輸，導致誤觸發。

3. 密封與防護故障

• 現象：
  • 內部進水或滲液（如消毒液、血液），導致電路短路（指示燈閃爍或設備停機）。
  • 踏板表面污漬難以清潔（如組織碎屑嵌入防滑紋路）。
• 原因：
  • 密封圈老化：
    • 踏板與外殼間的硅膠密封圈（如邵氏硬度50±5A）因長期擠壓或消毒劑腐蝕變硬、開裂。
    • 電纜穿線孔密封塞（如橡膠堵頭）缺失或變形，水從縫隙滲入。
  • 外殼材質缺陷：
    • 塑料外殼（如ABS+PC合金）耐化學性不足，長期接觸含氯消毒劑（如2%戊二醛）后開裂。

二、維修前準備與安全規范

1. 工具與耗材準備

• 專用工具：
  • 扭矩螺絲刀（0.3-3N·m精度）、彈簧測試儀（量程0-10N）、內窺鏡（用于檢查微小裂紋）。
• 檢測設備：
  • 數字萬用表（200MΩ量程）、絕緣電阻測試儀（500V檔）、示波器（用于信號分析）。
• 耗材：
  • 原廠密封圈（型號N5921-S1）、微動開關（歐姆龍D2F-01）、不銹鋼彈簧（規格Φ3×15mm/2N）。

2. 安全規范

• 斷電操作：
  • 維修前斷開腳踏開關與動力設備的連接，避免觸電或短路。
• 防靜電措施：
  • 佩戴防靜電手環（接地電阻<1MΩ），防止靜電損壞微動開關等電子元件。
• 無菌處理：
  • 若腳踏開關需重新滅菌，維修后需進行生物負載測試（如RODAC平板采樣），確保符合ISO 11737-1標準。

三、系統化維修流程

1. 外觀與初步檢查

• 外殼檢查：
  • 用放大鏡（10×）觀察外殼是否有裂紋、變形或水漬，重點檢查踏板與底座連接處、電纜穿線孔。
• 踏板測試：
  • 手動按壓踏板，檢查行程是否順暢（正常行程10-15mm），回彈是否迅速（無遲滯感）。
  • 用彈簧測試儀測量復位彈簧壓力（正常2-3N），若壓力<1.5N則需更換。

2. 拆解與部件檢查

• 拆解步驟：
  1. 拆卸踏板防滑墊（用塑料撬片輕輕撬起，避免刮傷表面）。
  2. 松開踏板固定螺絲（M2.5×4），取出踏板組件。
  3. 拆卸底座外殼（松開4顆M3螺絲），暴露內部電路板與微動開關。
  4. 拆卸電纜插頭（用專用拔線器），檢查針腳是否氧化或彎曲。
• 關鍵部件檢查：
  • 微動開關：
    • 用萬用表測量觸點電阻（正常<50mΩ），若>100mΩ則需更換。
    • 檢查彈簧片是否斷裂或變形，確保觸發壓力一致（1-3N）。
  • 電纜：
    • 用絕緣電阻測試儀測量各芯線間絕緣電阻（正常≥100MΩ），若<50MΩ則需更換電纜。
    • 檢查屏蔽層是否完整（用示波器觀察干擾信號，正常應<50mV）。
  • 密封圈：
    • 檢查密封圈表面是否有裂紋或變形，若壓縮永久變形率>25%則需更換。

3. 部件更換與組裝

• 密封圈更換：
  1. 用無塵布蘸取異丙醇清潔密封圈槽，去除舊膠水和污垢。
  2. 將新密封圈（N5921-S1）均勻涂抹少量硅脂（如Dow Corning 111），確保安裝順暢且密封良好。
  3. 組裝時按對角線順序擰緊螺絲（扭矩1.5N·m），避免局部應力導致密封失效。
• 微動開關更換：
  1. 記錄原微動開關引腳位置（如1腳接電源、2腳接信號、3腳接地）。
  2. 焊接新微動開關（歐姆龍D2F-01），確保焊點光滑無虛焊（用放大鏡檢查）。
  3. 調整微動開關位置（用塞尺測量觸發間隙0.5±0.1mm），確保觸發準確。
• 彈簧更換：
  1. 用彈簧測試儀篩選符合規格的彈簧（Φ3×15mm/2N），確保彈性一致。
  2. 安裝彈簧時注意方向（壓縮彈簧需垂直放置，避免傾斜導致卡滯）。

4. 組裝與測試

• 組裝規范：
  • 按拆解反向順序組裝，確保各部件對齊（如踏板與連桿間隙≤0.2mm）。
  • 組裝后檢查踏板行程是否均勻（無左右偏斜或卡頓）。
• 功能測試：
  • 機械測試：
    • 連續踩踏踏板50次，檢查回彈是否穩定（無遲滯或異響）。
    • 用彈簧測試儀測量復位彈簧壓力（正常2-3N），確保壓力波動<0.5N。
  • 電氣測試：
    • 連接動力設備，踩下踏板觀察設備啟動是否迅速（響應時間<0.2秒）。
    • 用示波器監測信號輸出（正常應為5V脈沖信號，寬度10-20ms）。
  • 密封性測試：
    • 將腳踏開關浸入水中，施加0.1MPa氣壓（用氣密測試儀），觀察是否有氣泡冒出（無氣泡表明密封正常）。

四、預防性維護建議

1. 規范使用流程

• 操作前檢查：
  • 每次使用前檢查踏板表面是否清潔（無血漬或組織碎屑），密封圈是否完好。
  • 測試踏板行程是否正常（踩下后設備應立即啟動，松開后立即停止）。
• 操作中注意事項：
  • 避免用尖銳物體敲擊踏板（如手術器械），防止外殼開裂。
  • 禁止在潮濕環境中長時間放置腳踏開關（如未干燥的手術臺）。

2. 定期保養

• 日常保養：
  • 每次使用后用中性清潔劑（如pH7.0的酶洗液）擦拭踏板表面，去除污漬。
  • 檢查電纜是否完好（無裸露銅絲或折痕），插頭針腳是否氧化。
• 深度保養：
  • 每100次使用拆解腳踏開關，清潔內部灰塵和污垢，更換老化部件（如密封圈、彈簧）。
  • 每200次使用進行全面測試（包括機械、電氣和密封性測試），確保性能穩定。

3. 存儲與運輸

• 存儲環境：
  • 將腳踏開關存放在干燥柜（溫度20-25℃、濕度30%-50%）中，避免與腐蝕性物質（如消毒劑、溶劑）接觸。
  • 存儲時踏板處于自然釋放狀態，避免彈簧長期壓縮導致疲勞。
• 運輸保護：
  • 使用專用運輸箱（內含防震泡沫）運輸腳踏開關，避免劇烈振動或跌落。
  • 運輸前檢查腳踏開關是否固定牢固，防止在箱內移動導致損壞。

五、維修案例參考

案例1：微動開關觸點氧化導致設備無響應

• 故障現象：
  • 手術中踩下踏板后動力設備不啟動，指示燈不亮。
• 維修過程：
  1. 拆解腳踏開關發現微動開關觸點發黑（氧化），用砂紙（1000目）輕輕打磨觸點至光亮。
  2. 測量觸點電阻（<50mΩ），重新組裝后測試設備啟動正常。
  3. 建議用戶每100次使用清潔微動開關觸點（用無塵布蘸取異丙醇擦拭），避免氧化復發。

案例2：密封圈老化導致進水短路

• 故障現象：
  • 滅菌后腳踏開關內部有水漬，設備啟動時閃爍停機。
• 維修過程：
  1. 拆解腳踏開關發現密封圈（N5921-S1）硬化開裂，水從裂縫滲入。
  2. 更換密封圈并涂抹硅脂，重新組裝后進行氣密性測試（0.1MPa氣壓下無氣泡）。
  3. 修改滅菌流程：滅菌后放入干燥箱（40℃/2小時）徹底干燥，再存儲使用。

案例3：電纜銅絲斷裂導致信號中斷

• 故障現象：
  • 手術中踏板觸發不靈敏（需用力踩踏才能啟動設備），且設備間歇性停機。
• 維修過程：
  1. 拆解腳踏開關發現電纜（4芯屏蔽線）在踏板與底座連接處銅絲斷裂。
  2. 更換電纜并重新焊接插頭，確保屏蔽層接地良好（用萬用表測量接地電阻<0.1Ω）。
  3. 建議用戶避免過度彎折電纜（彎曲半徑>50mm），延長電纜使用壽命。
