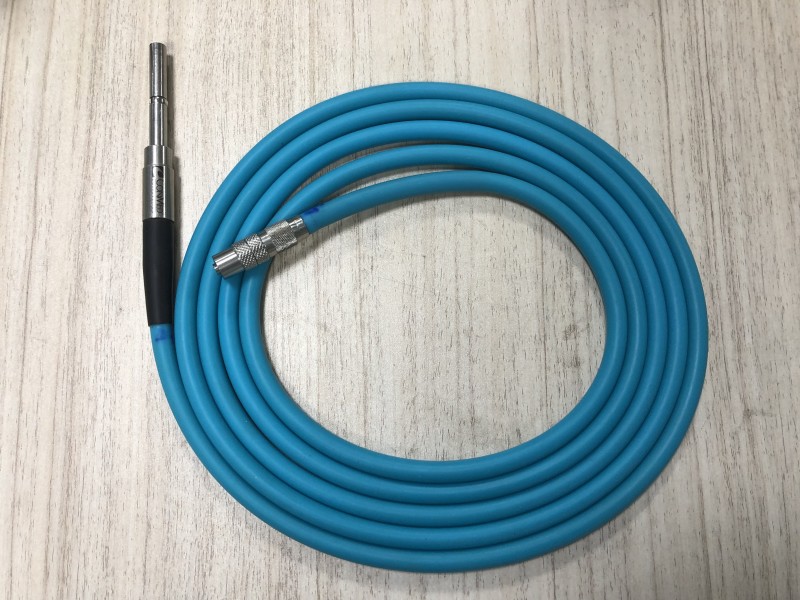

CONMED康美LG1050導光束作為內窺鏡系統中的關鍵光學組件，其故障可能直接影響手術視野的清晰度和手術效率。以下是針對LG1050導光束的常見故障、維修流程及預防性維護的詳細指南：

一、LG1050導光束常見故障類型

1. 光學性能下降

• 表現：
  • 手術視野亮度不足（需調高光源輸出至100%仍昏暗）。
  • 圖像邊緣模糊或出現色差（如黃色光暈）。
  • 光纖斷裂導致局部黑斑（透光檢查可見斷點）。
• 原因：
  • 光纖老化（長期高溫/紫外線照射加速材料降解）。
  • 機械應力（頻繁彎折、拉扯導致光纖斷裂）。
  • 清潔不當（殘留組織液或消毒劑腐蝕光纖端面）。

2. 物理結構損壞

• 表現：
  • 外層護套開裂或脫落（暴露內部光纖）。
  • 連接器（如DIN接口）松動或變形（導致接觸不良）。
  • 彎曲半徑過小（長期使用后無法恢復原狀）。
• 原因：
  • 操作粗暴（如強行插入內窺鏡或光源接口）。
  • 存儲不當（未使用專用支架導致導光束懸空受力）。
  • 消毒過程損傷（高溫高壓滅菌參數超標）。

3. 電氣故障（僅限帶控制功能的型號）

• 表現：
  • 導光束無法傳輸光源控制信號（如亮度調節失效）。
  • 連接器引腳氧化（導致接觸電阻增大）。
• 原因：
  • 潮濕環境導致電路板短路。
  • 頻繁插拔導致引腳磨損。

二、LG1050導光束維修流程

1. 故障診斷與初步檢查

• 目視檢查：
  • 使用手電筒透射導光束，觀察是否有明顯黑斑（光纖斷裂點）。
  • 檢查外層護套、連接器是否有裂紋或變形。
• 功能測試：
  • 連接導光束至光源和內窺鏡，記錄初始亮度值（如使用照度計測量冷光源輸出端照度）。
  • 緩慢彎曲導光束，觀察亮度是否隨彎曲角度變化（異常下降可能提示內部光纖移位）。
• 專業檢測：
  • 使用光纖分析儀測量光傳輸效率（正常值＞80%），若低于60%需維修。
  • 通過內窺鏡圖像測試卡評估圖像均勻性（邊緣亮度下降＞30%需處理）。

2. 核心維修步驟

（1）光纖更換（針對局部斷裂）

• 工具準備：
  • 光纖剝線鉗、光纖熔接機、高折射率膠水（如NOA61）。
  • 清潔工具（無塵布、異丙醇）。
• 操作流程：
  1. 剝離外層護套至斷裂點上方5cm，露出內部光纖束。
  2. 用剝線鉗去除斷裂段光纖的涂覆層（保留1cm裸纖）。
  3. 使用熔接機將新光纖與原光纖熔接（熔接損耗需＜0.1dB）。
  4. 在熔接點涂抹膠水固化，重新包裹護套并熱縮固定。
• 注意事項：
  • 熔接環境需無塵（濕度＜60%），避免灰塵污染光纖端面。
  • 熔接后需用OTDR（光時域反射儀）檢測熔接點質量。

（2）連接器修復

• DIN接口變形修復：
  • 使用專用壓接工具重新校準接口卡扣，確保與光源/內窺鏡鎖緊牢固。
  • 若引腳氧化，用導電銀漆（如CircuitWorks CW2400）修復接觸面。
• 端面拋光：
  • 用1200目砂紙初步打磨連接器端面，再用3μm拋光膏精拋。
  • 拋光后使用干涉儀檢測端面平整度（PV值＜0.3μm）。

（3）外層護套更換

• 材料選擇：
  • 使用與原護套材質相同的熱縮管（如聚四氟乙烯PTFE）。
• 操作要點：
  • 護套需覆蓋導光束全長，兩端熱縮后與光纖束緊密貼合。
  • 熱縮溫度控制在120-150℃，避免高溫損傷內部光纖。

3. 維修后測試與驗證

• 光傳輸效率測試：
  • 連接標準光源（如100W氙燈），測量導光束輸出端照度（應≥原廠規格的90%）。
• 彎曲疲勞測試：
  • 以最小彎曲半徑（通常為導光束直徑的10倍）反復彎折100次，觀察亮度變化（下降＜5%為合格）。
• 滅菌兼容性測試：
  • 將維修后的導光束進行3次高溫高壓滅菌（134℃, 18分鐘），檢查護套是否變形或光纖斷裂。

三、預防性維護建議

1. 操作規范

• 彎曲半徑控制：
  • 避免導光束彎曲角度＜90°，最小彎曲半徑需≥導光束直徑的10倍（如LG1050直徑5mm，則最小彎曲半徑≥50mm）。
• 插拔力度：
  • 連接光源或內窺鏡時，需雙手握住連接器本體（非線纜部分），避免拉扯導致接口松動。
• 清潔流程：
  • 使用專用清潔刷（如CONMED part No. 123-456）清除光纖端面污漬，避免使用酒精棉球直接擦拭（可能刮傷端面）。

2. 存儲與運輸

• 專用支架：
  • 存儲時將導光束懸掛于專用支架，避免懸空受力導致護套變形。
• 防塵罩：
  • 運輸時使用防塵罩包裹導光束，防止灰塵進入連接器內部。
• 溫度控制：
  • 存儲環境溫度需保持在10-30℃，濕度＜70%，避免極端溫濕度加速材料老化。

3. 定期檢測

• 季度檢查：
  • 每3個月進行一次光傳輸效率測試，記錄亮度衰減趨勢（若年衰減＞20%，需提前計劃維修）。
• 年度維護：
  • 聯系CONMED授權服務中心進行全面檢測（包括光纖強度測試、連接器接觸電阻測量）。

四、維修服務選擇

1. CONMED官方維修：
   • 優勢：使用原廠備件，維修后提供1年質保，支持全球聯保。
   • 流程：通過CONMED官網提交維修申請，郵寄導光束至服務中心（如美國或德國工廠）。
   • 周期：通常需4-6周（含往返運輸時間）。
2. 第三方授權維修：
   • 選擇標準：
     • 具備ISO 13485醫療器械維修認證。
     • 使用CONMED認證的光纖和連接器備件。
     • 提供維修報告（含測試數據和質保條款）。
   • 周期：通常1-2周，適合緊急維修需求。
3. 自行維修風險：
   • 非專業維修可能導致光纖熔接損耗超標（引發圖像閃爍）。
   • 護套密封不嚴可能導致滅菌后內部進水（縮短導光束壽命）。

通過規范操作、定期維護和選擇專業維修服務，CONMED康美LG1050導光束的使用壽命可延長至5年以上，顯著降低手術室設備停機風險。
