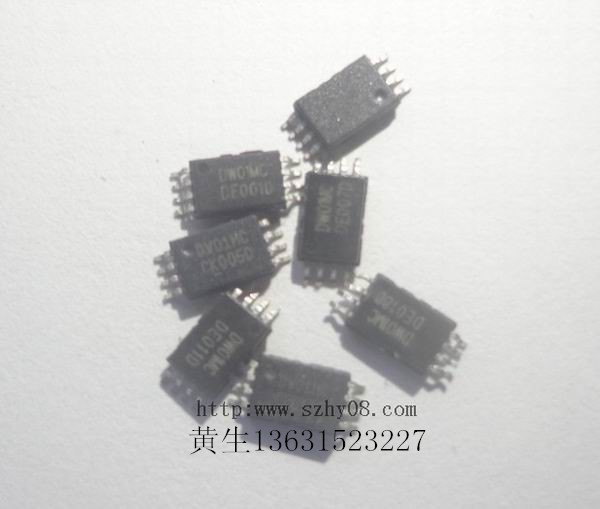

臺灣DW01 DW01MC
 DW01是一個鋰電池保護電路，為避免鋰電池因過充電、過放電、電流過大導致電池壽命縮短或電池被損壞而設計的。它具有高精確度的電壓檢測與時間延遲電路。  二、 主要特點   工作電流低；   過充檢測4.3V，過充釋放4.05V；  過放檢測2.5V，過放釋放3.0V；   過流檢測0.15V，短路電流檢測1.0V；  充電器檢測；   過電流保護復位電阻；  工作電壓范圍廣。


功能描述   如果VODL>VDD>VOCU，并且VCH<VCSI<VOI1，那么M1和M2都開啟。此時充電和放電均可以正常進行。  過充電狀態  當從正常狀態進入充電狀態時，可以通過VDD檢測到電池電壓。當電池電壓進入到這充電狀態時，VDD電壓大于VOCU，遲延時間超過TOC，M2關閉。  釋放過充電狀態  進入過記電狀態后，要解除過記電狀態，進入正常狀態，有兩種方法。  如果電池自我放電，并且VDD<VOCR，M2開啟，返回到正常狀態。   在移去充電器，連接負載后，如果VOCR<VDD<VOCU，VCSI>VOI1，M2開啟，返回到正常模式。  過放電檢測  當由正常狀態進入放電狀態時，可以通過VDD檢測到電池電壓。當電池電壓進入過放電狀態時，VDD電壓小于VODL，遲延時間超過TOD，則M1關閉。此時CSI管腳通過內部電阻RCSID拉到VDD。如果VCSI>VOI2，則電路進入斷電模式（電流小于0.3uA）。  釋放斷電模式  當電池在斷電模式時，若連接入一個充電器，并且此時VCH<VCSI<VOI2，VDD<VODR，M1仍舊關閉，但是釋放
注：以上線路說明僅供參數，實際的應用電路請?jiān)诔浞值膶?shí)測基礎上設定參數。
