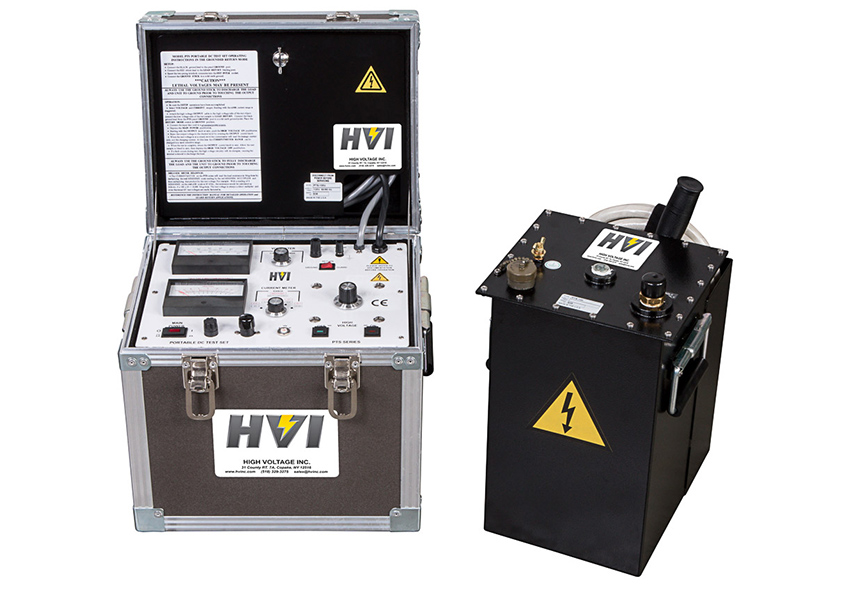

The PTS-130(F) is designed as a two-piece system with a small, portable controller and high voltage section with 20 ft. shielded output cable.
Like all HVI products, the PTS-130(F) is designed to be rugged and reliable, equipped with all the features needed for portable maintenance testing of new or service aged electrical apparatus and cable.
Features:
Two range voltmeter and five range current meter
MΩ readings at any output voltage (w/analog meters)
Insulated return guard circuit to bypass stray leakage currents
Rugged case (field) with cushion grip handles and storage for leads
Internal discharge resistors to assist external bleed resistors
External safety interlock provision
Automatic transit protected meters rated 100 uA for durability
Benchtop or field controller available, analog or digital metering
| Input: |
120 V, 60 Hz, 15 A (F) 230 V, 50/60 Hz, 8 A |
|---|---|
| Output: | 0 – 130 kV DC @ 10 mA, negative polarity, positive ground |
| Duty: | Continuous |
| Voltmeter: | 3.5″, scaled 0-70/150 kV DC, ±2% F.S. |
| Current Meter: |
3.5″, scaled 0-1.0 μA DC, ±2% F.S. with multipliers of x 1, x 10, x 100, x 1 k, x 10 k Guard/ground load return |
| Megohmmeter: | Scaled 100 -1 MΩ with multipliers of x 0.1, x 1, x 10, x 100, x 1 k |
|
Size & Weight: (W x D x H) |
Case: 14 x 11 x 14 in., 34 lb. 356 x 279 x 356 mm, 15 kg HV Tank: 12.5 x 12 x 18 in., 82 lb. 318 x 305 x 457 mm, 37 kg |
| Output Cables: |
20 ft. (6 m) shielded EPR output cable with alligator clamp EPR cable stays flexible in cold weather |
| Accessories: |
20 ft. (6 m) return lead with alligator clamp 20 ft. (6 m) ground lead with alligator clamp 10 ft. (3 m) input line cord Ground stick with 20 ft. (6 m) lead and clamp |
For aerial lift testing, an optional 50’ (15 m) HV output cable is available.
直流高壓兆歐計/直流耐壓測試儀 組合裝置
用一套的價格買回兩套高壓便攜式直流測試儀！
PTS便攜式直流測試系列設備 獲歐盟CE認證，集高壓直流測試儀和高壓兆歐計于一體。一臺儀器就能同時測試介電強度和絕緣電阻，尺寸小，重量輕，價格經濟。美高測設計和生產的PTS系列始終考慮到現場使用，設備堅固耐用、性能可靠，對新安裝和已安裝的電氣設備，均可進行必需的電氣維護測試。
一體式設計有三種型號：即37.5kV、75kV和80kV，額定電流最高達 10mA。另有100kV、130kV和200kV三種型號，控制器和高壓器分開設計。這些型號完全可調，無論是用做耐壓測試儀還是兆歐計，都可以達到其滿額定功率。PTS系列具備多種特性，是最出色的耐壓測試儀/兆歐計。
與所有美高測設備一樣，PTS系列采用全新設計，融入了最先進的高壓技術。就特性、質量與可靠性而言，其它儀器難以望其項背。該系列擁有眾多獨一無二的優點，其中包括：
? 五量程電流表，其中0-1.0μA 用于測量泄漏電流，
分辨率達10毫微安
? 任何輸出電壓下的兆歐讀數
? 輸入可調節，使結果得到精確可靠校準，是理想的電場發生器。
穩定性：± 1% ，線性波動：± 10%（PTS-37.5 和PTS-75型）
? 帶放電電阻的內部高壓短路線圈
? 連續負載循環
? 自動變換保護儀表
? 加固型外殼，帶加墊把手
? 防靜電玻璃屏
PTS系列 既可用作高壓直流試驗/耐壓測試儀，又可以用作高壓兆歐計，進行電纜絕緣、開關裝置、電機、變壓器、絕緣子、發電機或其它電氣設備的驗收試驗或電阻測量。它集耐壓測試儀/高壓兆歐計于一體的特性，使其用途極廣，尤其適合現場測試。
|
|
PTS直流高壓兆歐計/直流耐壓測試儀型號規格 |
||||||
|
|
PTS-37.5 |
PTS-75 |
PTS-80 |
PTS-100 |
PTS-130 |
PTS-200* |
|
|
輸入 |
60Hz |
120V,5A |
120V,10A |
120V,10A |
120V,10A |
120V,15A |
120V,15A |
|
50/60Hz |
230V,3A |
230V,5A |
230V,5A |
230V,5A |
230V,8A |
230V,8A |
|
|
輸出 |
0-37.5KVDC 10MA |
0-75KVDC 10MA |
0-80KVDC 10MA |
0-100KVDC 10MA |
0-130KVDC 10MA |
0-200KVDC 5MA |
|
|
極性 |
負極輸出，正極接地 |
||||||
|
負載 |
連續，電容性充電 |
||||||
|
脈動 |
電容性負載 不適用。 RMC電阻負載少于2.5% |
||||||
|
調節 |
<1%，電源輸入波動：10% 電容性負載 |
不適用（無磁鐵諧振調節器） |
|||||
|
千伏表 |
0-15/37.5KVDC |
0-37.5/75KVDC |
0-40/80KVDC |
0-50/100KVDC |
0-75/150KVDC |
0-80/200KVDC |
|
|
電流表（兆歐量程） |
0-1.0直流毫安表，帶1倍、10倍、100倍、1000倍、10000倍放大 100-1兆歐表，帶0.1倍、1倍、10倍、100倍、1000倍放大 |
||||||
|
控制器尺寸 |
356*279*356mm |
356*279*457mm |
356*279*457mm |
356*279*356mm |
356*279*356mm |
356*279*356mm |
|
|
高壓器尺寸 |
集成在控制器內 |
241*298*368mm |
318*305*457mm |
330*368*775mm |
|||
|
控制器重量 |
23KG |
31 KG |
28 KG |
14 KG |
15 KG |
15 KG |
|
|
高壓器重量（帶電纜） |
|
|
|
31 KG |
37 KG |
68 KG |
|
|
輸出終端 |
6米長屏蔽輸出電纜，帶線夾和保護帽 |
||||||
|
額外電纜和附件 |
輸入電源線3米 帶線夾和保護帽的回路引線6米 帶線夾和保護帽的接地引線6米 帶6米引線和線夾的接地棒 |
||||||
注：如果工作電源輸入電壓是230V，在型號字母后面加F，也可以供應300KVDC,5MA及600KVDC,5MA型號。
%EPR柔性高壓X射線電纜用于輸出。
