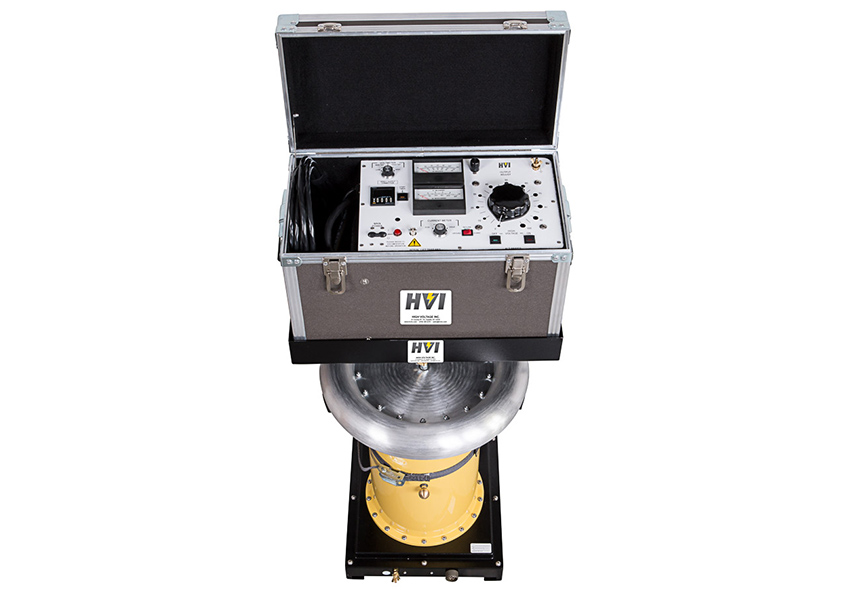

The popular ALT-120/60 is the most powerful and full-featured standard aerial lift tester available. This product was primarily designed for testing bucket truck booms and liners per the ANSI 92.2 standard. However, its continuously adjustable dual output voltages, high power rating, and mobility also make it ideal for field testing other high capacitance loads requiring AC withstand testing. This unit is also used for overvoltage AC withstand testing of ISO phase bus, switchgear, circuit breakers, reclosers, vacuum bottles, and hot sticks.
Features:
Continuously adjustable output voltage
Fixed overload, factory set to 120% of rated output current
Zero start and external interlock provision
Three-range voltmeter from dual internal voltage dividers
Dual-range current meter, 0 – 250 μA and 0-1.0 mA with x1, x10, and x100 multipliers
Guard/ground return circuit
Automatic transit protected meters
Rugged case with cushion grips
Test timer circuit
Simple controls
Hand cart included
Transit protected meters
Input: 120 V, 60 Hz, 30 A
(F) 230 V, 50/60 Hz, 15 A
Output: 0-120 kV AC / 0-60 kV AC
7 kVA capacitive (1.3 μF @120 kV, 5.3 μF @ 60 kV)
Duty: 7 kVA: 1 hour ON, 1 hour OFF
4 kVA: Continuous
Voltmeter: 3.5”, scaled 0-30/60 kV and 0-60/120 kV AC RMS +/- 2% F.S.
Current Meter: 3.5”, scaled 0-250 mA and 0-1.0 mA +/- 2% F.S.
with multipliers: x1, x10, x100 up to 100 mA
Distortion: Less than 5%
Size and Weight:
(W x D x H) Case:
21 x 11.25 x 15.25 in., 46 lb.
534 x 286 x 387 mm, 21 kgHV Tank:
15.5 x 15.5 x 27.5 in., 160 lb.
394 x 394 x 699 mm, 73 kg
舉升機及作業車測試儀
型號ALT-120/60 50/60 Hz便攜式交流耐壓測試儀
ALT-120/60是一款用來測試架空設備（舉升機/臂）的便攜式高壓交流測試儀器。其設計能滿足所有ANSI A92.2中關于絕緣工作臺、舉升作業車及斗臂車的測試要求。儀器也可用于測試其它需做交流電壓試驗的電氣設備。儀器設計堅固耐用、性能可靠、成本經濟，具
有多種先進特性，并且能夠長時間工作。ALT-120可以連續輸出可調節的交流電壓，最高達120 kV，在60 kV時有一個全容量抽頭。儀器額定功率為7 kVA，能滿足各種測試要
求。其充裕的額定負載能夠讓用戶連續進行多項測試，或進行其它長時間測試。由于測試設備的多功能性十分重要，所以應著重考慮任何一款產品的占空比。
相比其他舉升作業車測試儀，ALT-120/60測試儀具有諸多優點。
? 輸出功率：7 kVA；
? 輸入功耗：120V、30A；
? 7kVA功率下可工作1小時，4kVA功率下可連續工作；
? 電流表量程：250 μA；
? 瞬時保護電表回路。
其它可選型號：
ALT-200(F) 0 – 200kVac @ 30mA，
功率6 kVA，50kVac全容量抽頭可選
ALT -300F 0 – 300kVac @ 23 mA，
功率7 kVA斗臂車測試儀可選 最高達50 kVac @ 10 kVA
其它特性
保護/接地回路在測量泄露電流或總電流時用于隔離接地電流
零啟動高壓安全聯鎖
外部安全聯鎖
電纜存放區域
內部千伏表電阻分壓器（無外接棒）
測試計時回路
加強型電表，配有可消除靜電累積的玻璃罩。
|
輸入 |
120V,60Hz,30A，或230V，50/60hz,15A |
|
輸出 |
0-120 kV AC / 0-60 kV AC |
|
額定負載 |
7 kVA電容（1.3 nF @ 120kV，5.3 nF @ 60 kV） |
|
占空比 |
7 kVA時工作1小時/關閉2小時；4 kVA時連續工作 |
|
輸出終端 |
電壓120 kV時采用頂環，電壓60 kV時采用邊抽頭（不配備輸出電纜） |
|
失真度 |
<5% |
|
電表精度 |
滿量程的±2%，模擬量 |
|
電壓表 |
尺寸：3.5"，量程：0-30/60kV和0-60/120kV，交流RMS |
|
電流表 |
尺寸：3.5"，電流范圍：0-250 μa和0-1.0 mA； 配有放大倍數為1倍、10倍、100倍的倍增器，最大電流可達100 mA。 |
|
控制器尺寸 |
寬534mm 深286mm 高387mm |
|
高壓器尺寸 |
寬394mm 深394mm 高699mm |
|
重量 |
控制器：21 kg，油箱： 73 kg |
注：如果工作電源輸入電壓是230V，在型號后加字母F。
