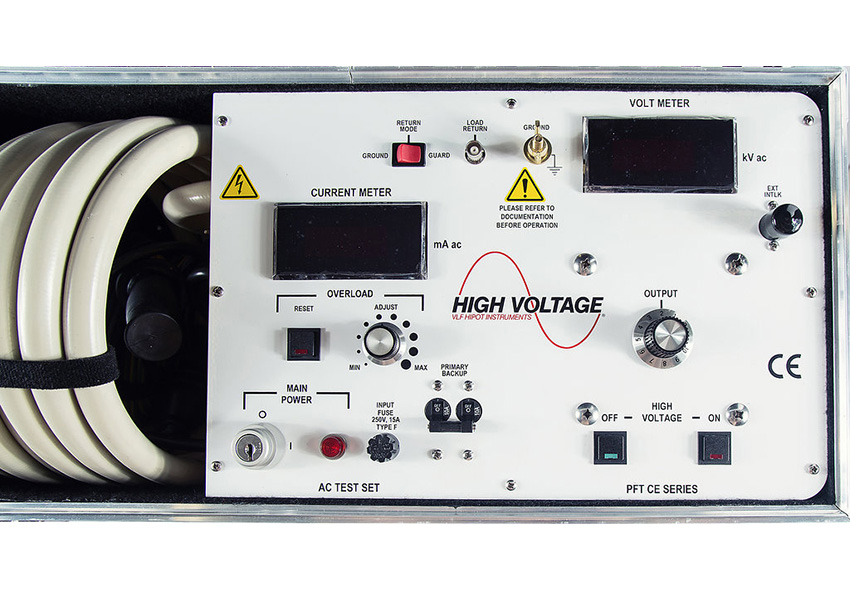

The PFT-302CE AC hipot test set provides continuously adjustable output voltages for overvoltage withstand testing of the following:
Switchgear
Circuit breakers
Reclosers
Vacuum bottles
Hot sticks
Motor windings
Other high voltage insulation requiring AC
Features:
Continuously adjustable output voltage
Adjustable overload, 10-110% of rated output current
Primary backup circuit breaker
Zero start and external interlock provision
Secondary connected single-range digital voltmeter with memory at overload
Single-range digital current meter with guard/ground return circuit
Shielded output cable precludes unnecessary insulated support of the cable
One-piece portable design
Input: 230 V, 15 A, 50/60 Hz, single phase
Output: 0 – 30 kV AC, up to 67 mA depending on load, sinusoidal
Duty: 2 kVA—1 hour ON, 1 hour OFF
1 kVA—Continuous
Distortion: Less than 5%
Meter Accuracy: 1%
Voltmeter: 3.5” digital LED, scaled 0-30.0 kV AC (RMS)
Current Meter: 3.5” digital LED, scaled 0-67.0 mA
Size & Weight:
(W x D x H) 23 x 11.5 x 15.5 in., 77 lb.
585 x 293 x 395 mm, 35 kg
Output Termination: 20 ft. long shielded cable
PFT系列 便攜式交流耐壓測試儀是各種現場測試和維修工廠測試用的理想選擇。它們價格便宜、結構緊湊、體積輕巧，既耐用又可靠。3kVA型號具有電容性負載補償特性，能夠在常規線路輸入工作條件下進行滿載試驗，功耗僅為1.5kVA。
該系列非常適合測試架空設備、真空瓶和滅弧室、開關設備、母線槽、電動真空開關、重接器、套管、熔斷器和避雷器、巡檢用安全用品、小型變壓器、電氣部件和電機。
3kVA型號的設備配有一個雙量程的千伏表和一個三量程的輸出電流表。所有測試設備均具有以下特性：連續可調輸出電壓控制、外部安全聯鎖、零啟動安全聯鎖、過流保護自動復位、保護/接地回路模式、高壓開/關及主電源按鈕以及堅固耐用的儀表，儀表帶玻璃屏，可防靜電。
3kVA型號具有故障燒損模式，該模式為可選模式。為增強可攜帶性，PFT-1003CM系列可選擇配備手推車。
|
|
PFT型號規格 |
||||
|
|
PFT-301CM |
PFT-103CM |
PFT-303CM |
PFT-503CM |
PFT-1003CM |
|
輸入 |
120V, 60 Hz, 10A或 230V, 50/60 Hz, 5A |
120 V, 60 Hz, 15A, 或 230 V, 50/60 Hz, 8A |
|||
|
高壓輸出 |
0-30 kVac，1kVA電阻負載，33 mA |
0-10 kVac，1kVA電阻負載，3kVA 容性負載 最高300 mA |
0-30 kVac，1kVA電阻負載，3 kVA容性負載 ，最高100 mA |
0-50 kVac，1kVA電阻負載，3 kVA容性負載 ，最高60 mA |
0-100 kVac，1kVA電阻負載，3 kVA容性負載，最高30 mA |
|
接地電流：接地模式下（非保護模式）達到最大輸出電壓 |
2.5 mA |
1.0 mA |
14 mA |
20 mA |
2 mA |
|
只有*3 kVA的輸出功率可用，在滿額定輸出下，電容性負載功耗為3 kVA。 有效輸出電流隨其他負載減少 |
|||||
|
輸出終端 |
6m長的屏蔽式輸出電纜，帶連接測試用彈簧夾和彈簧鉤 |
頂環式 （無輸出電纜） |
|||
|
負載 |
1kVA，1小時運行，1小時關閉。700VA，連續運行 |
3kVA，1小時運行，1小時關閉。1kVA，連續運行 |
|||
|
失真度 |
<5% |
||||
|
電表精度 |
滿量程的2% |
||||
|
千伏表 |
3.5英寸，量程：0-30 kVac |
3.5英寸，量程：0-5/10 kVac |
3.5英寸，量程：0-12/30 kVac |
3.5英寸，量程：0-25/50 kVac |
3.5英寸，量程：0-50/100 kVac |
|
電流表 |
3.5英寸，量程：0-40 mAac |
3.5英寸，量程：0-3.0mAac，帶1倍、10倍、100倍量程增大器 |
3.5英寸，量程：0-1.0 mAac，帶1倍、10倍、100倍量程增大器 |
||
|
控制器尺寸 |
431 mm 寬 x 292 mm 深 x 365 mm 高 |
533 mm 寬 x 286 mm 深x 387 mm 高 |
|||
|
高壓器尺寸 |
高壓器集成在控制器中 |
330 mm 寬x 330 mm 深 x 559 mm 高 |
|||
|
重量 |
20kg |
28kg |
34kg |
34kg |
控制器16kg 高壓器39kg |
注：如果工作電源輸入電壓是230V，在型號字面后加F
