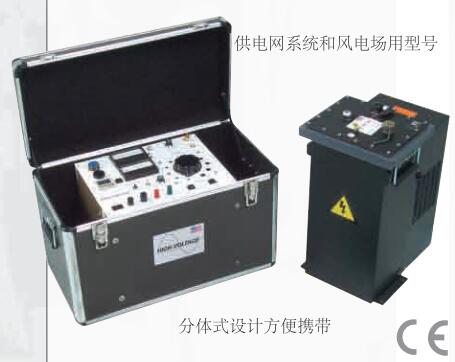

VLF-6022CM(F) 便攜分體式，用于測試達35 kV電纜系統—風電場
該型號具備62kVac的峰值輸出，適用于測試額定電壓達35kV的電纜。高負載能力令其能夠測試長達16公里的電纜（0.02 Hz頻率下），根據類型而定。該型號包括一個增強功能包：一個充電電流和負載電容計、測試停留計時器和極性指示燈。
輸入：120 V、60 Hz、15 A（峰值）、7.5 A（平均值）或230 V、50/60 Hz、8 A（峰值）、4 A（平均值）（型號后加F）
輸出： 0-62 kVac（峰值），0.1 Hz - 0.02 Hz
負載： 持續
額定負載：1.1 μF @ 0.1 Hz, 2.2 μF @ 0.05 Hz, & 5.5 μF @ 0.02 Hz
測量儀：
電壓表：0 - 65 kVac（峰值）
充電電流表：0 - 100 mA（峰值）
負載電容計 ：0 – 6微法拉
可設置測試持續計時器
電纜長度：
6米長屏蔽EPR輸出電纜
3米長內部互連電纜
尺寸和重量：
控制器: 660 mm 寬 x 330 mm 深 x 406 mm 高, 34 kg
高壓器: 381 mm 寬 x 260 mm 深 x 546 mm 高, 54 kg
超低頻交流測試儀
電纜、馬達及發電機的交流測試不再困難
自從美高測推出便攜式經濟型超低頻耐壓測試儀系列以來，高容性負載，尤其是電纜和旋轉機械的現場交流測試便有了一種行之有效的方法。美高測供應一系列超低頻交流耐壓測試儀，電壓從30 kVac到200 kVac不等，有些型號能測試電容高達50μF的負載，長度超過80km的電纜，以及最大型的發電機或馬達。超低頻技術既可用于交流耐壓測試，也可作為介損測試和局部放電診斷測試的電壓源。美高測既供應原始的充油式電源型號，也供應全新的固態微電腦控制無線設計型號。前者獲得了，長期實踐證明成熟可靠，帶模擬控制器。兩種型號都配備有診斷附件。
自1998年，美高測已生產出經濟、耐用并且可靠的超低頻產品。我們的機電控制器及充油式高壓電源設計絕對可靠，而且必要時，其現場使用操作比電子設計更為簡單。美高測
的設計有著良好的業績記錄證明，目前有超過2000臺設備在世界范圍內運行。美高測的超低頻設計在各方面都做到了完美，在使用手冊的幫助下，用戶不僅可以輕松操作控制器，
還能實現復雜的數據采集。我們的先進技術所帶來的好處長久以來一直被電力行業和工業行業所認可。美高測知道如何生產耐用的現場測試設備。美高測目前還提供最新的固態設
計超低頻設備，這些設備具備多種優點，如自動可編程控制和無線通信。 所有的美高測超低頻設計均能輸出符合世界標準的正弦波，允許其用作介損測試和局部放電診斷測試的電壓源。要進行這些測試需要采用能產生正弦波的超低頻設備。選用正弦波設計，譬如美高測超低頻產品，讓所有選項變得可行。
美高測超低頻技術受美國第6169406號保護
基于原始變壓器的設計
VLF-30CM： 0-30 kVac，0.1 Hz， 額定負載為0.4 μF
VLF-4022CM： 0-44 kVac，0.1 Hz - 0.02 Hz， 額定負載為5.5 μF
VLF-50CM： 0-50 kVac，0.1 Hz - 0.01 Hz， 額定負載為50 μF
VLF-6022CM： 0-62 kVac，0.1 Hz - 0.02 Hz， 額定負載為5.5 μF
VLF-65CMF： 0-65 kVac，0.1 Hz - 0.01 Hz， 額定負載為22 μF
VLF-90CMF： 0-90 kVac，0.1 Hz - 0.02 Hz， 額定負載為2.75 μF
VLF-12011CMF：0-120 kVac，0.1 Hz - 0.01 Hz， 額定負載為5.5 μF
VLF-200CMF： 0-200 kVac，0.1 Hz - 0.02 Hz， 額定負載為3.75 μF
VT33: 超低頻：0 - 33 kVac, 1.0 uF @ 0.1 Hz
固態計算機控制型號
VLF-34E： 0-34 kVac，0.1 Hz - 0.01 Hz， 額定負載為5.0 μF
VLF-65E： 0-65 kVac，0.1 Hz - 0.01 Hz， 額定負載為5.0 μF
電纜沖擊儀：0 - 13 kVdc @ 760焦耳
VLF超低頻耐壓產品選型參數表
|
類 別 |
型 號 |
輸出電壓 |
輸出頻率 |
負載電容 |
|
機電式 |
VLF-30CM |
30kVac |
0.1Hz |
0.4μF |
|
VLF-4022CM |
44kVac |
0.1-0.02Hz |
5.5μF |
|
|
VLF-50CM |
50kVac |
0.1-0.01Hz |
50μF |
|
|
VLF-6022CM |
62kVac |
0.1-0.02Hz |
5.5μF |
|
|
VLF-65CMF |
65kVac |
0.1-0.01Hz |
22μF |
|
|
VLF-90CMF |
90kVac |
0.1-0.02Hz |
2.75μF |
|
|
VLF-12011CMF |
120kVac |
0.1-0.01Hz |
5.5μF |
|
|
VLF-200CMF |
200kVac |
0.1-0.02Hz |
3.75μF |
|
|
VT33 (帶沖擊器） |
33kVac |
0.1Hz |
1.0μF |
|
|
沖擊器：0-13kVdc@760J |
||||
|
電子式 |
VLF-34E |
0-34kVac |
0.1-0.01Hz |
5μF |
|
VLF-65E |
0-44kVac |
0.1-0.01Hz |
5μF |
|
什么是VLF？
VLF代表超低頻。超低頻耐壓測試儀是一款交流輸出高壓儀表。美高測超低頻產品的輸出電壓為正弦交流電，但頻率僅為0.1Hz - 0.01Hz，而傳統交流測試儀的輸出頻率為50/60Hz。其輸出電壓仍然為交 流電壓，正弦極性每半個周期發生一次逆轉。超低頻測試儀用于進行簡單的是/否或通過/失敗耐壓測試。同時，超低頻測試儀還能用作離線電纜診斷局部放電測試和介損測試的電壓源，局部放電測試和介損測試均采用美高測產品。
為何選擇超低頻測試儀器？
超低頻測試儀用于現場測試高容性負載，如電纜和馬達/發電機。交流電源頻率越低，將電壓施加在容性負載（如電纜）上所需的電流和功率就越低。頻率為0.1Hz時，測試電纜要求的功率比頻率為60Hz時的要小600倍。有了美高測超低頻測試儀，用戶便能利用一臺經濟便攜的測試儀現場測試長電纜和大型發電機。一臺45kg的超低頻測試儀可完成數噸重的60Hz交流測試裝置的工作。電纜測試宜采用交流電壓。有了美高測超低頻產品，利用一套實用、經濟、易操作的設備就可完成測試。
哪些情況會用到超低頻測試設備— 電纜及旋轉機械
超低頻主要用于測試中高壓屏蔽電力電纜。一根長電纜其電容可能高達數微法。要對此類電纜進行交流高壓測試，就必須使用超低頻技術。交流電壓測試是驗證電纜交流完整性的最佳方法。若一根電纜無法承受2-3倍的正常電壓，這根電纜就不可靠，可能出現工作故障。在測試過程中利用超低頻制造產生故障的缺陷。然后找出故障，修復或更換電纜，使電纜處于更好的狀態。這對于安裝或維修后的電纜驗證尤其重要：這遠比使用直流耐壓測試儀、5kV兆歐計、帶電操作桿適配器或者浸泡試驗好的多。
后面幾種方式均無法提供關于電纜可承受數倍正常電壓能力的有用信息。IEEE400、400.2及
433、VDE 0276、CENELEC HD 620/621、SANA 10198、NEN 3620和IEC 60502-2標準均對超低頻測試作了規定。由于超低頻技術提供了一種經濟、便攜的現場測試線圈的方法，并且得到了IEEE433-2009標準的認可，因此對于大型旋轉電機測試也十分有用。
局部放電和介損 超低頻電纜診斷測試
單獨使用超低頻耐壓測試儀可進行耐壓或驗證測試。也可用作離線電纜診斷局部放電和介損測試的電壓源。相較其它品牌，美高測更能滿足工業領域的電纜和發電機測試需要。
為什么購買美高測超低頻產品？
? 美高測設計—便攜、經濟、耐用、可靠、成熟
? H美高測支持和服務—最佳客戶支持、廠家直接發貨、來自廠家的及時幫助
隨時的快捷服務、遍布世界的維修及校準點、在90多個國家設有代表
美高測可同時提供獲得的原始機電變壓器設計和最新的固態計算機控制設計。
兩大設計選擇
美高測超低頻交流耐壓測試儀的優點
? 便攜且經濟適用
? 所有型號均具備正弦波真值輸出的特性
? 波形不受0.01 μF到最大負載之間的負載電容支配
? 有最高的額定負載可用
? 有最高的電壓型號
? 操作簡便
? 交流測試不會降低好電纜的絕緣能力
? 不會向電纜絕緣中注入有害空間電荷
? 不會產生行波
? BNC接口輸出波形以便查看
? 設計堅固可靠，電壓瞬變時不易出現故障
