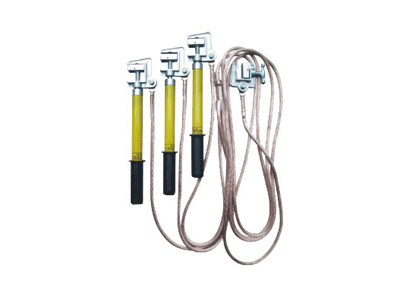

上海產XJ-10型 6-10KV母排接地線
XJ-10型 6-10KV（變電母排）
使用范圍：小區配電室，用戶配電室
型式；螺旋壓緊式（平口）
接電線夾規格：最大開口30mm、45mm、85mm適用鋁排，銅排。
絕緣操作桿：3根×300mm
軟銅線規格：25mm2 3根×1M+1根×3.5M（合相式）
1、XJ系列攜帶型短路接地線是本公司最近研制開發的新一代產品。產品的各項性能指標均符合能源部所頒發的SD332-89《攜帶型短路接地線技術標準》的要求。產品于2001年8月10日通過了電力部安全工具檢驗測試中心的型式試驗。試驗項目全部合格。
2、XJ系列攜帶型短路接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾等組成。導線夾、接地夾均采用優質鋁合金壓鑄，強度高，再經表面處理，使線夾表面不宜氧化。操作棒用進口環氧樹脂精制成彩色管，絕緣性能好、強度高、重量輕、色彩鮮明、外表光滑、加工精湛，是同類制造業領域中技術領先產品。
3、XJ系列攜帶型短路接地線可分為分相式接地線、合相式接地線。使用電壓不同，有單節式、多節式操作棒。短路接電線有變電用（平夾）、線路用（圓夾）
1、使用環境條件：
（一）環境溫度：-25℃~+55℃
（二）相對濕度：≤90℃
（三）使用場合：戶內和戶外無雨天氣。
2、接地操作棒尺寸（一）
| 各種不同電壓等級設備名稱 |
絕緣部分 長度（mm） |
握手部分 長度（mm） |
總長度 （mm） |
| 10KV以下電氣設備 | 根據工作方便不作規定 | ||
| 10KV設備及輸電線路 | 700 | 300 | 1000 |
| 35KV設備及輸電線路 | 900 | 600 | 1500 |
| 63KV設備及輸電線路 | 1000 | 600 | 1600 |
| 110KV設備及輸電線路 | 1300 | 700 | 2000 |
| 220KV設備及輸電線路 | 2100 | 900 | 3000 |
| 330KV設備及輸電線路 | 3000 | 1100 | 4100 |
| 500KV設備及輸電線路 | 4100 | 1400 | 5500 |
| 220-500KV輸電線路絕緣架空地線上 | 700 | 300 | 1000 |
| 試驗室及試驗設備接地 | 700 | 300 | 1000 |
3、接地操作棒機械強度（表二）
| 靜拉力（N） | 抗彎力 |
| 1470 | 接地操作棒工作部分重量的兩倍 |
4、接地操作棒的絕緣特性（表三）
|
額定工作電壓 （KV） |
10及 以下 |
35 | 63 | 110 | 220 | 330 | 500 |
220-500絕 緣架空導線 |
試驗設備 |
| 預防性試驗電壓（KV） | 44 | 93.5 | 167 | 219 | 438 | 567 | 758 | 44 | 44 |
| 出廠試驗電壓（KV） | 48 | 102 | 184 | 241 | 482 | 634 | 836 | 48 | 48 |
|
型式試驗電壓 （KV） |
53 | 112 | 202 | 265 | 530 | 679 | 920 | 53 | 53 |
|
濕耐壓試驗電壓 （KV） |
40 | 90 | 159 | 210 | 400 | 600 | - | 40 | 40 |
1、要按安全工作規程要求正確選擇短路接地線懸掛數量，正確選擇懸掛地點，正確使用短路接地線。
2、攜帶型短路接地線的選擇應能承受懸掛點的最大短路電流，其額定短路電流值不得小于懸掛點的最大故障電流，當不解除重合閘時，還應考慮二次短路電流沖擊對短路接地線額定短路電流值的影響。
3、短路接地線的長度應適合設備尺寸和固定接地點的距離，其額定短路電流平方和額定時間求積值不小于故障電流平方和故障時間的乘積值。如接地線的長度小于連續點距離的102倍，可導致比型式試驗時更嚴重的應力過長則使短路時工作點線壓過高和接地線強烈擺動。
4、根據方便懸掛短路接地線的要求選擇線夾的型式。接地操作棒的選擇應和懸掛點的系統額定電壓一致，在懸掛短路接地線時應保證工作人員，接地線和帶電設備保持必要的安全距離。在未掛妥接地線前工作人員應和待接地導線保持一定安全距離。
5、使用攜帶型短路接地線前，經驗電確認已停電，設備上確無電壓后才能進行。先將接地夾連接到接地網上，然后操作棒分別將導線端線夾夾緊。在設備導線上拆除短路接地線順序和上述相反。
6、裝設短路接地線時，它和帶電設備的距離考慮接地線擺動的影響，其安全距離應不小于安全工作規程所規定的數值。
7、懸掛點如無固定接地點可利用，可用臨時接地極作臨時接地點，接地棒埋入地下深度應不小于0.6M。
8、攜帶型短路接地線應在空氣中流通，環境干燥的專用地點存放，每次使用前均應認真檢查其是否完好。發現線夾開裂，連接松動，護層破損，軟銅線裸露，應禁止使用。
9、應遵照電力安全工作規程要求定期進行檢驗（檢查項目同出廠檢驗）
10、經試驗合格的攜帶型短路接地線在經受短路后一般應予報廢處理。
