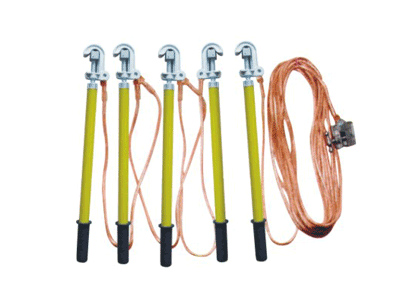

上海產XJ-1型 400V分相線路接地線

一、概述

1、XJ系列攜帶型短路接地線是本公司最近研制開發的新一代產品。產品的各項性能指標均符合能源部所頒發的SD332-89《攜帶型短路接地線技術標準》的要求。產品于2001年8月10日通過了電力部安全工具檢驗測試中心的型式試驗。試驗項目全部合格。

2、XJ系列攜帶型短路接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾等組成。導線夾、接地夾均采用優質鋁合金壓鑄，強度高，再經表面處理，使線夾表面不宜氧化。操作棒用進口環氧樹脂精制成彩色管，絕緣性能好、強度高、重量輕、色彩鮮明、外表光滑、加工精湛，是同類制造業領域中技術領先產品。

3、XJ系列攜帶型短路接地線可分為分相式接地線、合相式接地線。使用電壓不同，有單節式、多節式操作棒。短路接電線有變電用（平夾）、線路用（圓夾）

二、技術指標：

1、使用環境條件：

（一）環境溫度：-25℃~+55℃

（二）相對濕度：≤90℃

（三）使用場合：戶內和戶外無雨天氣。

2、接地操作棒尺寸（一）

3、接地操作棒機械強度（表二）

4、接地操作棒的絕緣特性（表三）

三、XJ攜帶型短路接地線的選擇、使用和維護說明：

1、要按安全工作規程要求正確選擇短路接地線懸掛數量，正確選擇懸掛地點，正確使用短路接地線。

2、攜帶型短路接地線的選擇應能承受懸掛點的最大短路電流，其額定短路電流值不得小于懸掛點的最大故障電流，當不解除重合閘時，還應考慮二次短路電流沖擊對短路接地線額定短路電流值的影響。

3、短路接地線的長度應適合設備尺寸和固定接地點的距離，其額定短路電流平方和額定時間求積值不小于故障電流平方和故障時間的乘積值。如接地線的長度小于連續點距離的102倍，可導致比型式試驗時更嚴重的應力過長則使短路時工作點線壓過高和接地線強烈擺動。

4、根據方便懸掛短路接地線的要求選擇線夾的型式。接地操作棒的選擇應和懸掛點的系統額定電壓一致，在懸掛短路接地線時應保證工作人員，接地線和帶電設備保持必要的安全距離。在未掛妥接地線前工作人員應和待接地導線保持一定安全距離。

5、使用攜帶型短路接地線前，經驗電確認已停電，設備上確無電壓后才能進行。先將接地夾連接到接地網上，然后操作棒分別將導線端線夾夾緊。在設備導線上拆除短路接地線順序和上述相反。

6、裝設短路接地線時，它和帶電設備的距離考慮接地線擺動的影響，其安全距離應不小于安全工作規程所規定的數值。

7、懸掛點如無固定接地點可利用，可用臨時接地極作臨時接地點，接地棒埋入地下深度應不小于0.6M。

8、攜帶型短路接地線應在空氣中流通，環境干燥的專用地點存放，每次使用前均應認真檢查其是否完好。發現線夾開裂，連接松動，護層破損，軟銅線裸露，應禁止使用。

9、應遵照電力安全工作規程要求定期進行檢驗（檢查項目同出廠檢驗）

10、經試驗合格的攜帶型短路接地線在經受短路后一般應予報廢處理。

四、

接地線規格表(適用于變電站、電廠、供電局等)

序號 規格型號 型式 類別 線長 棒長 銅線規格 操作桿接頭形式 備 注 1 XJ-1型 380V 變電母排 四相合相式 1M×4根+3.5M 0.3M×4根 16mm 2 鋁排型平口接電夾,接地夾 1個 2 XJ-10A型 6-10KV 戶內母排 三相合相式 1M×3根+3.5M 0.3M×3根 25mm 2 鋁排型平口接電夾,接地夾 1個 3 XJ-10型 10KV 戶內母排 三相合相式 1.5M×3根+4M 1M×3根 25mm 2 鋁排型平口接電夾,接地夾1個 4 XJ-35A型 35KV 戶內母排 三相 合相式 2M×3根+4M 1M×3根 25mm 2 鋁排型平口接電夾,接地夾1個 5 XJ-35型 35KV 戶內母排 三相 合相式 3M×3根+4M 1.5M×3根 25mm 2 鋁排型平口接電夾接地夾1個 6 XJ-110型 110KV 變電母排 三相 合相式 3.5M×3根+4M 1．5M×3根 25mm 2 鋁排型平口接電夾,接地夾1個 7 XJ-220型 220KV 變電母排 三相 合相式 4M×3根+4M 1M×2根=2M×3根 35mm 2 對接式 鋁排型平口接電夾接地夾1個 8 XJ-500型 500KV 變電母排 三相 合相式 4M×3根+6M 2節×1M=2M×3根 35mm 2 對接式 鋁排型平口接電夾接地夾1個 9 XJ-110型 110KV 變電線路 三相 合相式 4.5M×3根+3M 2節×2M=4M×3根 25mm 2 對接式 線路掛鉤接電夾,接地夾1個 10 XJ-220型 220KV 變電線路 三相 合相式 5M×3根+4M 2節×2M=4M×3根 35mm 2 對接式 線路掛鉤接電夾,接地夾1個 11 XJ-500型 500KV 變電線路 單相式 13M×3根 2M×3節=6M×3根 35mm 2 對接式 脫卸式線路掛鉤接地夾,接地夾1個 12 XJ-10型 10KV 戶外線路 三相 合相式 1.5M×3根+15M 1M×3根 25mm 2 線路掛鉤接電夾,臨時接地針1根 13 XJ-10型 10KV 戶外線路 三相 分相式 1.5M×2根 +16M 1M×4根 25mm 2 線路掛鉤接電夾,臨時接地針1根 14 XJ-35型 35KV 戶外線路 三相 合相式 2M×3根+18M 1.5M×3根 25mm 2 線路掛鉤接電夾,臨時接地針1 15 XJ-35型 35KV 戶外線路 三相 分相式 2M×2根 +20M 1.5M×4根 25mm 2 線路掛鉤接電夾,臨時接地針1根 16 XJ-110型 110KV 戶外線路 三相 合相式 4M×3根+20M 2M×3根 25mm 2 線路掛鉤接電夾,臨時接地針1根 17 XJ-110型 110KV 戶外線路 單相式 9M×3根 2M×3根 25mm 2 線路掛鉤接電夾,接地夾3個 18 XJ-220型 220KV 戶外線路 三相 合相式 5M×3根+25M 2節×1.5M=3M×3根 25mm 2 對接式 線路掛鉤接電夾,臨時接地針1根 19 XJ-220型 220KV 戶外線路 單相式 9M×3根 2節×1.5M=3M×3根 25mm 2 對接式 線路掛鉤接電夾,接地夾3個 20 XJ-1型 380V 戶外線路 四相 合相式 1M×4根+12M 0.5M×4根 25mm 2 線路圓口接電夾 ,接地夾1個,臨時接地針1根 21 XJ-1型 380V 戶外線路 四相 分相式 1M×3根 +13M 0.5M×5根 25mm 2 線路圓口接電夾,接地夾1個,臨時接地針1根 22 XJ-1C個人保安線 戶外線路 三相 合相式 1M×3根+2M 16mm 2 鉗口接電夾3個,接地夾1個 可按客戶要求根據電壓等級和用途配置不同的接電夾、操作桿長度和接地線的型式與長度。 接地銅線截面積：16平方毫米，25平方毫米，35平方毫米，50平方毫米四種.
