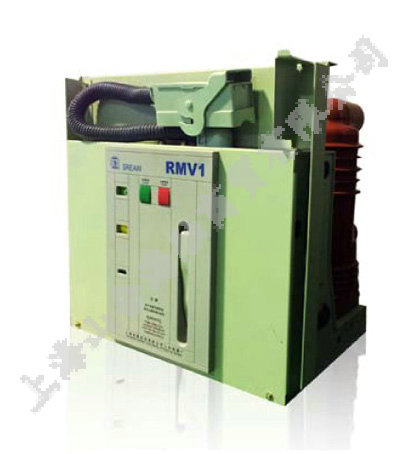

上海人民電器廠RMV1-12系列真空斷路器

產品價格：￥（人民幣）

規格：RMV1-12

發貨地：上海

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海山合海融商貿有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海山合海融商貿有限公司

商鋪名稱：上海山合海融商貿有限公司

聯系人：孫寶金（先生）

聯系手機：

固定電話：

企業郵箱：sh@51082245.com

聯系地址：上海市寶山區陸翔路678弄60號

郵編：201907

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

上海人民電器廠RMV1系列真空斷路器是戶內高壓開關設備，它符合GB1984《高壓交流斷路器》、
DL/T403《12~40.5kV高壓真空斷路器訂貨技術條件》、JB/T 3855 《高壓交流真空斷路器》
等標準的規定。
該產品適用于額定電壓12kV，頻率為50Hz、額定電流5000A及以下的戶內高壓真空斷路器
（以下簡稱斷路器），用于投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企
業、發電廠及變電站電氣設施的保護和控制之用。該產品還適于重合閘操作并有極高的操
作可靠性與使用壽命。
該產品可在工作電流范圍內進行頻繁的操作或多次開斷短路電流；機械壽命可高達20,000
次，滿容量短路電流開斷次數可達50次。
它在開關柜內的安裝形式既可以是固定式，也可以是手車式。
概述
按GB1984最新國家標準通過了國家高壓電器質量監督檢測中心全部型式試驗。
基本短路電流開斷次數達274次。
在預期的短路電流開斷次數期間，不需維修（E2級）。
在容性電流開斷過程中具有非常低的重擊穿概率（C2級）。
可進行免維護頻繁操作，機械壽命不低于20,000次（25/31.5kA ，M2級）。
在保證脫扣的前提下，間接式過流脫扣線圈阻抗為2.5Ω（動鐵芯在初始非吸合位
置），與去分流式過流保護線路相匹配。
RMV1真空斷路器使用了模塊化機械操動機構，拆裝方便，便于維護，特性參數穩定。
產品特點
環境溫度：最高溫度+40?C；最低溫度-15?C。
相對濕度：最大日平均相對濕度95%；最大月平均相對濕度90%。
海拔高度：最高1000m。
周圍空氣沒有明顯地受到塵埃、煙霧、腐蝕性和可燃性氣體、蒸汽和鹽霧的污染。
正常使用條件
RM V 1 - 12 / □ - □ G □
型號及含義
相距代號
固封極柱式
額定短路開斷電流 kA
額定電流 A
上海人民電器廠
真空斷路器
設計序號
額定電壓 kV
注：1) G表示固封極柱式；當缺省時為非固封極柱式。
2) 相距代號缺省時為150mm相距；M表示210mm相距；L表示275mm相距；H表示側裝機構。
3) RMV1為該系列斷路器企業代號，同時還有西高所行業型號相對應，其中非固封式對應
型號ZN73A，固封式對應型號ZN73D，側裝非固封式對應型號ZN73M，側裝固封式對應型號
ZN73N。
RMV1-3
斷路器類
RMM1 RMW1 RMW2 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMV1 RMVS1
RMV1簡介
斷路器為整體式結構，其滅弧室部分與操動機構連成一體。
斷路器主體部分導電回路設置在用絕緣材料制成的絕緣筒內，或采用
一體式的固封極柱，保護真空滅弧室免受外界環境和機械的損害。
成熟的彈簧操動機構性能穩定、操作可靠。
具有可靠的連鎖裝置，可以有效地防止各種誤操作。
采用手動操作或電動操作。
安裝方式可選擇固定式或手車式。
結構性能特點
操動機構儲能電機的技術數據
額定電壓V 消耗功率W 儲能時間s
DC110 或 DC220 90 ≤15
脫扣器與電磁鐵的技術數據
名稱功率W/VA
分閘脫扣器 TQ
合閘電磁鐵 HQ
閉鎖電磁鐵 Y1
間接式過流脫扣器 Y7~Y9
200
200
2.7
35~50
RMM1
斷路器類
RMV1-4
RMW1 RMW2 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMV1 RMVS1
基本技術參數
項目單位數值
額定電壓
kV
12
額定絕緣水平
1min工頻耐壓 42（斷口48）
雷電沖擊耐受電壓(峰值) 75（斷口85）
額定頻率 Hz 50
額定電流 A 630,1250
630,1250,
1600,2000,
2500,3150
1600,
2000,2500,
3150,4000
4000,5000
額定短路開斷電流
kA
25 31.5 40 50
額定峰值耐受電流（峰值） 63 80 100 125
額定短路關合電流（峰值） 63 80 100 125
額定短時耐受電流 25 31.5 40 50
額定短路持續時間 s 4
額定單個/背對背電容器組開斷電流 A 630/400（40~50kA為800/400）
額定電容器組關合涌流（峰值） kA 20（頻率4250Hz）
額定開合電纜充電電流 A 25
額定操作順序
自動重合閘（25~31.5kA）分-0.3s-合分-180s-合分
非自動重合閘（40~50kA）分-180s-合分-180s-合分
操作機構額定操作電壓 V AC：110,220；DC：110,220
合閘時間
ms
30~70
分閘時間 20~50
燃弧時間 ≤15
觸頭合閘彈跳時間
額定電流＜2000A ≤2
額定電流≥2000A ≤3
三相合分閘不同期性 ≤2
機械壽命的分類 M2級20,000次（40~50kA為M1級10,000次）
電壽命的分類 E2級
開合容性電流能力的分類 C2級
相間中心距離※
額定電流＜2000A
mm
150±0.5/210±0.5
額定電流≥2000A 275±0.5
動、靜觸頭允許磨損累計厚度 3
觸頭開距（固封極柱式） 11±1（9±1）
超行程（固封極柱式） 3±0.5（4±1）
平均合閘速度
m/s
0.4~0.8
平均分閘速度 0.8~1.4
回路電阻
630A
μΩ
≤50
1250A ≤45
1600~2000A ≤35
2500~3150A ≤25
4000~5000A ≤18
注※：當額定電流為1600A、開斷電流為31.5kA時,相距為210或275可選；
當額定電流為1600A、開斷電流為40kA時,相距為275；

當額定電流為1250A以下，開斷電流為31.5kA以下。相距為150或210可選。

RMVS1-24KV高壓真空斷路器
序號	產品型號	固定式	手車式
1	RMVS1-24/630-25
2	RMVS1-24/630-31.5
3	RMVS1-24/1250-25
4	RMVS1-24/1250-31.5
5	RMVS1-24/1600-25
6	RMVS1-24/1600-31.5
7	RMVS1-24/2500-25
8	RMVS1-24/2500-31.5
